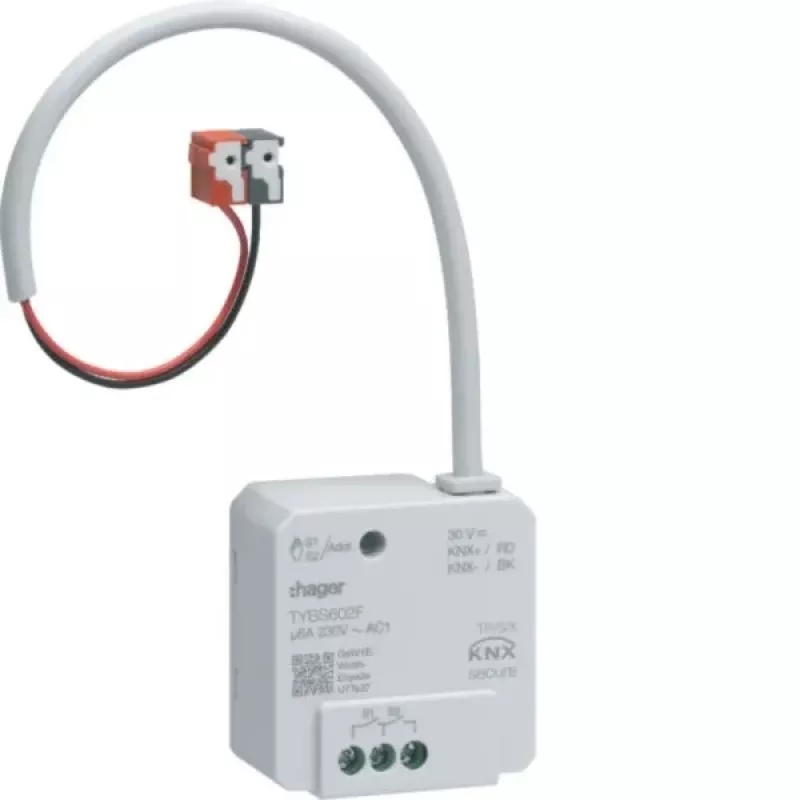

Hager TYBS602F KNX Schalt-/Jalousieaktor, 2/1 Kanal, 6 A, Unterputzmontage

In KNX-Installationen erfordert die zentrale Steuerung von Beleuchtung und Jalousien oft separate Geräte für Schalten und Jalousiesteuerung. Der Hager TYBS602F vereint beide Funktionen in einem Unterputzaktor und spart so Platz und vereinfacht die Verkabelung.

Für wen ist es geeignet

Elektriker und Systemintegratoren, die an KNX-Gebäudeautomationsprojekten arbeiten und einen kompakten, busversorgten Aktor zum Schalten von Lasten und zur Steuerung von Jalousien oder Rollläden benötigen.

Hauptmerkmale

• Zwei unabhängige Schaltkanäle, jeweils 6 A bei 250 V AC.
• Ein Jalousieausgang zur Steuerung von 230 V AC Jalousiemotoren mit Auf/Ab und Lamellenverstellung.
• Manuelle Bedienung über Taster am Gerät für Test und Inbetriebnahme.
• Direkte Versorgung über den KNX-Bus (21-30 V DC), keine separate Stromversorgung erforderlich.
• Unterstützt Zeitfunktionen (Verzögerung, Treppenlicht), Szenen, Statusrückmeldung und Zentralfunktionen.
• Jalousiesteuerung beinhaltet Positionsrückmeldung und Sicherheitsfunktionen wie Wind-/Regenalarm.
• Konfiguration mit ETS-Software.

Spezifikationen

• Bussystem: KNX
• Gerätetyp: Schalt- und Jalousieaktor
• Anzahl der Schaltkanäle: 2
• Anzahl der Jalousiekanäle: 1
• Nennstrom pro Schaltkanal: 6 A
• Nennspannung (Schalten): 250 V AC
• Montageart: Unterputz (in der Wand)
• Busspannung: 21-30 V DC
• Stromversorgung: KNX-busversorgt
• Anschlussart: Schraubklemmen (Last), Busklemme (KNX)
• Betriebstemperatur: -5 bis +45 °C
• Relative Luftfeuchtigkeit: 5 bis 93 % (nicht kondensierend)
• Leistungsaufnahme vom Bus: max. 10 mA

Tipps

Stellen Sie bei der Jalousiesteuerung sicher, dass der Motorstrom die Nennbelastung des Aktors nicht überschreitet. Verwenden Sie den manuellen Taster, um die Verkabelung zu testen, bevor Sie die ETS-Applikation herunterladen.
