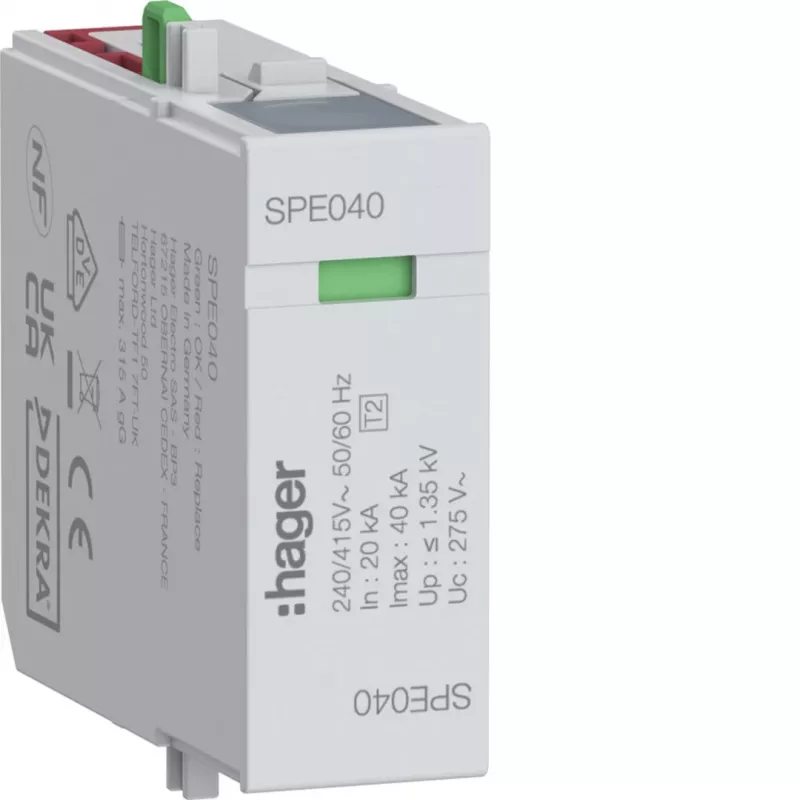

Hager SPE040 Überspannungsschutzmodul L-N Uc 275V In 20kA Imax 40kA Up 1,35kV

Das Hager SPE040 ist ein steckbares Überspannungsschutzmodul für den Schutz zwischen Außen- und Neutralleiter in Typ-2-Anwendungen. Es zeichnet sich durch einen Nennableitstrom von 20 kA und einen maximalen Ableitstrom von 40 kA aus und bietet robusten Schutz gegen transiente Überspannungen. Das Modul arbeitet mit einer maximalen Dauerspannung von 275 V AC und begrenzt Spannungsspitzen auf 1,35 kV.

Highlights

• Typ-2-Überspannungsschutz (L-N-Konfiguration)
• Nennableitstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs)
• Spannungsschutzpegel (Up): 1,35 kV
• Steckbares Design für einfachen Austausch
• Visuelle Statusanzeige (grün = OK, rot = ersetzen)

Im täglichen Einsatz

Das SPE040 ist für den Einbau in Basiseinheiten der Hager SPN-Serie konzipiert. Sein integrierter thermischer Trennschalter gewährleistet einen sicheren Betrieb, und die klare visuelle Anzeige ermöglicht eine schnelle Statusprüfung. Das Modul entspricht EN 61643-11 und hat die Schutzart IP20, was es für den Einsatz in elektrischen Verteilern im Innenbereich geeignet macht.

Vollständige Spezifikationen

• Produkttyp: Überspannungsschutzmodul
• SPD-Typ: Typ 2 (T2)
• Schutzkonfiguration: Außenleiter-Neutralleiter (L-N)
• Maximale Dauerspannung (Uc): 275 V AC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs)
• Spannungsschutzpegel (Up): 1,35 kV
• Technologie: Metalloxid-Varistor (MOV)
• Anzahl der Module (DIN): 1
• Montageart: Steckbar
• Statusanzeige: Visuell (grün/rot)
• Normenkonformität: EN 61643-11
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +70 °C
• Ansprechzeit: < 25 ns
• Trennschalter: Integrierter thermischer Trennschalter
• Kompatibilität: Basiseinheiten der Hager SPN-Serie

Abschließende Anmerkung

Das SPE040 bietet zuverlässigen Überspannungsschutz mit einfacher Wartung und gewährleistet langfristige Sicherheit für elektrische Installationen.
