HAGER KU83CHE Dreiphasen-Zählerschrank BKE-AZ mit RfZ 10+2+2 PLE, Unterputz, Weiß

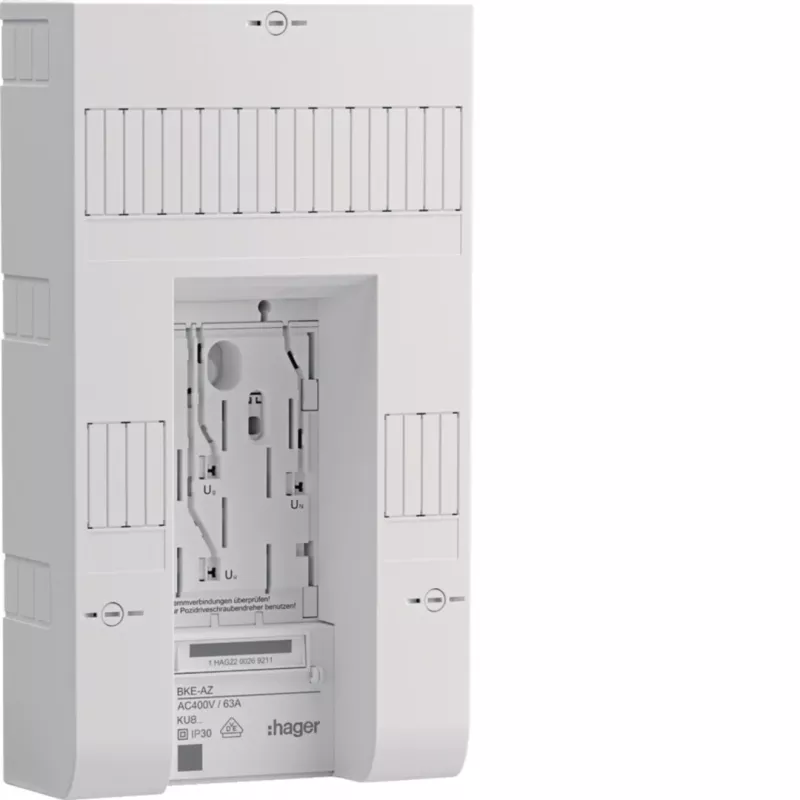

Der HAGER KU83CHE ist ein Dreiphasen-Zählerschrank für die Unterputzmontage, ausgestattet mit einem BKE-AZ-Feld und einem RfZ-Bereich von 10 Moduleinheiten sowie zwei Verteilerfeldern mit je 12 Moduleinheiten. Diese Konfiguration unterstützt moderne Messeinrichtungen und bietet ausreichend Platz für zusätzliche Anwendungen in Wohn- oder Gewerbeinstallationen.

Highlights

• Dreiphasen-Ausführung (3-phasig) für Standard-230/400-V-AC-Systeme
• Ausgestattet für BKE-I (BKE-AZ) zur Aufnahme moderner Messeinrichtungen
• RfZ-Bereich mit 10 Moduleinheiten (PLE) für zusätzliche Anwendungen
• Zwei Verteilerfelder mit je 12 Moduleinheiten (2x12 PLE)
• Unterputzmontage für ein sauberes, integriertes Erscheinungsbild
• Stahlblechkonstruktion mit pulverbeschichteter Oberfläche in Weiß (RAL 9010)
• Stahltür mit Schloss für sicheren Zugang

Im täglichen Einsatz

Dieser Zählerschrank bietet insgesamt 34 Moduleinheiten (10 RfZ + 24 Verteiler), was eine flexible Konfiguration von Leitungsschutzschaltern, Fehlerstrom-Schutzeinrichtungen und anderen modularen Geräten ermöglicht. Die Unterputz-Bauweise spart Platz und fügt sich nahtlos in Wände ein, während die abschließbare Stahltür sicherstellt, dass nur autorisiertes Personal auf die Mess- und Verteilungskomponenten zugreifen kann. Der Bemessungsstrom bis 63 A und die Schutzart IP31 machen ihn für den Innenbereich in trockenen Umgebungen geeignet.

Technische Daten

• Produkttyp: Elektro-Zählerschrank
• Montageart: Unterputz
• Phasen: Dreiphasig
• Anzahl Zählerplätze: 1
• Ausgestattet für BKE-I: Ja
• Platz für zusätzliche Anwendungen (RfZ): Ja
• RfZ-Moduleinheiten (PLE): 10
• Anzahl Verteilerfelder: 2
• Moduleinheiten pro Verteilerfeld: 12
• Gesamte Moduleinheiten (Verteiler + RfZ): 34 PLE
• Schutzart: IP31
• Bemessungsstrom (max.): 63 A
• Bemessungsspannung: 230/400 V AC
• Material: Stahlblech, pulverbeschichtet
• Farbe: Weiß (RAL 9010)
• Türtyp: Stahltür mit Schloss
• Normen: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100
• Höhe: 950 mm
• Breite: 550 mm
• Einbautiefe: 110 mm

Abschließende Anmerkung

Der KU83CHE ist für moderne Elektroinstallationen konzipiert und bietet eine robuste und flexible Lösung für Messung und Verteilung in einem kompakten Unterputzformat.
