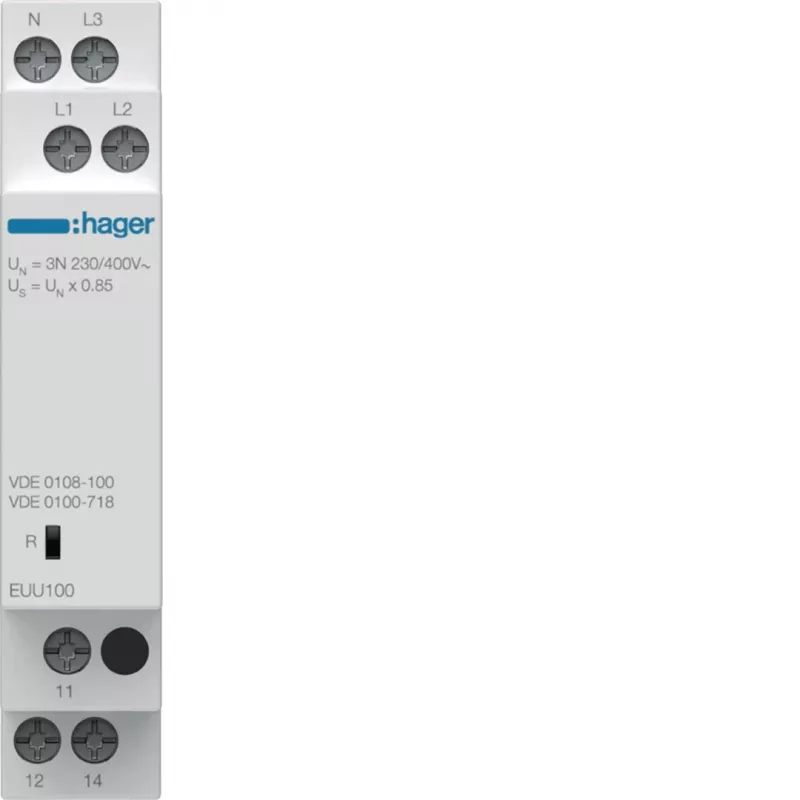

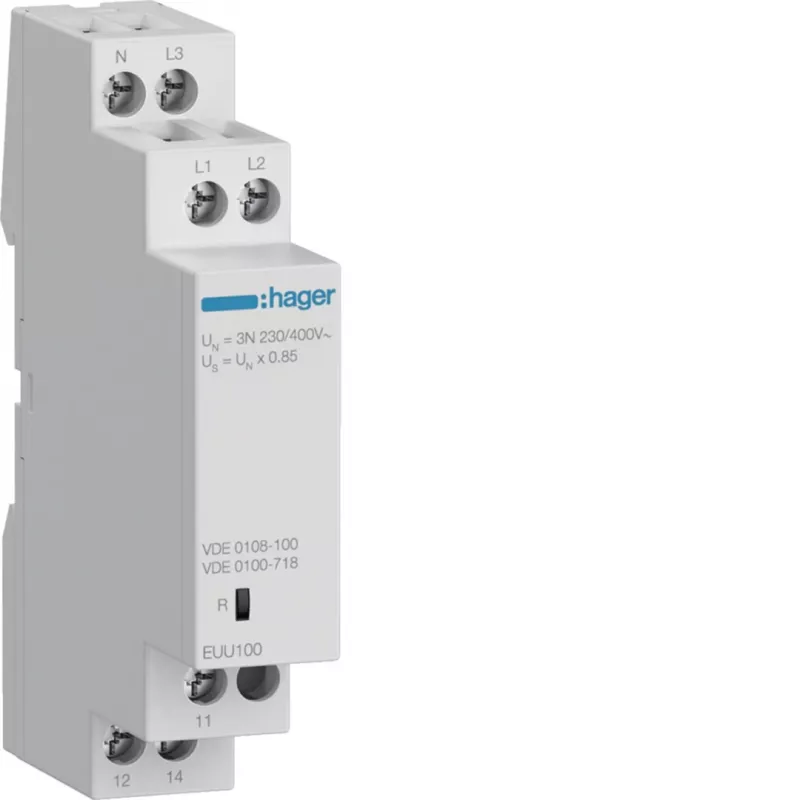

Hager EUU100 Phasenüberwachungsrelais, 3-phasig, 1 Wechselkontakt, 3x230/400V AC

Phasenüberwachungsrelais für 3-Phasen-Netze, das zuverlässigen Schutz gegen Phasenfolge, Phasenausfall, Unterspannung, Überspannung und Asymmetrie bietet. Mit einstellbaren Schwellenwerten und Verzögerungen gewährleistet es eine kontinuierliche Überwachung kritischer elektrischer Parameter.

Vorteile

Einstellbare Schwellenwerte für Unterspannung (-5% bis -20%), Überspannung (+5% bis +20%) und Asymmetrie (5% bis 15%) ermöglichen eine präzise Anpassung an die Anwendungsanforderungen. Ansprech- und Einschaltverzögerungen sind unabhängig voneinander von 0,1 bis 10 Sekunden einstellbar, wodurch Fehlauslösungen durch transiente Schwankungen verhindert werden. Der 1 Wechselkontakt (SPDT) mit einer Nennstrombelastbarkeit von 8A bietet flexible Steuerungsmöglichkeiten.

Geeignet für

• Schutz von Motoren und Pumpen gegen Phasenausfall und falsche Phasenfolge
• Überwachung der Versorgungsqualität in industriellen und gewerblichen Installationen
• Steuerung von Geräten, die empfindlich auf Spannungsabweichungen oder Phasenasymmetrie reagieren

Wichtige technische Daten

• Nennbetriebsspannung: 3x230/400V AC, einstellbar 3x200-500V AC
• Frequenz: 50/60 Hz
• Kontaktbestückung: 1 Wechsler (SPDT), Nennstrom 8A (AC-1, 250V AC)
• Montage: DIN-Schiene, Breite 3 Module (ca. 52,5 mm)
• Anschlüsse: Schraubklemmen, IP20; Front IP40
• Betriebstemperatur: -20°C bis +55°C

Empfehlungen

Ideal für Anwendungen, die eine zuverlässige Phasenüberwachung mit einstellbaren Parametern und kompakter DIN-Schienen-Montage erfordern.
