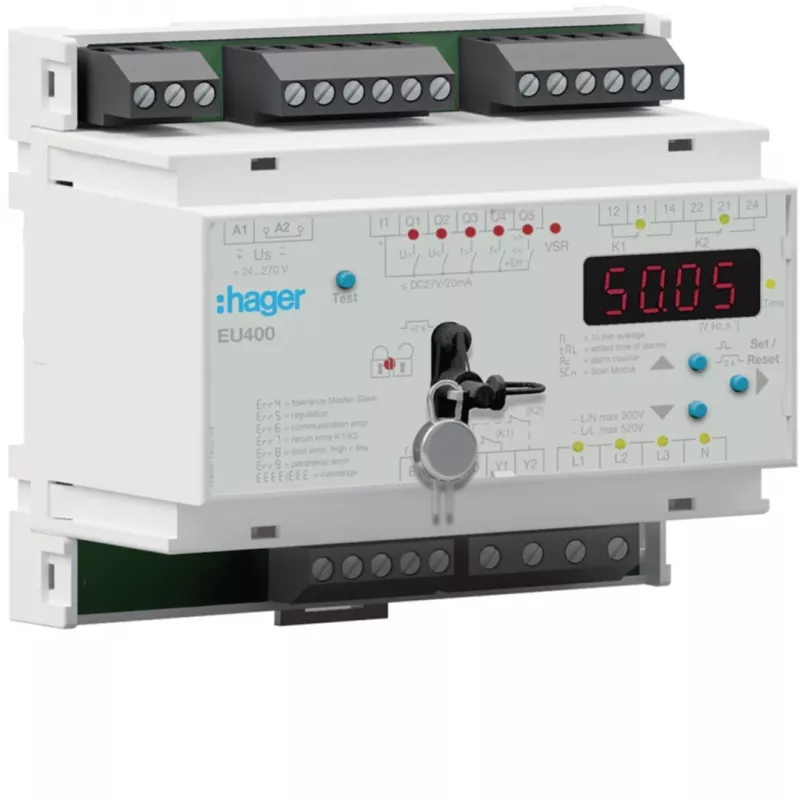

Hager EU400 Netzschutzrelais NA-Schutz VDE AR-N 4105 24 V AC/DC

Das Hager EU400 ist ein Netzschutzrelais für den NA-Schutz gemäß VDE AR-N 4105. Es überwacht Spannung und Frequenz in Drehstromsystemen, um eine sichere Netztrennung zu gewährleisten. Mit einem kompakten 4-Modul-DIN-Schienen-Design und hintergrundbeleuchtetem LCD-Display bietet es zuverlässige Überwachung und einfache Konfiguration.

Vorteile

Erfüllt die Normen VDE AR-N 4105 und gewährleistet einen sicheren Betrieb in Photovoltaik- und anderen dezentralen Erzeugungsanlagen. Das Relais verfügt über zwei potenzialfreie Wechselkontakte für eine flexible Integration. Der große Messbereich und die Frequenzüberwachung bieten umfassenden Schutz.

Geeignet für

• Photovoltaikanlagen mit NA-Schutz
• Netzanschlusspunkte dezentraler Erzeugungsanlagen
• Industrielle und gewerbliche Stromüberwachung

Technische Daten

• Produkttyp: Netzschutzrelais
• Normen: VDE AR-N 4105 (NA-Schutz)
• Überwachte Parameter: Über-/Unterspannung, Über-/Unterfrequenz, ROCOF, Vektorsprung
• Phasenzahl: 3-phasig (L1, L2, L3 + N)
• Hilfsspannung: 24 V AC/DC
• Messspannungsbereich (L-N): 50 - 300 V AC
• Messspannungsbereich (L-L): 80 - 520 V AC
• Frequenzbereich: 45 - 65 Hz
• Ausgangsrelais: 2 potenzialfreie Wechselkontakte (NO/NC)
• Kontaktbelastbarkeit: 5 A / 250 V AC
• Montage: DIN-Schiene (4 Module)
• Display: Hintergrundbeleuchtetes LCD
• Konfiguration: Fronttasten, USB
• Schutzart: IP40 Front, IP20 Klemmen
• Betriebstemperatur: -20°C bis +55°C
• Gehäusematerial: Selbstverlöschender Thermoplast

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die Installation von einem qualifizierten Elektriker durchgeführt wird. Verwenden Sie die angegebenen Kabelquerschnitte.
