Arduino 4-Relais-Shield Arduino A000110

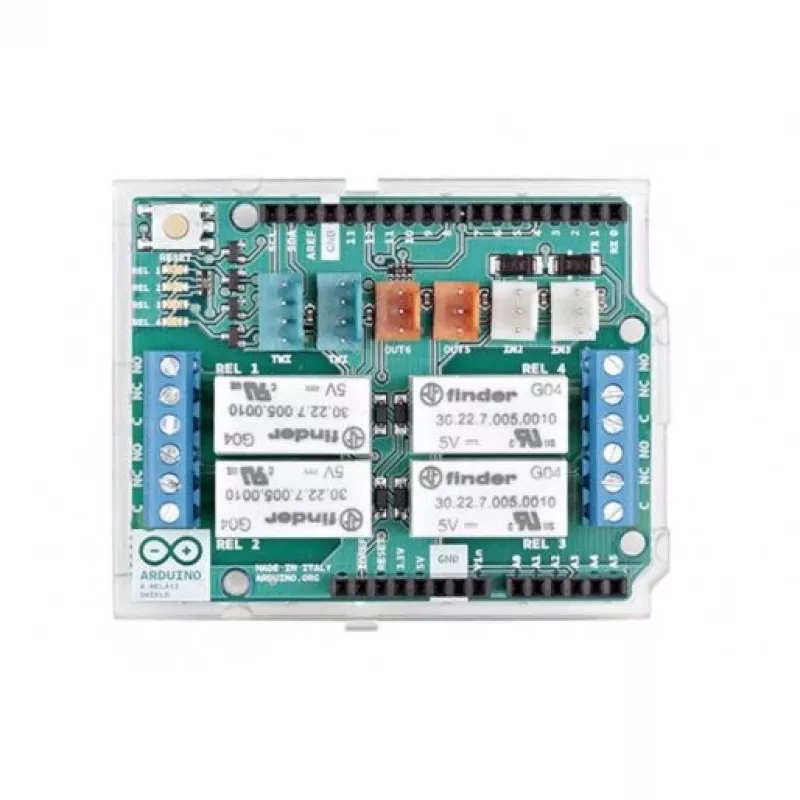

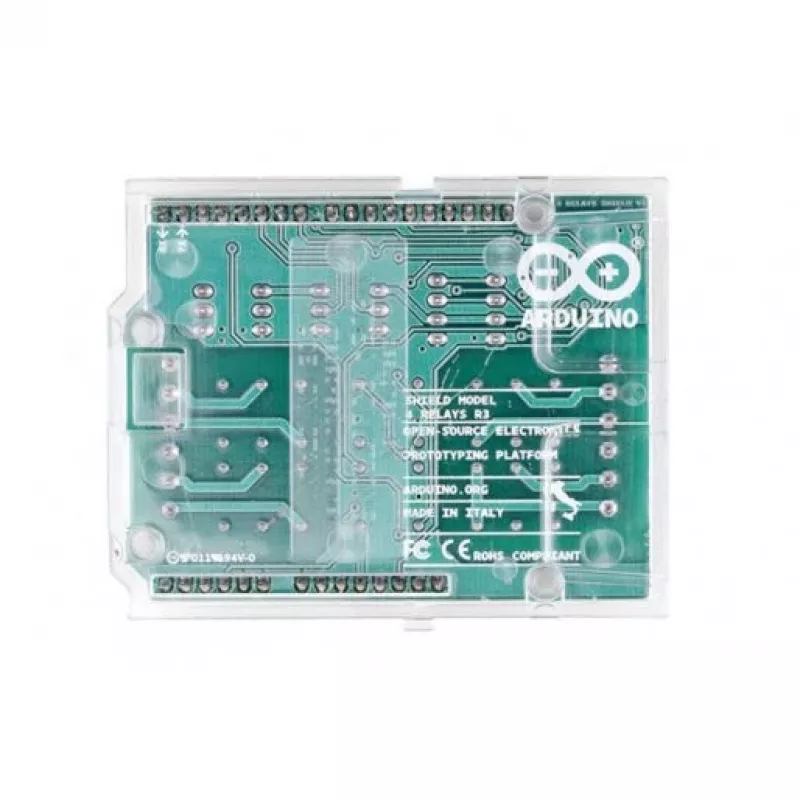

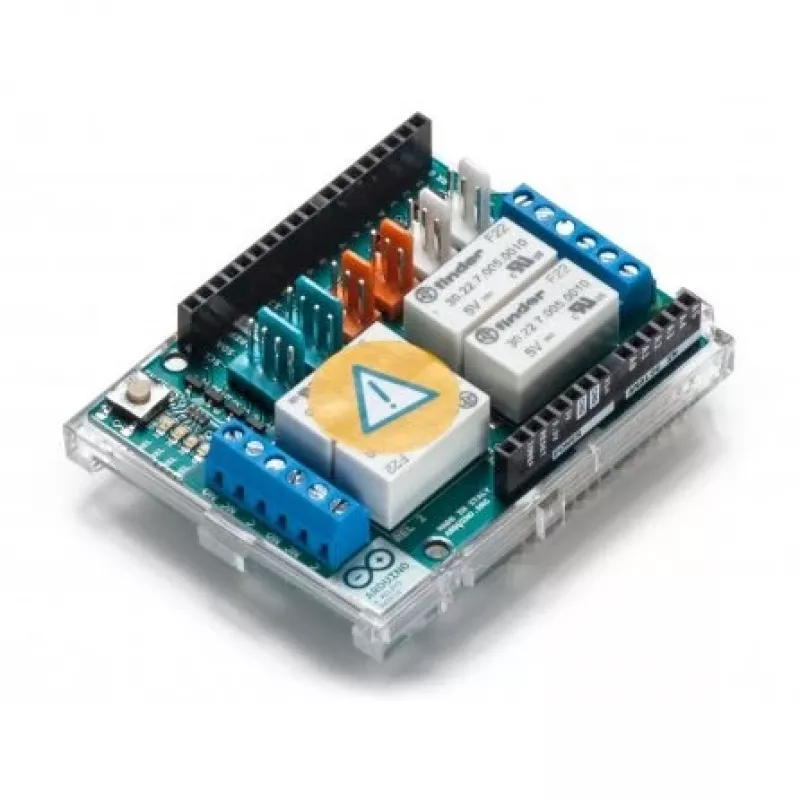

Das Arduino 4-Relais-Shield (A000110) ist eine als Steckmodul ausgeführte Erweiterungsplatine, die mit Arduino-Hauptplatinen kompatibel ist und die Steuerung von Lasten mit höherer Leistung ermöglicht, die nicht direkt über die digitalen Pins des Arduino angesteuert werden können. Das Shield integriert vier mechanische SPDT-Relais (jeweils mit NO- und NC-Kontakten) und Status-LEDs für jeden Kanal. Es ist CE- und FC-zertifiziert, misst 53 mm × 68,5 mm und wiegt etwa 44 g, wodurch es sich für kompakte Automatisierungs- und Steuerungsprojekte eignet.

Vorteile

Das Shield bietet vier unabhängige Relais auf einer einzigen Platine, sodass mehrere Geräte gleichzeitig gesteuert werden können. Jedes Relais verfügt sowohl über Schließer- (NO) als auch Öffnerkontakte (NC) für flexible Verdrahtung. Integrierte LEDs zeigen die Relaiszustände auf einen Blick an, und die Platine ist für das einfache Aufstecken auf kompatible Arduino-Boards konzipiert. Kompakte Abmessungen und geringes Gewicht vereinfachen die Integration in Prototypen und dauerhafte Installationen.

Geeignet für

• Hausautomation – Schalten von Leuchten, Ventilatoren und Geräten
• Industrielle Steuerung – Ansteuern von Motoren, Ventilen und Aktoren (innerhalb der Relais-Nennwerte)
• Prototyping und Bildungsprojekte, die die Steuerung von Netz- oder Hochstromlasten erfordern

Technische Daten

• Modell: Arduino 4-Relais-Shield A000110
• Relais: 4 × SPDT (NO- und NC-Kontakte)
• Zertifizierungen: CE, FC
• Abmessungen: 53 mm (B) × 68,5 mm (T)
• Gewicht: 44 g (ca.)
• Kompatibilität: Zum Aufstecken auf Arduino-Hauptplatinen ausgelegt
• Anzeigen: 4 Status-LEDs (eine pro Relais)

Verwendung

Montieren Sie das Shield auf einer kompatiblen Arduino-Hauptplatine, indem Sie die Stiftleisten ausrichten und vorsichtig andrücken, bis es einrastet. Schließen Sie die Geräte mit für die geschaltete Spannung und den Strom geeigneten Leitungen an die Relaisklemmen an. Verwenden Sie die digitalen Ausgangspins des Arduino, um die Relaissteuereingänge gemäß der Pinbelegung der Platine anzusteuern; konsultieren Sie die offizielle Arduino-Dokumentation für Beispielskizzen und Schaltpläne. Stellen Sie sicher, dass die externen Lasten die Nennwerte der Relaiskontakte nicht überschreiten, und stellen Sie bei Bedarf eine gemeinsame Masseverbindung her.
