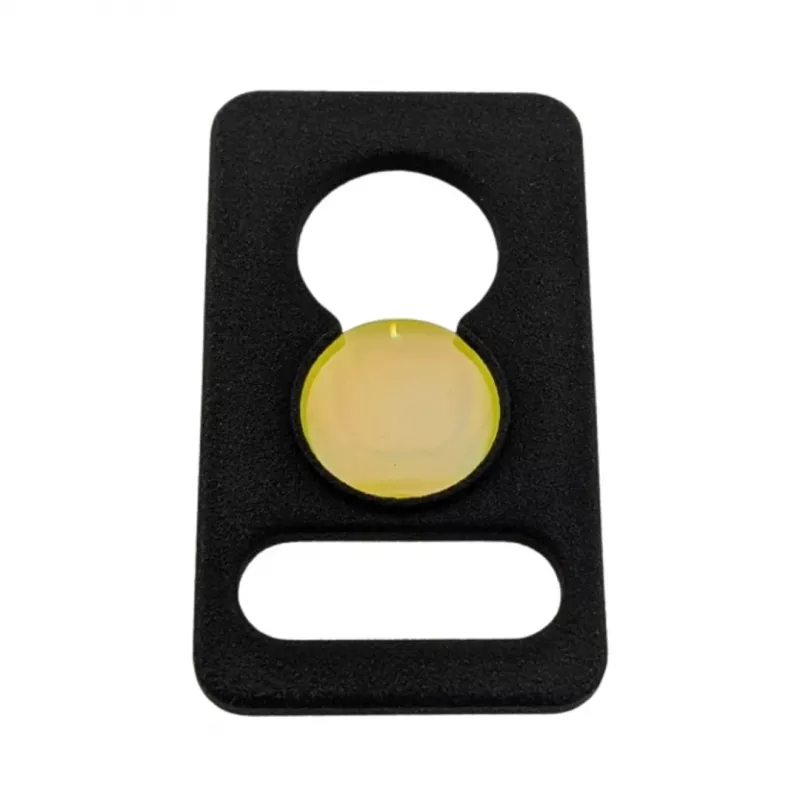

GLOVII 20x Makroobjektiv für GuideIR E1/E1+/E2/E2+ Serie Wärmebildkameras - Präzisionselektronik-Diagnostik

Das GLOVII 20x Makroobjektiv ist ein hochvergrößerndes optisches Zubehör, das speziell für die Wärmebildkameras der Serien GuideIR E1, E1+, E2 und E2+ entwickelt wurde. Dieses Objektiv ermöglicht präzise thermische Diagnosen von Mikroelektronik, Leiterplatten und Bauteilen und erlaubt eine detaillierte Fehlerisolierung und -analyse auf Mikrometerebene.

Vorteile

Mit einer 20-fachen Vergrößerung und einem minimalen Arbeitsabstand von ca. 10 mm bietet dieses Makroobjektiv außergewöhnliche Nahaufnahme-Fähigkeiten für Wärmebilder. Die entspiegelte Germanium- oder Chalkogenidglas-Optik gewährleistet eine hohe Transmission im thermischen Wellenlängenbereich, während das robuste Gehäuse aus Aluminiumlegierung das Objektiv in anspruchsvollen Umgebungen schützt. Das Gewindemontagesystem ist speziell für GuideIR E-Serie Kameras ausgelegt und sorgt für eine sichere und stabile Verbindung.

Geeignet für

• Inspektion von Mikroelektronik und Leiterplatten-Diagnostik
• Thermische Analyse auf Bauteilebene
• Fehlerisolierung in elektronischen Baugruppen
• Qualitätskontrolle und Fehleranalyse in der Fertigung

Wichtige Spezifikationen

• Vergrößerung: 20x
• Kompatibilität: GuideIR E1, E1+, E2, E2+ Serie Wärmebildkameras
• Objektivtyp: Makroobjektiv
• Optisches Material: Germanium (Ge) oder Chalkogenidglas
• Gehäusematerial: Aluminiumlegierung
• Montageschnittstelle: Gewinde (GuideIR E-Serie spezifisch)
• Minimaler Arbeitsabstand: ca. 10 mm
• Kleinste messbare Punktgröße: ca. 25 µm
• Optische Beschichtung: Antireflexbeschichtung (AR) für thermische Wellenlängen
• Farbe: Schwarz
• Mitgeliefertes Zubehör: Schutztasche, vorderer Objektivdeckel, hinterer Objektivdeckel

Empfehlungen

Für optimale Ergebnisse verwenden Sie dieses Makroobjektiv mit GuideIR E-Serie Wärmebildkameras in kontrollierten Umgebungen. Stellen Sie sicher, dass das Objektiv sicher befestigt und die Kamera richtig fokussiert ist, um die beste Wärmebildqualität zu erzielen. Die mitgelieferte Schutztasche bietet sichere Aufbewahrung und Transport.
