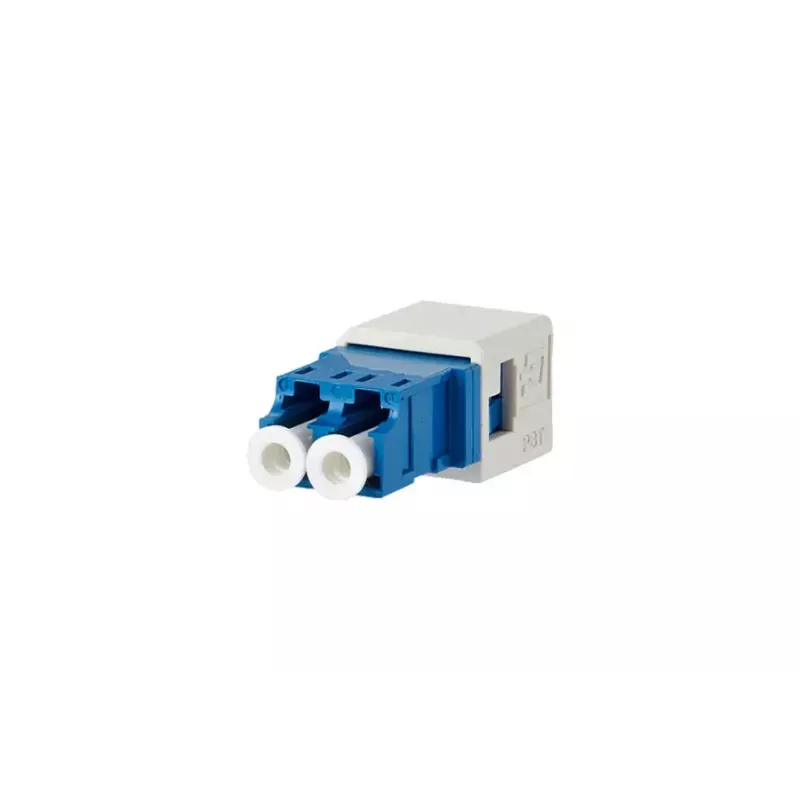

Glasfaseradapter METZ CONNECT 1402L00820MI LC/SM Blau Weiß Keramik

Der METZ CONNECT 1402L00820MI LC/SM Glasfaseradapter bietet eine kompakte Kopplungslösung für Singlemode-LC-Steckverbinder. Die Keramik-Ferrule sorgt für eine präzise Ausrichtung zwischen den verbundenen Fasern, um eine gleichbleibende optische Leistung zu gewährleisten. Die blaue und weiße Farbcodierung erleichtert die visuelle Identifizierung in Panels mit mehreren Steckverbindern und Verkabelungsbaugruppen, während die geringe Stellfläche (15,6 mm × 30,9 mm × 13,2 mm) die Installation in beengten Räumen und Standard-Patchpanels ermöglicht.

Vorteile

Langlebige Keramik-Ferrule-Konstruktion bietet geringe Einfügedämpfung und langfristige Stabilität. Farbcodierte LC/SM-Schnittstelle unterstützt eine klare Identifizierung und reduziert Verbindungsfehler bei Installation und Wartung. Die kompakten Abmessungen und der standardisierte LC-Formfaktor ermöglichen eine flexible Platzierung sowohl in Rack- als auch in Wandgehäusen. Der Adapter ist für eine gleichbleibende mechanische Ausrichtung ausgelegt, um wiederholbare Verbindungen und zuverlässige Signalübertragung zu unterstützen.

Geeignet für

• Singlemode-Glasfaser-Patchpanels und Verteilerrahmen
• Telekommunikations- und Unternehmensnetzwerkverbindungen
• Glasfasertest- und Laborumgebungen, in denen LC-Steckverbinder verwendet werden
• Reparatur, Aufrüstung oder Erweiterung bestehender LC-basierter Glasfaserverbindungen

Wichtige Spezifikationen

• Steckverbindertyp: LC auf LC (Singlemode)
• Fasertyp: Singlemode (SM)
• Ferrule-Material: Keramik
• Farbcodierung: Blau und Weiß
• Abmessungen (B × T × H): 15,6 mm × 30,9 mm × 13,2 mm
• Formfaktor: Kompakter Adapter, geeignet für Panelmontage

Verwendung

Installieren Sie den Adapter in die vorgesehene Aussparung oder den Montageschlitz eines Patchpanels oder Gehäuses und achten Sie darauf, dass die Ausrichtung mit dem Panel-Layout übereinstimmt. Stecken Sie LC-terminierte Singlemode-Steckverbinder von jeder Seite in den Adapter, bis sie einrasten oder vollständig sitzen, und stellen Sie sicher, dass die mechanische Verbindung sicher ist. Drücken Sie zum Trennen vorsichtig auf die Verriegelung des Steckverbinders und ziehen Sie ihn gerade heraus, um ein Biegen der Faser zu vermeiden. Halten Sie Staubkappen aufgesetzt, wenn der Adapter nicht verwendet wird, und befolgen Sie die üblichen Verfahren zur Faserhandhabung, um die optische Leistung zu erhalten.

Empfehlungen

Überprüfen Sie vor dem Herstellen von Verbindungen die Endflächen der Steckverbinder und die Adapterbohrung auf Verschmutzung und reinigen Sie sie gegebenenfalls mit zugelassenen Faserreinigungswerkzeugen. Verwenden Sie kompatible Singlemode-LC-Steckverbinder und vermeiden Sie übermäßige seitliche Kraft beim Einstecken. Für anspruchsvolle Installationen überprüfen Sie die Einfügedämpfung und Rückflussdämpfung nach der Installation mit einem optischen Leistungsmesser oder OTDR.
