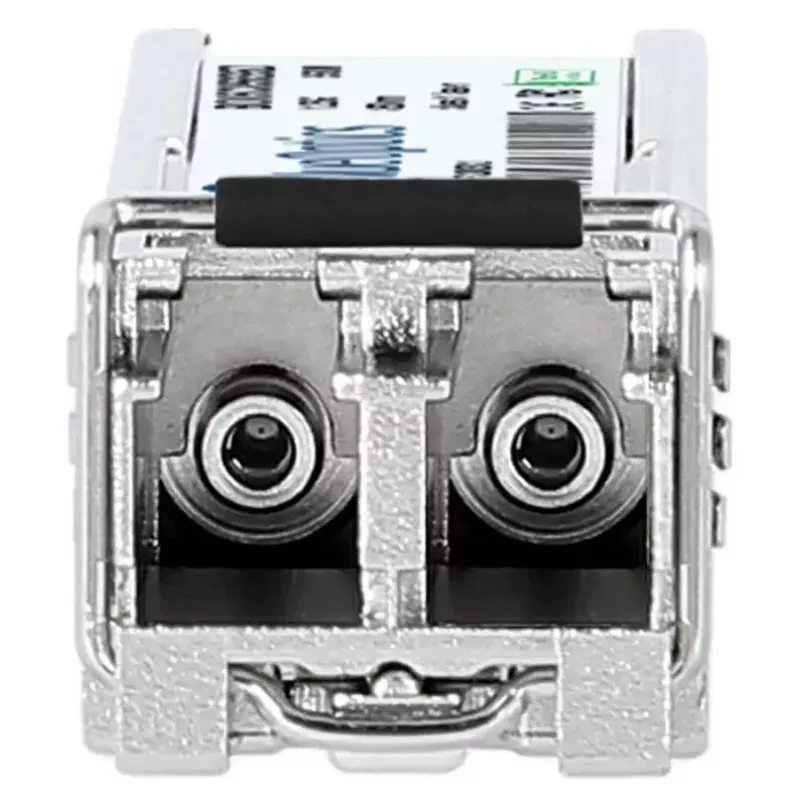

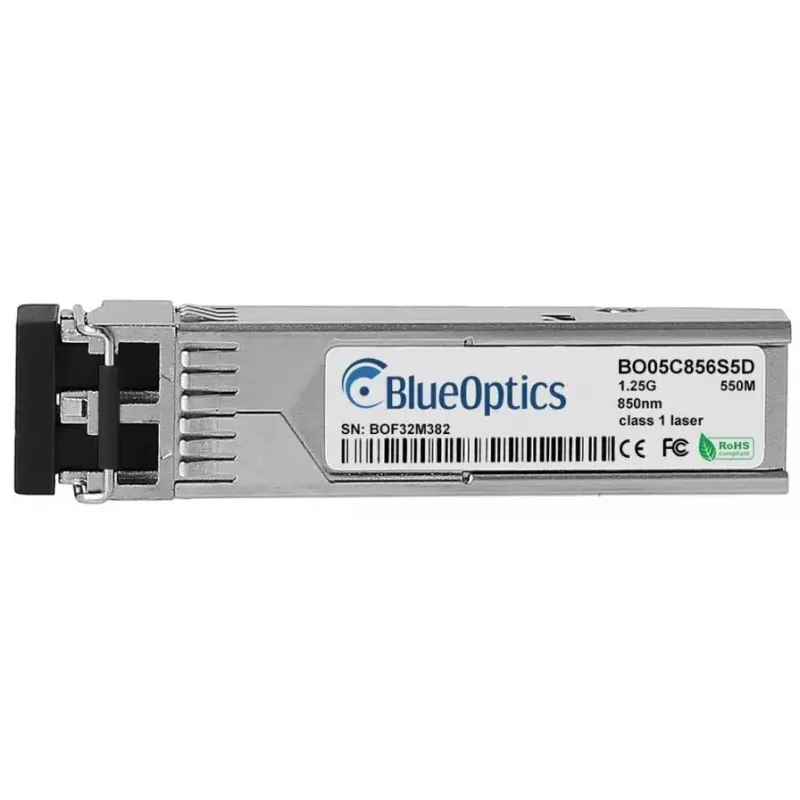

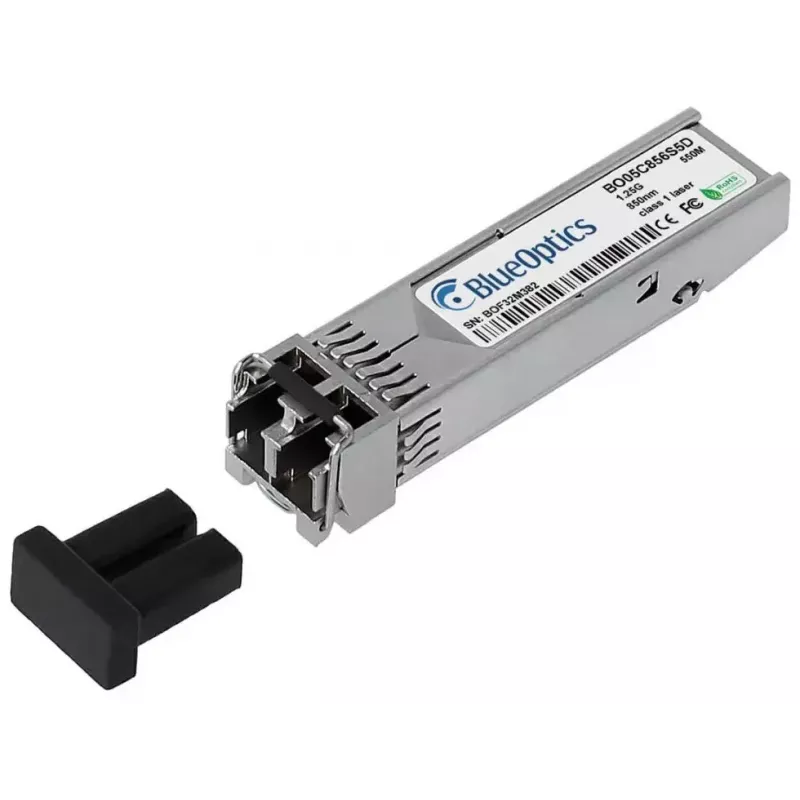

Glasfaser-Transceiver-Modul BlueOptics X6567-R6-BO 1250 Mbit/s SFP 850 nm

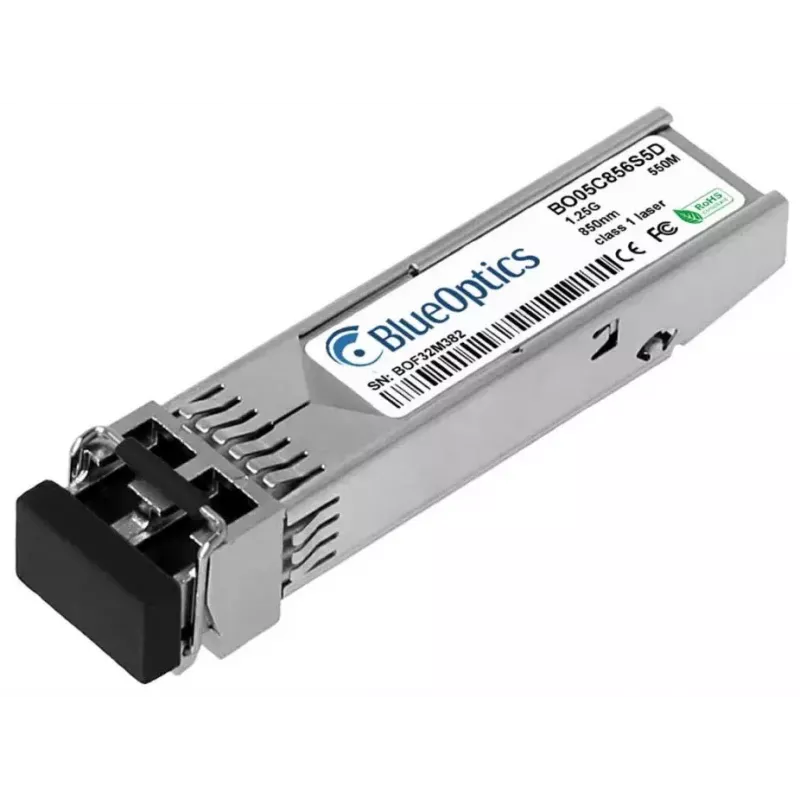

Das BlueOptics X6567-R6-BO ist ein kompaktes SFP-Glasfaser-Transceiver-Modul, das für Multimode-Faserverbindungen entwickelt wurde. Es unterstützt eine maximale Datenübertragungsrate von 1250 Mbit/s bei einer Wellenlänge von 850 nm und verwendet einen LC-Duplex-Steckverbinder, der mit MSA-SFP-Ports kompatibel ist. Das Modul ist RoHS-konform, wiegt etwa 20 g und ist für die Integration in Netzwerkgeräte vorgesehen, die SFP-Formfaktor-Transceiver für optische Kurzstrecken-Ethernet- und verwandte Protokolle akzeptieren.

Vorteile

Der Transceiver bietet eine standardbasierte 1000Base-SX-Klassenschnittstelle für optische Verbindungen über Multimode-Fasern und ermöglicht gleichzeitiges Senden und Empfangen über eine LC-Duplex-Verbindung. Er wird mit MSA-kompatiblen Abmessungen und Signalisierung hergestellt, was die Interoperabilität mit einer Vielzahl von Switches, Routern und Speichergeräten erleichtert, die SFP-Module akzeptieren. Leicht und kompakt, eignet sich das Modul für dichte Installationen und unterstützt Digital Diagnostic Monitoring (DDM/DOM), wenn die Host-Hardware diese Funktion bereitstellt, was bei der Fernüberwachung von Verbindungsparametern hilft.

Geeignet für

Technische Daten

Verwendung

Setzen Sie den SFP-Transceiver in den SFP-Port eines ausgeschalteten oder hot-plug-fähigen Netzwerkgeräts gemäß den Installationsrichtlinien des Geräteherstellers ein. Schließen Sie LC-Duplex-Multimode-Glasfaser-Patchkabel an die Sende- (Tx) und Empfangsanschlüsse (Rx) des Moduls an und achten Sie auf die richtige Polarität. Überprüfen Sie den Verbindungsstatus und die Geschwindigkeit am Host-Gerät. Wenn die Host-Plattform DDM/DOM unterstützt, aktivieren oder rufen Sie die Diagnoseschnittstelle auf, um Versorgungsspannung, Laser-Bias, Sendeleistung, Empfangsleistung und Modultemperatur für Fehlerbehebung und vorbeugende Wartung zu überwachen.

Empfehlungen

Verwenden Sie hochwertige Multimode-Patchkabel und eine ordnungsgemäße Patch-Panel-Führung, um die angegebene Reichweite und Signalintegrität zu erreichen. Bestätigen Sie die Gerätekompatibilität anhand der Host-Systemdokumentation vor dem Einsatz und stellen Sie sicher, dass die Firmware oder Software des Hosts SFP-Module und DDM/DOM-Funktionen bei Bedarf unterstützt.
