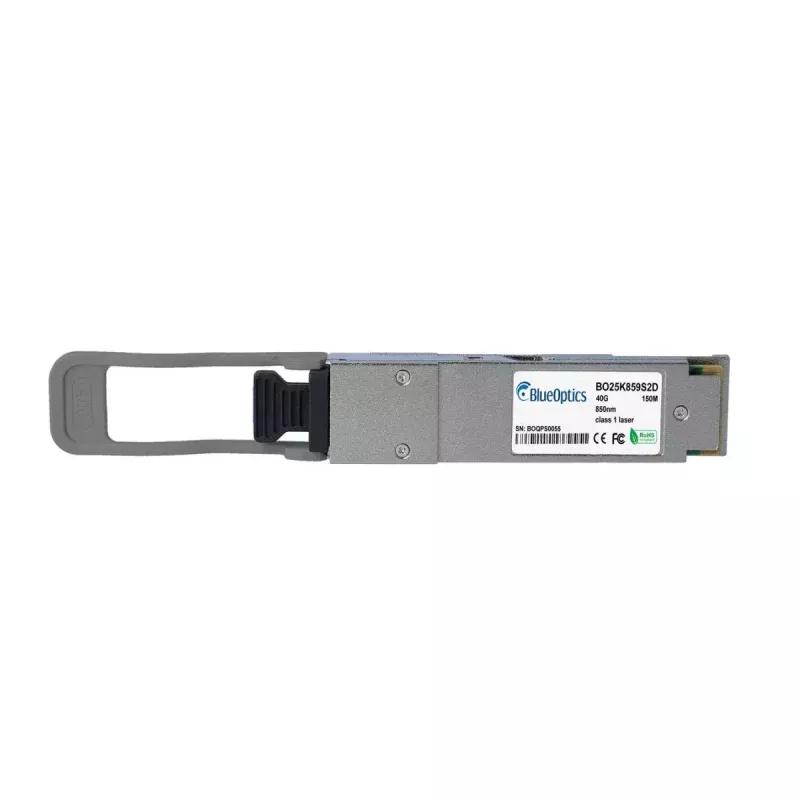

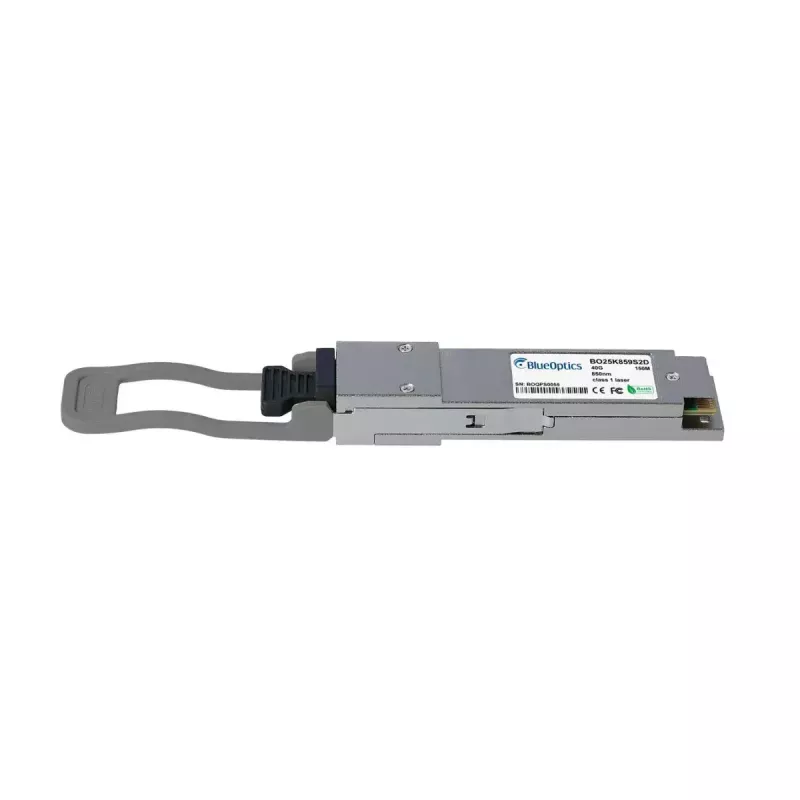

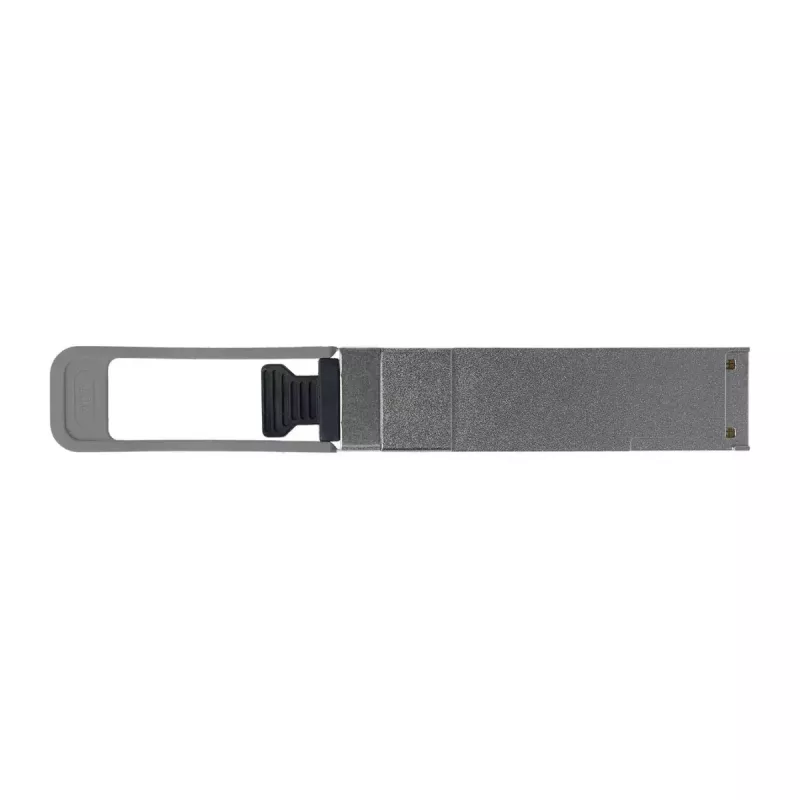

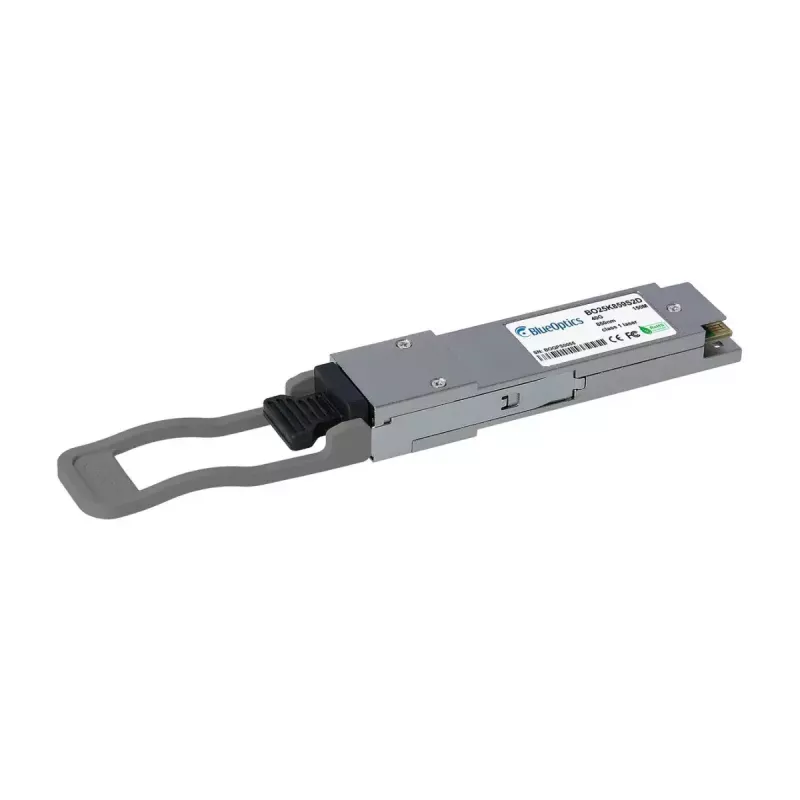

Glasfaser-Transceiver-Modul BlueOptics Q7F11A-BO QSFP MTP/MPO

Das BlueOptics Q7F11A-BO QSFP MTP/MPO Glasfaser-Transceiver-Modul ist eine 40GBASE-SR4-kompatible Lösung, die für Hochgeschwindigkeits-Multimode-Faserverbindungen entwickelt wurde. Das Modul besteht aus einem Aluminiumgehäuse und einer kompakten Bauform (ca. 20 g), bietet einen Gesamtdurchsatz von 40 Gbit/s über einen MPO/MTP-Stecker und unterstützt Übertragungsentfernungen, die für 850-nm-Multimode-Verbindungen typisch sind. Der Transceiver entspricht den MSA-definierten QSFP-Formfaktor-Konventionen und ist für den Einsatz in Netzwerk-Switches, Routern, Speichersystemen und anderer Hardware vorgesehen, die QSFP-40G-Optiken akzeptiert.

Vorteile

Dieses BlueOptics QSFP-Modul bietet eine standardisierte MPO/MTP-Schnittstelle für Mehrfaser-Konnektivität und ist mit Systemen kompatibel, die 40GBASE-SR4-QSFP-Optiken akzeptieren. Das Aluminiumgehäuse bietet mechanischen Schutz und hält das Gerät gleichzeitig leicht für einfache Handhabung und Installation. Das Design unterstützt gleichzeitige Sende- und Empfangskanäle über den MPO/MTP-Stecker und umfasst eine digitale Diagnoseüberwachung (DDM/DOM), wenn diese von der Host-Hardware unterstützt wird, was die Echtzeitüberwachung von optischer Leistung, Bias-Strom, Modultemperatur und Versorgungsspannung ermöglicht.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den QSFP-Transceiver in einen kompatiblen QSFP-Port des entsprechenden Switches, Routers oder Speichergeräts gemäß den Hot-Plug-Anweisungen des Herstellers. Verbinden Sie ein MPO/MTP-Multimode-Patchkabel oder einen Trunk mit dem MPO/MTP-Stecker des Moduls und achten Sie dabei auf die korrekte Polarität und den Fasertyp (OM3/OM4 empfohlen für 40GBASE-SR4-Verbindungen). Konfigurieren Sie die Host-Schnittstelle gemäß den Richtlinien des Geräteherstellers, um den 40G-Betrieb zu ermöglichen, und aktivieren Sie bei Bedarf die DDM/DOM-Überwachung in der Management-Software, um Echtzeit-Diagnosewerte auszulesen.

Empfehlungen

Überprüfen Sie die Host-Kompatibilität mit 40GBASE-SR4-QSFP-Optiken und verwenden Sie zertifizierte MPO/MTP-Patchkabel und strukturierte Verkabelung, um eine zuverlässige Leistung sicherzustellen. Halten Sie die Steckerendflächen sauber, befolgen Sie die ESD-Vorsichtsmaßnahmen des Herstellers bei der Handhabung und stellen Sie sicher, dass das empfangende Gerät DDM/DOM unterstützt, um auf Diagnosedaten zugreifen zu können. Für optimale Reichweite und Leistung verwenden Sie geeignete Multimode-Fasern (OM3/OM4) und vermeiden Sie Biegungen oder Spannungen auf den Faserstrecken.
