Glasfaser-Transceiver-Modul BlueOptics H-SX-SFP/R-BO 1250 Mbit/s SFP

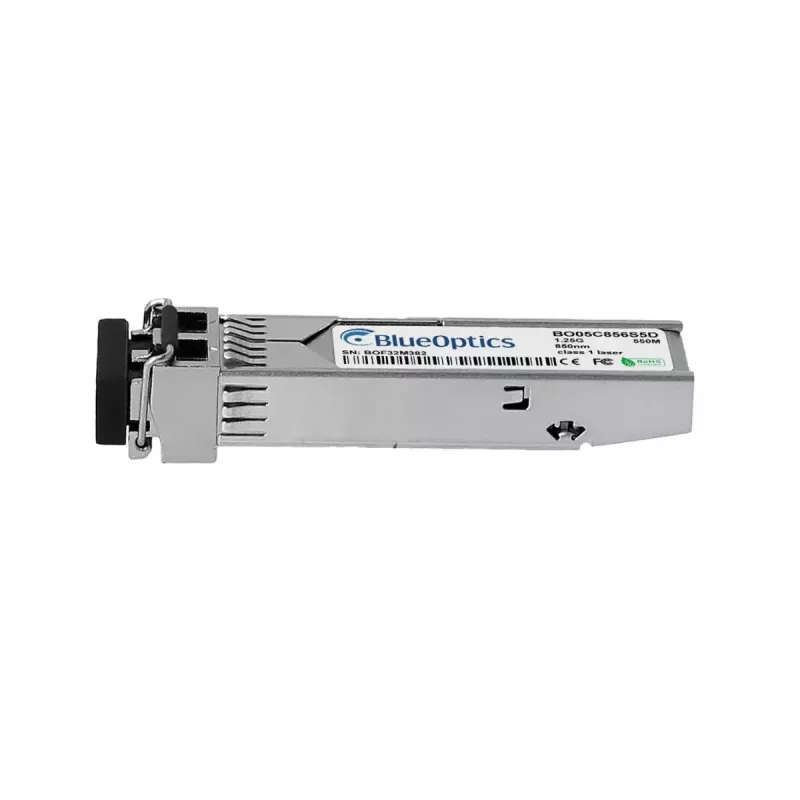

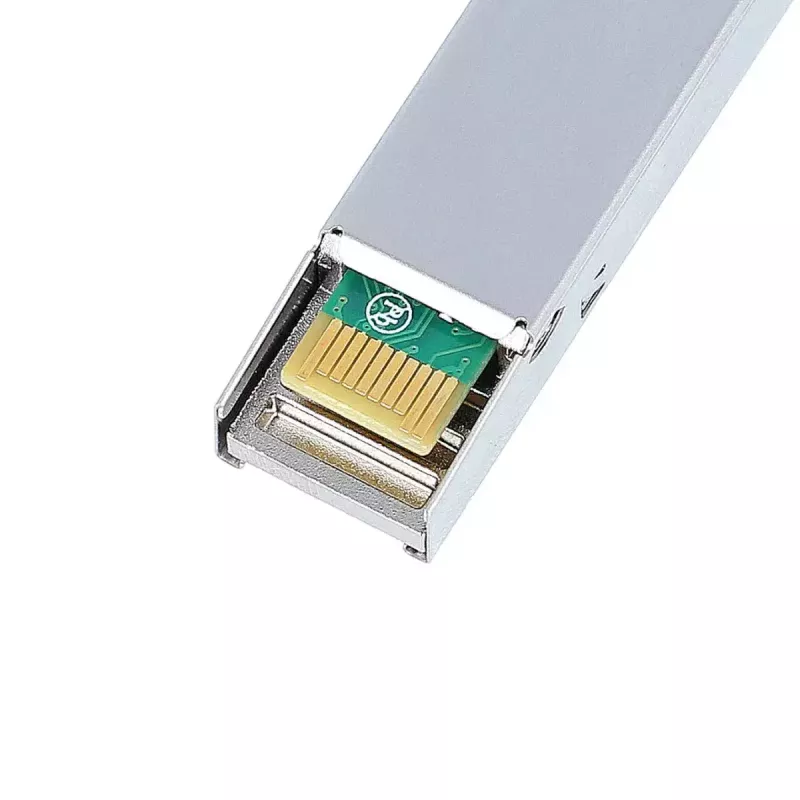

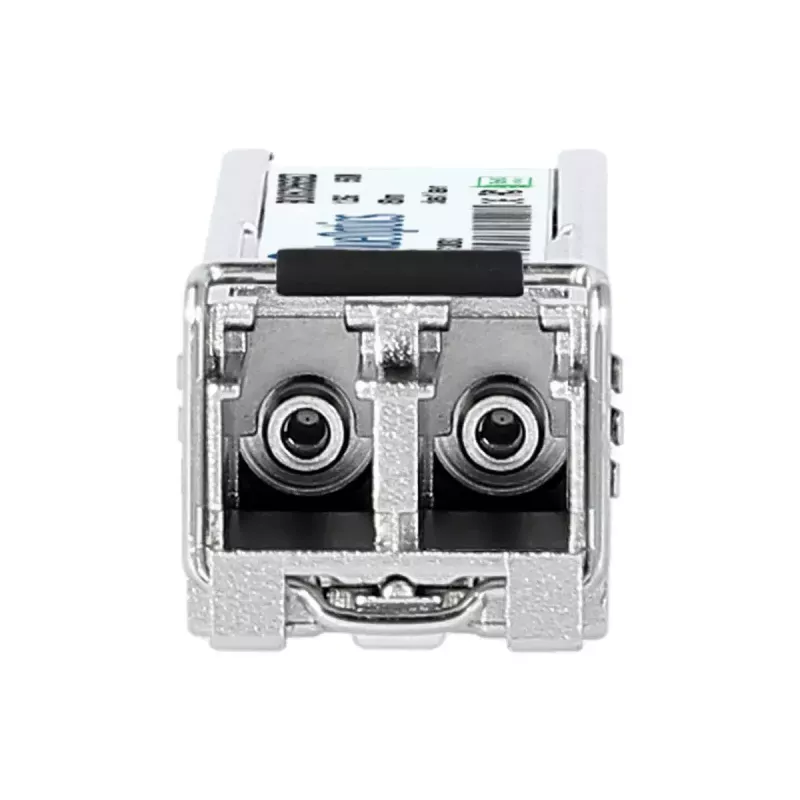

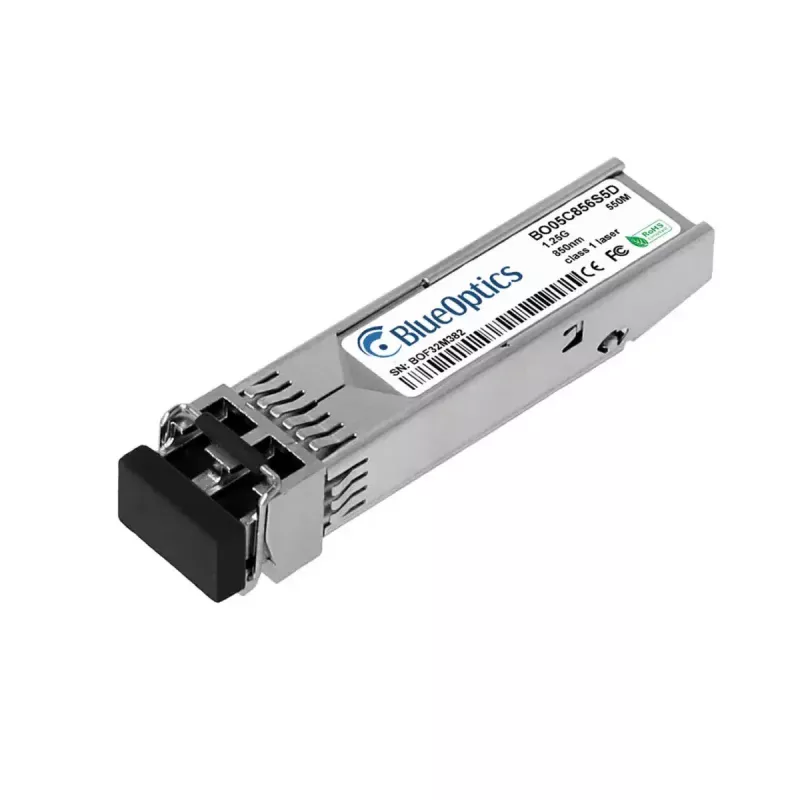

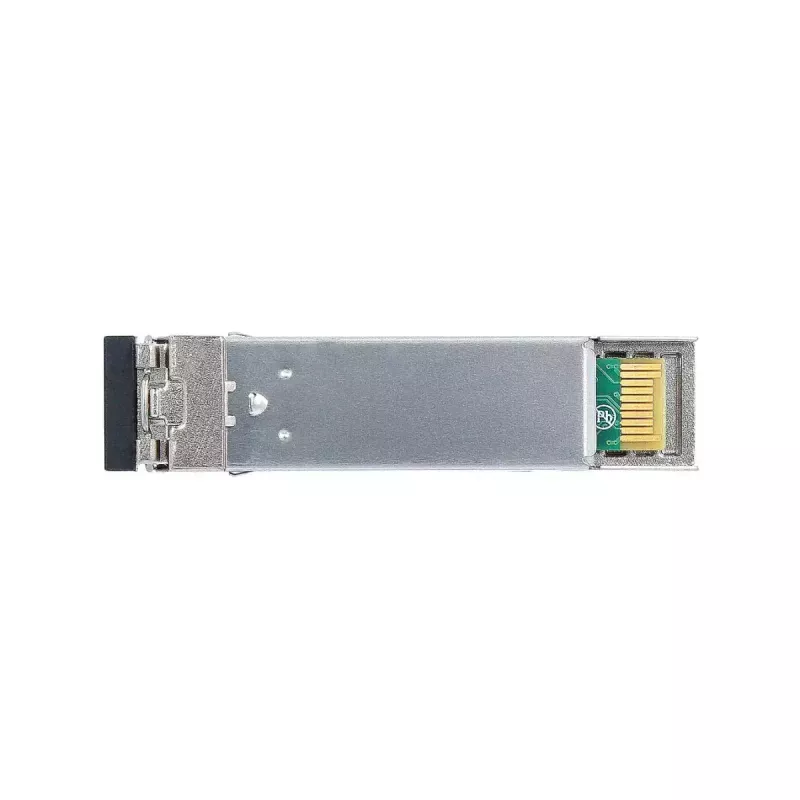

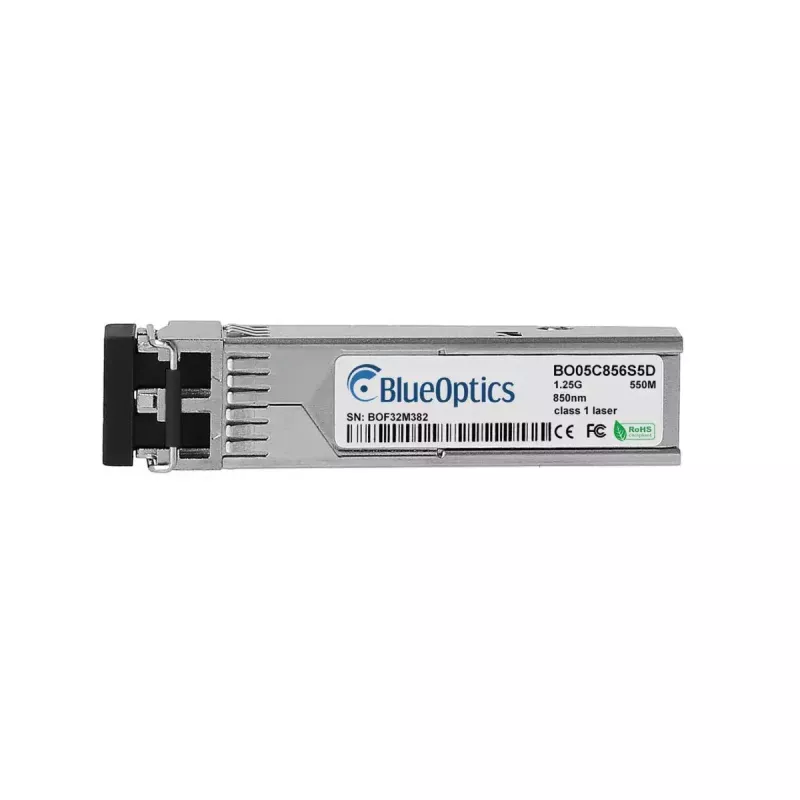

Das BlueOptics H-SX-SFP/R-BO 1250 Mbit/s SFP ist ein Glasfaser-Small-Form-Factor-Pluggable-Transceiver, der für Multimode-Faserverbindungen ausgelegt ist. Es unterstützt eine Datenrate von bis zu 1250 Mbit/s und verwendet einen LC-Duplex-Steckverbinder zum Senden und Empfangen bei 850 nm. Das Modul ist leicht (ca. 20 g), silberfarben ausgeführt und nach den MSA-Richtlinien der Industrie gebaut, um mechanische und elektrische Interoperabilität mit gängiger Netzwerkhardware zu gewährleisten. Es verfügt über digitale Diagnoseüberwachung (DDM/DOM) zur Echtzeitüberwachung optischer und elektrischer Parameter, sofern vom Host-Gerät unterstützt.

Vorteile

Der Transceiver bietet Datenübertragung im Gigabit-Bereich über Multimode-Fasern mit getrennten Sende- und Empfangspfaden, wodurch elektromagnetische Störungen reduziert und stabile optische Verbindungen ermöglicht werden. Die Konformität mit CE-, RoHS- und FCC-Standards stellt die Einhaltung gesetzlicher Vorschriften sicher. Der MSA-konforme SFP-Formfaktor und die LC-Duplex-Schnittstelle des Moduls machen es breit kompatibel mit Switches, Routern und Speichersystemen, die SFP-Transceiver akzeptieren. Integrierte digitale Diagnosen vereinfachen die Fernüberwachung von Versorgungsspannung, Laserstrom, optischer Sende-/Empfangsleistung und Temperatur, wenn der Host DDM unterstützt.

Geeignet für

Technische Daten

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts ein, bis er einrastet; beachten Sie dabei die Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD). Schließen Sie LC-Duplex-Multimode-Patchkabel an die Anschlüsse des Moduls an und achten Sie auf die korrekte Sende-Empfangs-Ausrichtung. Konfigurieren Sie die Host-Schnittstelle für das vorgesehene Protokoll (z. B. 1000Base-SX oder eine serielle optische 1,25-Gbit/s-Verbindung) entsprechend den Netzwerkeinstellungen des Geräts. Aktivieren Sie bei Bedarf die DDM/DOM-Überwachung auf dem Host, um Echtzeitparameter wie optische Leistung und Temperatur anzuzeigen.

Empfehlungen

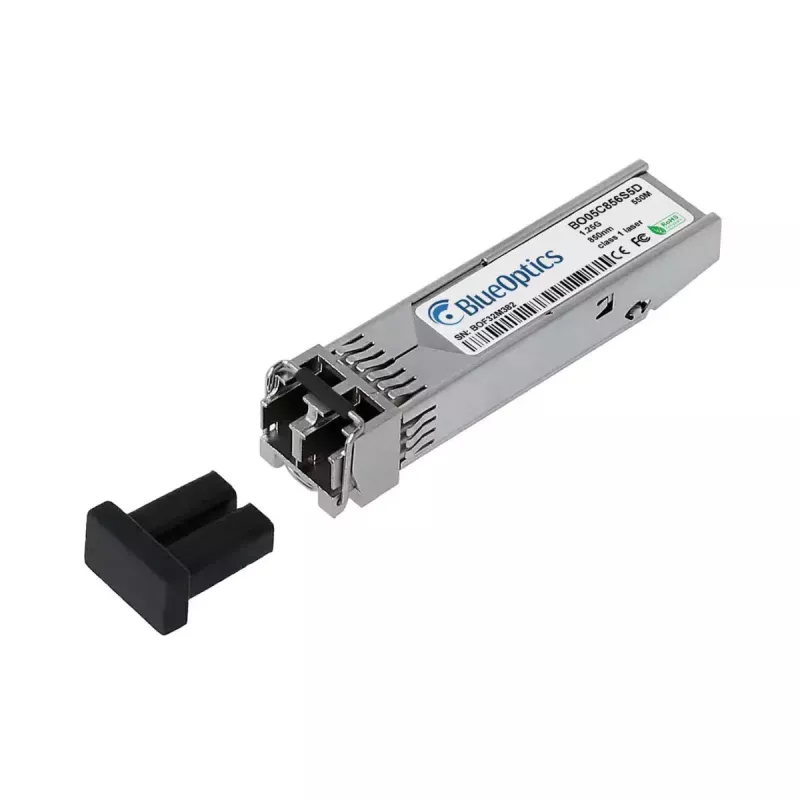

Verwenden Sie Multimode-Fasern und LC-Duplex-Patchkabel, die für 850 nm ausgelegt sind, um die spezifizierte Reichweite und Signalqualität zu erreichen. Überprüfen Sie die Firmware- und Treiberkompatibilität Ihrer Host-Hardware bei Verwendung von Fremdherstellertransceivern. Behandeln Sie das Modul mit ESD-Schutz, lassen Sie Staubkappen auf den Anschlüssen, wenn es nicht verwendet wird, und vermeiden Sie übermäßiges Biegen der Glasfaserkabel, um die optische Leistung zu erhalten.
