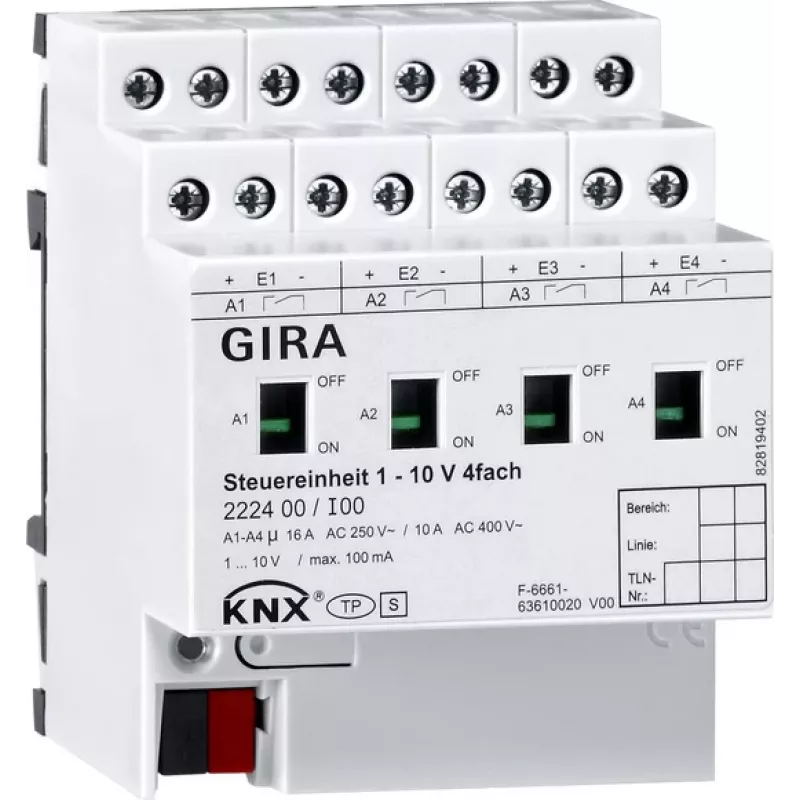

GIRA Steuereinheit 222400 1-10V 4-Kanal Manuell KNX (222400)

In gewerblichen Beleuchtungsanlagen benötigen Facility-Manager eine zuverlässige Möglichkeit, 1-10V dimmbare Leuchten und elektronische Vorschaltgeräte zu steuern. Die GIRA Steuereinheit 222400 bietet vier unabhängige 1-10V-Steuerkanäle, die jeweils manuell über Tasten am Gerät bedient werden können und in ein KNX-Bussystem integrierbar sind. Dieses Hutschienen-Gerät eignet sich zur Steuerung der Beleuchtung in Büros, Konferenzräumen und öffentlichen Gebäuden, in denen sowohl manueller Eingriff als auch automatisierte Steuerung erforderlich sind.

Wichtige Spezifikationen

• Bussystem: KNX
• Funktion: 1-10V-Steuereinheit
• Anzahl der Kanäle: 4
• Steuerungsart: Manuell und KNX
• Ausgangsspannung: 1-10V DC
• Ausgangsstrom pro Kanal: max. 50 mA
• Montageart: Hutschiene (REG-Gerät)
• Modulbreite: 4 TE (72 mm)
• Versorgungsspannung: KNX-Busspannung (21-30V DC)
• Leistungsaufnahme (KNX): typ. 5 mA
• Betriebstemperatur: 0°C bis +45°C
• Schutzart: IP20
• Konfiguration: ETS-Software
• Manuelle Bedienung: ja, über Tasten
• Statusanzeige: LED pro Kanal
• Anschlussart: Schraubklemmen (1-10V), Busklemme (KNX)
• Anwendung: Steuerung von 1-10V dimmbaren Leuchten, elektronischen Vorschaltgeräten
• Produkttyp: Aktor / Schnittstelle
• Kurzschlussschutz: ja, für 1-10V-Ausgänge
• Überlastschutz: ja, für 1-10V-Ausgänge

Warum dieses Produkt wählen

Diese Steuereinheit bietet eine kompakte Vierkanal-Lösung für die 1-10V-Lichtsteuerung, die manuelle Tastenbedienung mit vollständiger KNX-Integration kombiniert. Jeder Kanal ist einzeln gegen Kurzschluss und Überlast geschützt, was einen zuverlässigen Betrieb in anspruchsvollen Umgebungen gewährleistet. Die LED-Statusanzeige pro Kanal ermöglicht eine schnelle visuelle Rückmeldung bei Inbetriebnahme und Fehlersuche.

Ideale Anwendungsfälle

• Steuerung dimmbarer Leuchtstofflampen in Bürogebäuden
• Integration von 1-10V-LED-Treibern in ein KNX-Smart-Building-System
• Manueller Eingriff in Besprechungsräumen oder Auditorien
• Nachrüstung bestehender 1-10V-Beleuchtungsanlagen mit KNX-Steuerung

Gut zu wissen

Die Einheit wird über die ETS-Software konfiguriert, was eine flexible Zuordnung der Kanäle zu KNX-Gruppenadressen ermöglicht. Die manuelle Bedienung über Tasten ermöglicht Tests und Steuerung vor Ort ohne Buskommunikation. Die Modulbreite von 4 TE (72 mm) macht es für Standard-Hutschienenverteiler geeignet.
