Gira Schalt- und Jalousieaktor 6f/3f 16 A 502300

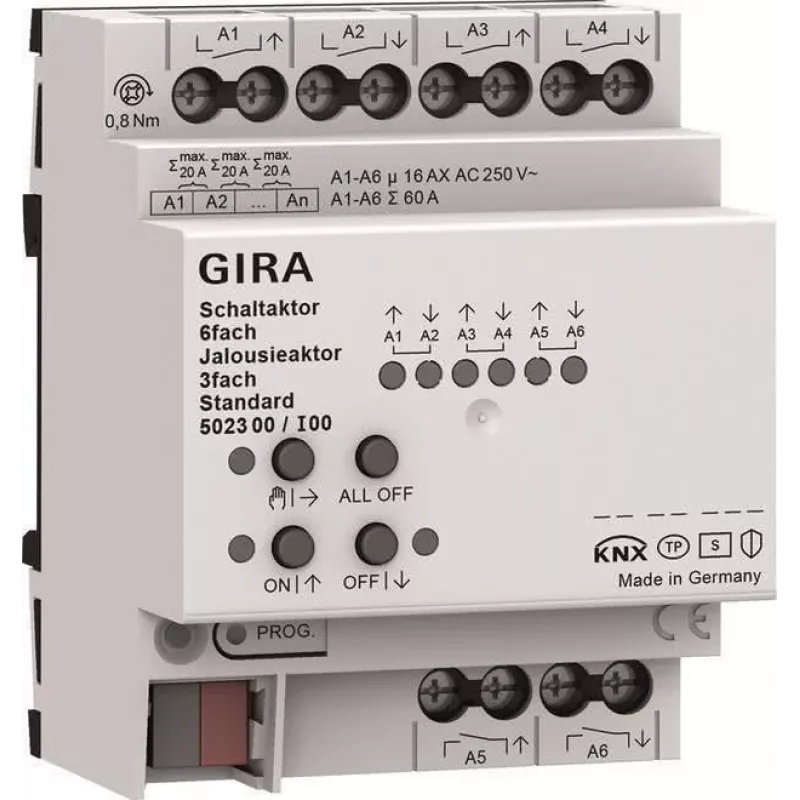

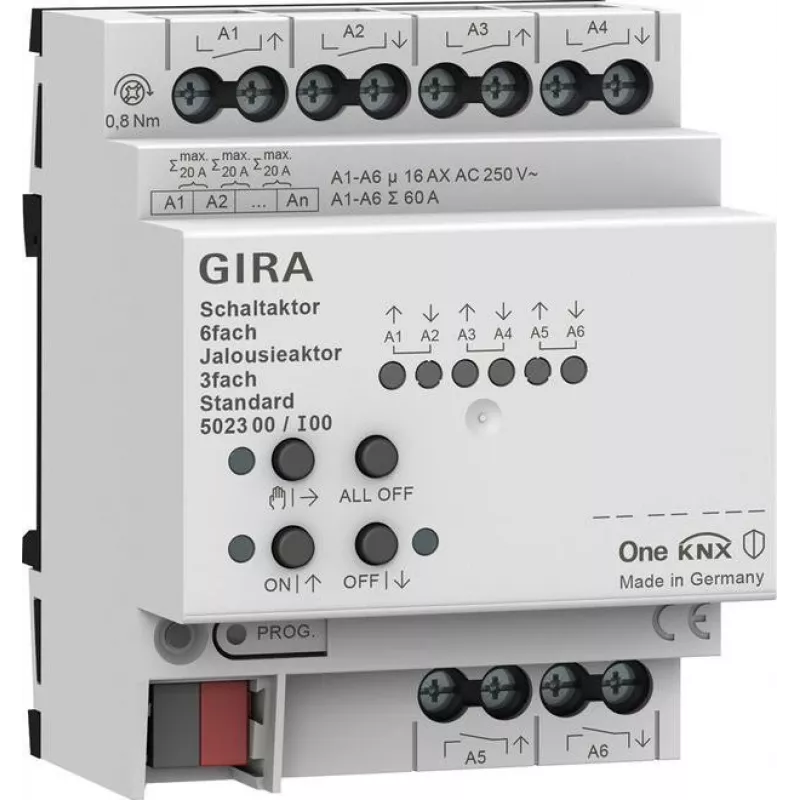

Der Gira 502300 kombiniert sechs unabhängige Schaltkanäle und drei Jalousie-/Rollladenkanäle in einem einzigen 4-Modul-Hutschienengerät und bietet KNX-Installationen eine platzsparende Möglichkeit, sowohl Beleuchtung als auch motorisierte Jalousien von einem Aktor aus zu steuern. Im Gegensatz zu separaten Schalt- und Jalousieaktoren reduziert dieses Gerät die Verkabelung und die Anzahl der Busgeräte, während manuelle Übersteuerungstasten an der Front für Tests und Inbetriebnahme erhalten bleiben.

Highlights

• 6 Schaltkanäle, jeder mit 16 A für ohmsche Lasten bis 3680 W bei 230 V AC
• 3 Jalousie-/Rollladenkanäle für 230 V AC Motoren, jeder bis 1380 VA
• Manuelle Bedienung über Tasten direkt am Gerät
• Integrierte Logikfunktionen: Szenen, Zeitfunktionen, Treppenhausbeleuchtung
• Statusrückmeldung über KNX-Bus
• Überlastschutz pro Kanal
• Kompakte 4 TE (DIN-Module) Breite für Hutschienenmontage

Im täglichen Einsatz

Der Aktor wird vollständig über ETS konfiguriert und reagiert auf KNX-Telegramme zum Schalten, Positionieren von Jalousien, Verstellen der Lamellen und Abrufen von Szenen. Die manuellen Tasten ermöglichen eine lokale Steuerung während der Installation oder bei Busausfall. Schraubklemmen akzeptieren starre oder flexible Leiter, und das Gerät wird ausschließlich über den KNX-Bus (21–30 V DC) versorgt, sodass keine zusätzliche Stromversorgung erforderlich ist.

Technische Daten

• Bussystem: KNX
• Funktionalität: Schalten, Jalousie-/Rollladensteuerung
• Anzahl der Schaltkanäle: 6
• Anzahl der Jalousie-/Rollladenkanäle: 3
• Max. Schaltstrom pro Kanal: 16 A
• Max. Schaltleistung (ohmsche Last) pro Kanal: 3680 W bei 230 V AC
• Max. Schaltleistung (Motorlast) pro Kanal: 1380 VA
• Montageart: Hutschiene
• Modulbreite: 4 TE (DIN-Module)
• Versorgungsspannung: KNX-Busspannung (21–30 V DC)
• Ausgangsspannung: 230 V AC
• Manuelle Bedienung: Ja, über Tasten am Gerät
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Betriebstemperatur: 0 bis +45 °C
• Integrierte Logikfunktionen: Ja (Szenen, Zeitfunktionen, Treppenhausbeleuchtung)
• Statusrückmeldung: Ja, über KNX-Bus
• Überlastschutz: Ja

Abschließende Anmerkung

Für Projekte, bei denen sowohl Beleuchtung als auch Jalousien auf einer einzigen KNX-Linie automatisiert werden müssen, bietet der 502300 eine praktische Balance zwischen Kanalanzahl und Panelplatz.
