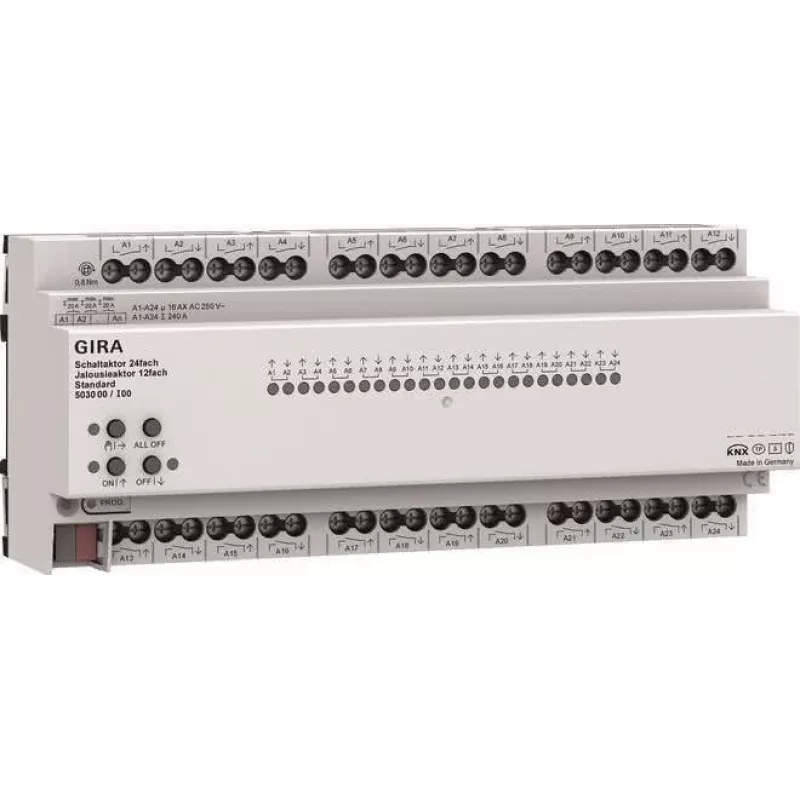

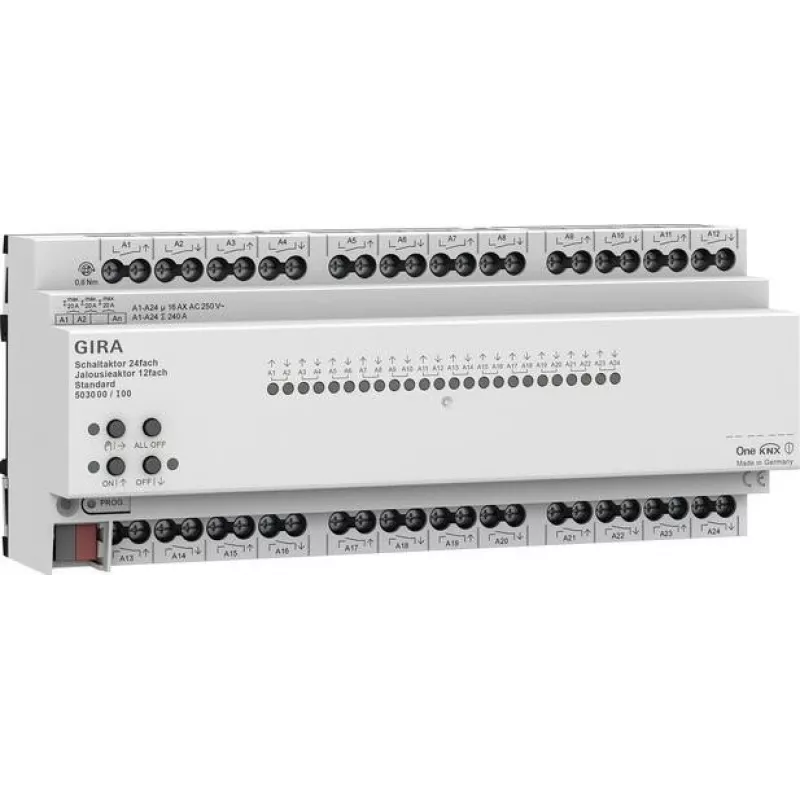

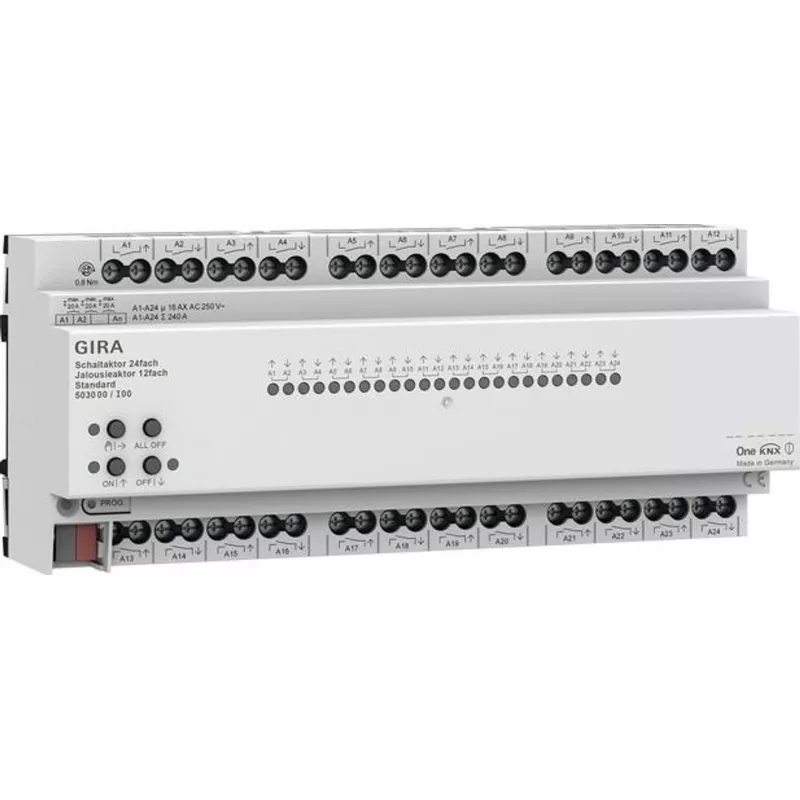

Gira KNX ONE 503000 Schalt- und Jalousieaktor 24x/12x 16 A Standard

24 Schaltkanäle und 12 Jalousiekanäle mit je 16 A machen den Gira KNX ONE 503000 zu einem Kraftpaket für große KNX-Installationen. Dieser Hutschienen-Aktor steuert sowohl Beleuchtung als auch Jalousien mit einem einzigen Gerät und reduziert so Verdrahtung und Installationszeit.

Überblick

Der Gira KNX ONE 503000 ist ein KNX Schalt- und Jalousieaktor für die professionelle Gebäudeautomation. Er wird über Twisted Pair an den KNX-Bus angeschlossen und bietet 24 unabhängige Schaltausgänge sowie 12 Jalousie-/Rollladenausgänge, die jeweils bis zu 16 A ohmsche Last (230 V AC) schalten können. Das Gerät ist für die Montage auf einer DIN-Schiene (EN 60715) vorgesehen und belegt 12 TE (216 mm).

Das zeichnet ihn aus

• 24 Schaltkanäle und 12 Jalousiekanäle in einem kompakten Gerät
• Hohe Schaltleistung: 16 A pro Kanal, 3680 W ohmsche Last
• Integrierte Handbedienung mit Tastern für jeden Kanal
• Unterstützt Szenenverwaltung, Zeitfunktionen, Treppenhausbeleuchtung und Logikfunktionen
• Eingebauter Thermo- und Kurzschlussschutz

Technische Details

• Bussystem: KNX TP (Twisted Pair)
• Nennspannung: 230 V AC, 50/60 Hz
• Schaltleistung (LED-Last): 400 W pro Kanal (max. 10 A kapazitiv)
• Montageart: DIN-Schiene (EN 60715)
• Modulbreite: 12 TE (216 mm)
• Schutzart: IP20
• Betriebstemperaturbereich: -5 °C bis +45 °C
• Anschlussart: Schraubklemmen
• Leistungsaufnahme (KNX-Bus): Max. 10 mA
• Anzahl Logikgatter: 6 (UND/ODER)
• Konfigurationssoftware: ETS (Engineering Tool Software)

Unser Fazit

Mit seiner hohen Kanalzahl und der robusten 16-A-Schaltleistung ist der Gira KNX ONE 503000 eine ausgezeichnete Wahl für große Wohn- oder Gewerbe-KNX-Projekte, die sowohl Licht- als auch Jalousiesteuerung erfordern.
