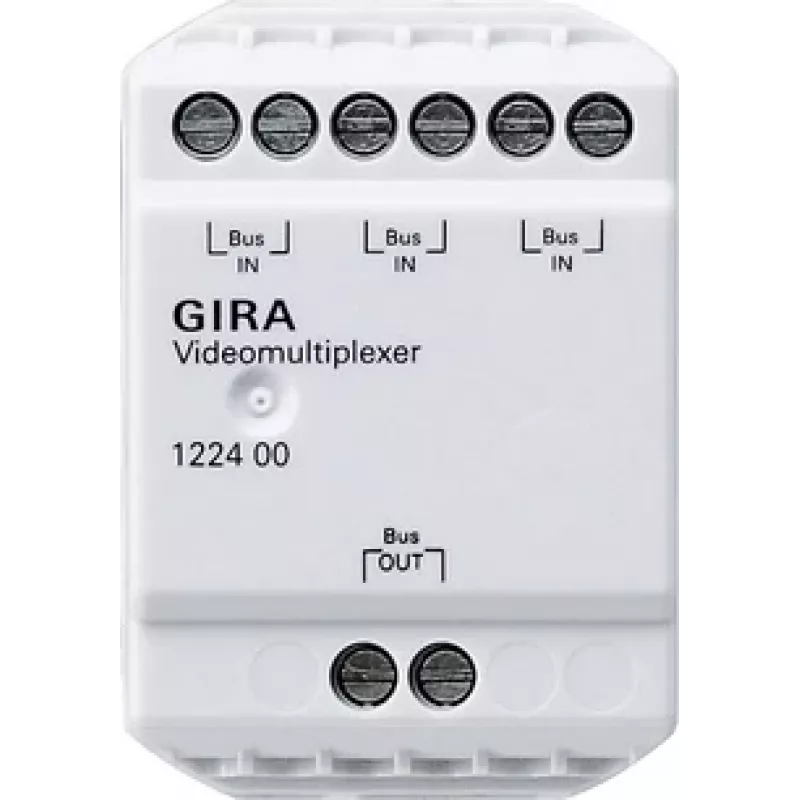

Gira 122400 Video-Multiplexer für Türkommunikation, 2-Draht-Bus, 4 Kameraeingänge, DIN-Schiene, 6 TE

Dieser Gira Video-Multiplexer zeichnet sich dadurch aus, dass er vier Kamerasignale aus der Türkommunikationsanlage auf einen einzigen 2-Draht-Bus zusammenführt und somit separate Videokabel zu jeder Innenstation überflüssig macht. Er ist ein kompaktes DIN-Schienenmodul, das Multi-Kamera-Installationen in Wohn- oder Gewerbegebäuden vereinfacht.

Highlights

• Verteilt und multiplext Videosignale von bis zu vier Gira Kameramodulen
• Integrierter Video-Verstärker sorgt für stabile Signalqualität über den Bus
• Potentialfreier Schaltkontakt für zusätzliche Steuerfunktionen
• Montage auf DIN-Schiene, Breite 6 TE (ca. 108 mm)
• Versorgung über den 2-Draht-Bus oder extern 24 V DC

Im täglichen Einsatz

Installateure schätzen die unkomplizierte Verdrahtung: Kameramodule werden direkt an den Multiplexer angeschlossen, und ein einziger 2-Draht-Bus überträgt Video und Daten an alle Innenstationen. Der Schaltkontakt kann einen Türöffner oder eine Signalleuchte auslösen, wenn ein Ruf aktiv ist. Mit Schraubklemmen und einem schlanken 6-TE-Gehäuse passt er ordentlich in Standard-Verteilerschränke.

Technische Daten

• Produkttyp: Video-Multiplexer
• Systemkompatibilität: Gira Türkommunikationssystem
• Bus-Technologie: 2-Draht-Bus
• Anzahl Videoeingänge: 4
• Eingangstyp: Für Gira Kameramodule
• Montageart: DIN-Schiene (REG-Gerät)
• Modulbreite: 6 TE
• Stromversorgung: Über 2-Draht-Bus oder extern DC 24 V
• Stromaufnahme (Bus): ca. 100 mA
• Stromaufnahme (extern): ca. 50 mA
• Integrierte Funktionen: Video-Verstärker
• Zusätzliche Anschlüsse: 1x potentialfreier Schaltkontakt
• Anschlussart: Schraubklemmen
• Betriebstemperatur: 0 °C bis +45 °C
• Schutzart: IP20
• Gehäusematerial: Kunststoff

Abschließende Anmerkung

Dieser Multiplexer wurde für Gira Türkommunikationssysteme entwickelt und vereinfacht die Videoverteilung bei gleichbleibender Signalintegrität.
