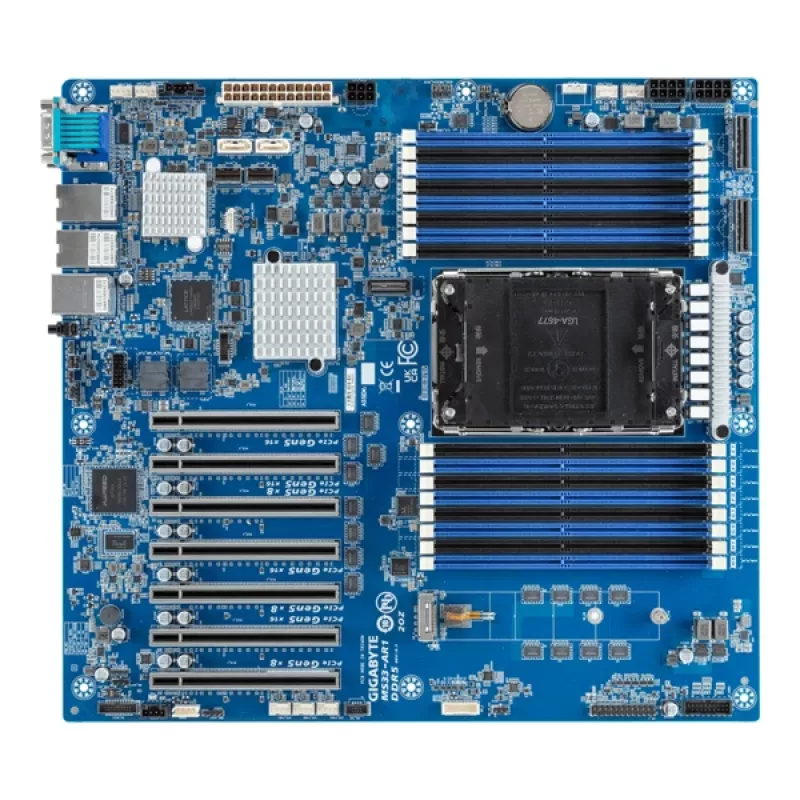

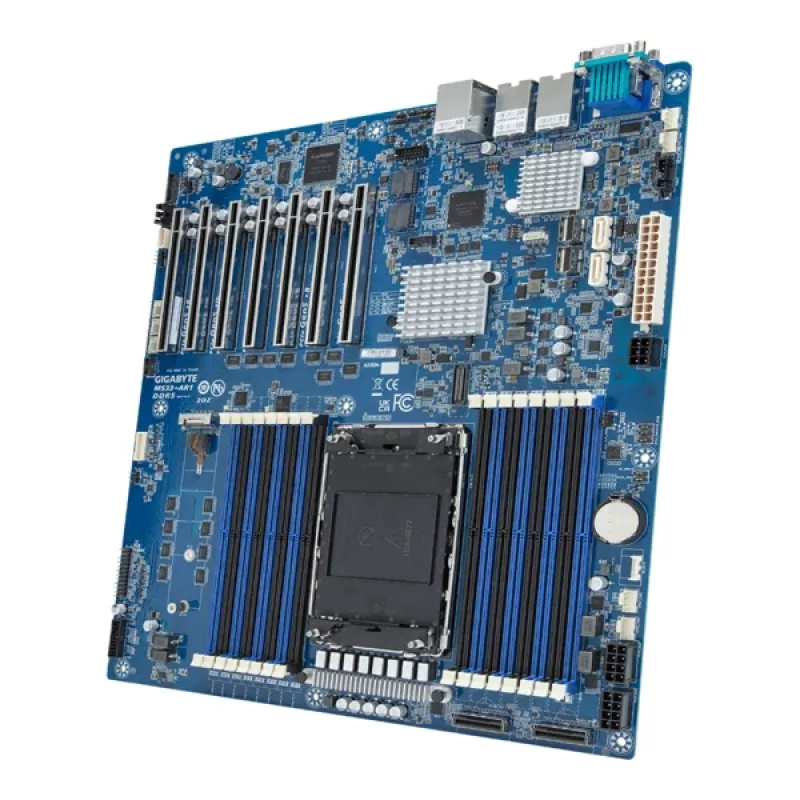

GIGABYTE MS33-AR1 Motherboard Intel C741 LGA 4677 (Socket E) Extended ATX

Das GIGABYTE MS33-AR1 Motherboard unterstützt Intel C741 Prozessoren im LGA 4677 Sockel und ist für Server-Workloads auf einem Extended ATX Board ausgelegt. Es nimmt bis zu 16 DDR5 DIMMs für maximal 256 GB Arbeitsspeicher auf, bietet mehrere Speicherschnittstellen inklusive SATA III und SlimSAS und beinhaltet Onboard Aspeed AST2600 Grafik und Broadcom Gigabit Ethernet (BCM57416). Das Design zielt auf PCIe Gen5 Plattformen und Hochdurchsatz-Beschleuniger- und Speicherkonfigurationen ab, um die Leistungs- und KI-Beschleunigungsfunktionen der 4. und 5. Generation Intel Xeon Scalable Prozessoren zu nutzen.

Vorteile

Das MS33-AR1 bietet ein serveroptimiertes Layout mit umfangreicher Speicherkapazität, PCIe Gen5 Bereitschaft und breiter Speicherkonnektivität inklusive RAID 0/1/5/10 Unterstützung. Integrierte Aspeed AST2600 Management-Grafik und Broadcom Netzwerkcontroller vereinfachen die Fernverwaltung und zuverlässige Vernetzung. Optionale TPM 2.0 Unterstützung bietet hardwarebasierte Authentifizierung und sichere Speicherung von Schlüsseln und Zertifikaten, wenn ein TPM-Modul installiert ist.

Geeignet für

• Server- und Rack-Systeme, die eine hohe Speicherdichte erfordern
• KI/ML-Inferenz und Datenanalyse mit PCIe Gen5 Beschleunigern
• Storage-Server und Virtualisierung mit RAID-Konfigurationen
• Fernverwaltung und Out-of-Band-Wartungsumgebungen

Wichtige Spezifikationen

• Formfaktor: Extended ATX
• Chipsatz: Intel C741
• Prozessorsockel: LGA 4677 (Socket E) — unterstützt Intel C741 Prozessoren
• Arbeitsspeicher: 16 × DDR5 DIMM-Steckplätze, bis zu 256 GB
• Speicherschnittstellen: SATA III, SlimSAS (spezifische Portanzahl hängt von der Board-Konfiguration ab)
• RAID: 0, 1, 5, 10
• Onboard-Grafik: Aspeed AST2600
• Netzwerk: Broadcom BCM57416 Gigabit Ethernet
• PCIe: Ausgelegt für PCIe Gen5 Beschleuniger und Gen5 NVMe-Laufwerke

Verwendung

Installieren Sie einen kompatiblen Intel C741 Prozessor in den LGA 4677 Sockel unter Einhaltung der standardmäßigen Server-Installationsverfahren und ESD-Vorsichtsmaßnahmen. Bestücken Sie die DDR5 DIMMs in passenden Paaren oder wie vom Motherboard-Handbuch empfohlen, um die gewünschte Speicherkapazität zu erreichen (bis zu 256 GB). Schließen Sie Speichergeräte an die SATA III und SlimSAS Ports an und konfigurieren Sie RAID über die Firmware oder betriebssystemseitige Tools nach Bedarf. Falls Fernverwaltung oder hardwarebasierte Sicherheit benötigt wird, installieren Sie das optionale TPM 2.0 Modul auf dem entsprechenden Anschluss und richten Sie TPM in der System-Firmware ein.
