Gerades Kabeltragsystem CABLOFIL CM000061 — verzinkter Stahl, 50 mm B × 54 mm T × 3 m L

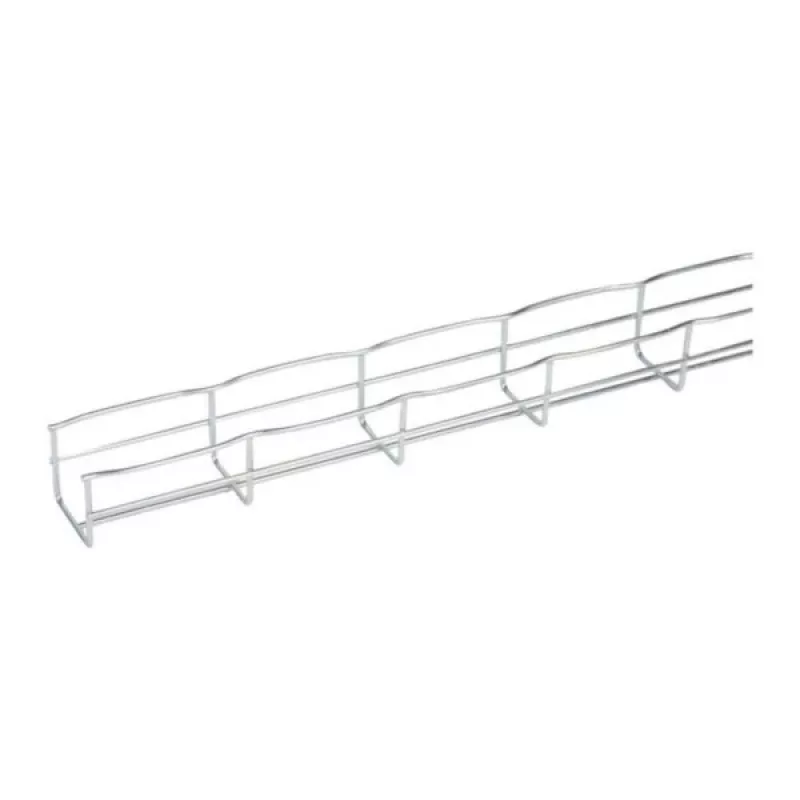

CABLOFIL CM000061 ist eine gerade, horizontale Kabelrinne aus verzinktem Stahl mit den Außenabmessungen 50 mm Breite, 54 mm Tiefe und einer Länge von 3 m. Entwickelt für die Führung und Unterstützung von Strom-, Signal- und Datenkabeln in Industrie- und Gewerbeinstallationen, bietet diese Kabelrinne eine ordentliche Kabelführung und mechanische Unterstützung und ermöglicht gleichzeitig natürliche Belüftung um die Kabelbündel.

Vorteile

Die verzinkte Stahlkonstruktion bietet Korrosionsbeständigkeit, die für viele Innen- und überdachte Installationsumgebungen geeignet ist. Die geraden 3-m-Längen vereinfachen lange Strecken und reduzieren die Anzahl der erforderlichen Verbindungen. Die offene Drahtkonstruktion und die 54 mm Tiefe ermöglichen den Luftstrom um die Kabel, was zur Wärmeableitung beiträgt und die Inspektion erleichtert. Das Produkt integriert sich mit schraubenlosen Steck- und Rastsystemen sowie vormontierten Kupplungen aus dem Cablofil-Sortiment, um die Ausrichtung und Verbindung während der Installation zu beschleunigen.

Geeignet für

Wesentliche Spezifikationen

Anwendung

Positionieren Sie die geraden Rinnenlängen entlang der geplanten Kabelstrecke und verbinden Sie aneinander angrenzende Längen mit den Cablofil-kompatiblen Kupplungen oder der Steck- und Rastverbindungsmethode der Rinne. Befestigen Sie die Rinne an Trägern, Konsolen oder Montagezubehör, die für Wand-, Decken- oder Bodenbefestigung geeignet sind, und beachten Sie die örtlichen Vorschriften und Lastanforderungen. Legen Sie die Kabel in die Rinne, wobei Sie bei Bedarf Trennung zwischen Strom- und Signalkabeln einhalten und Kabelbinder oder Separatoren verwenden, um Ordnung zu halten. Lassen Sie an Zugangspunkten Platz für Inspektion und zukünftige Ergänzungen.

Empfehlungen

Überprüfen Sie die Tragfähigkeit und den Stützabstand gemäß den Installationsstandards und dem Gesamtgewicht der enthaltenen Kabel. Verwenden Sie angemessenen Korrosionsschutz oder alternative Oberflächen, wenn die Rinne in exponierten oder aggressiven Umgebungen installiert wird. Bei der Herstellung von Bögen oder Formstücken vor Ort befolgen Sie die Anleitung von Cablofil, um die strukturelle Integrität zu bewahren und sichere Verbindungen sicherzustellen.
