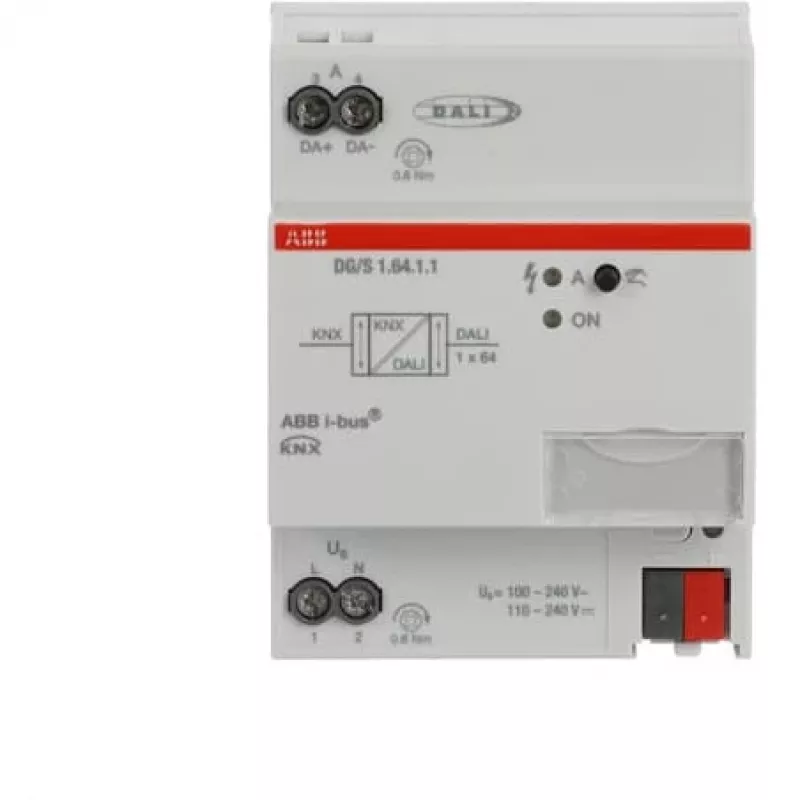

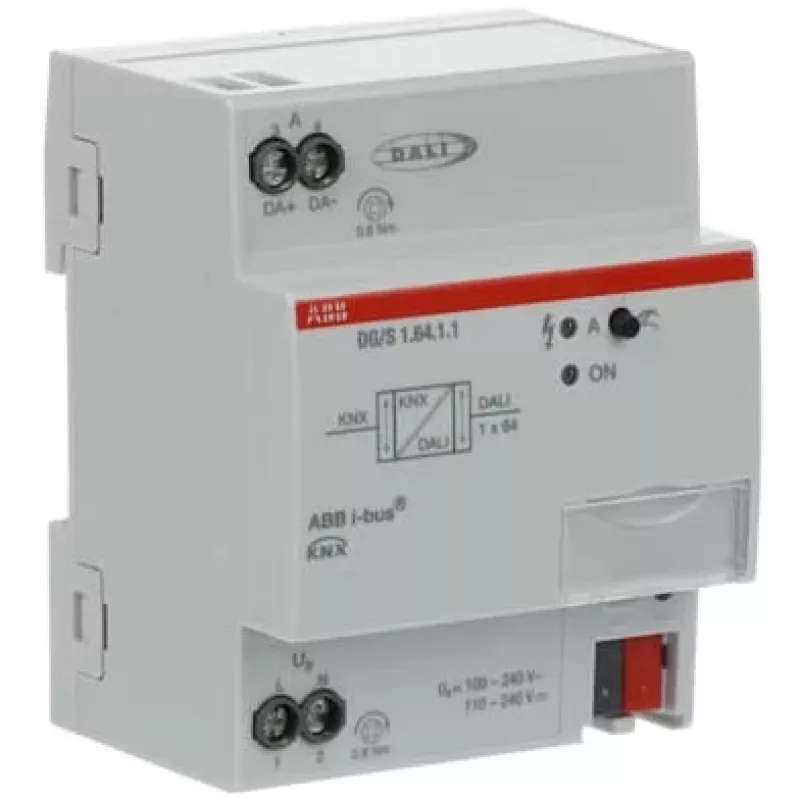

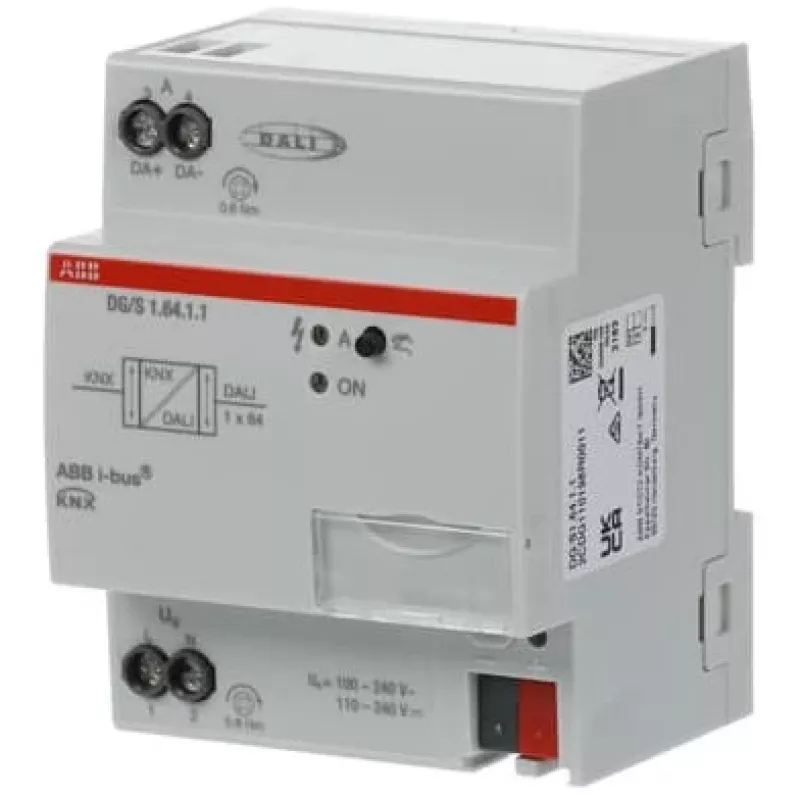

Gateway/Controller ABB 2CDG110198R0011, IP20, 264 V Eingang, 70×63,5×90 mm, grau

ABB 2CDG110198R0011 ist ein Single-Master DALI-Controller mit integrierter DALI-Spannungsversorgung, zertifiziert nach DALI-2 (EN 62386). Untergebracht in einem grauen IP20-Gehäuse mit den Abmessungen 70 × 63,5 × 90 mm, verbindet er sich mit dem ABB i-bus KNX und akzeptiert einen Eingang bis zu 264 V. Das Gerät bietet einen DALI-Ausgang, der bis zu 64 DALI-Teilnehmer unterstützt, und ermöglicht die Steuerung von Standard-DALI-Gerätetypen (z. B. DT6, DT8) über EN 62386-102-Befehle. Notkonverterfunktionen (DT1 gemäß EN 62386-202) und eine Reihe von Fehler- und Statusrückmeldeoptionen sind enthalten.

Vorteile

Das Netzwerk-Gateway/der Controller bietet eine integrierte DALI-Spannungsversorgung und KNX-Kommunikation für die zentrale Steuerung der Beleuchtung. Es unterstützt bis zu 64 DALI-Teilnehmer, 16 Beleuchtungsgruppen und 16 Szenen sowie Broadcast-Steuerung. Die integrierte Notkonverterunterstützung ermöglicht die Auslösung von Nottests (Funktion und Dauer) über KNX. Mehrere Funktionsmodi wie Slave, Treppenhaus, Zwang, Block und Szene sind verfügbar, und umfangreiche Fehler- und Störungsmeldungen vereinfachen die Überwachung und Wartung.

Geeignet für

• Integration in KNX-basierte Gebäudeautomationssysteme
• Steuerung von bis zu 64 DALI-Leuchten in gewerblichen oder öffentlichen Gebäuden
• Projekte, die eine zentrale Szenen- und Gruppenbeleuchtungssteuerung erfordern
• Installationen, die Notbeleuchtungstests und -überwachung über KNX benötigen

Technische Daten

• Hersteller: ABB, Modell 2CDG110198R0011
• Zertifizierung: DALI-2 (EN 62386)
• Eingänge: bis zu 264 V
• Abmessungen: 70 × 63,5 × 90 mm
• Schutzart: IP20
• DALI-Ausgänge: 1 Ausgang, bis zu 64 Teilnehmer
• Gruppen/Szenen: 16 Beleuchtungsgruppen, 16 Szenen
• Notlicht: DT1-Unterstützung gemäß EN 62386-202 (autarker Notkonverter)
• Unterstützte Gerätetypen: Standard-DALI-Geräte (z. B. DT6, DT8) über EN 62386-102

Verwendung

Montieren Sie den ABB 2CDG110198R0011 in einem geeigneten Gehäuse oder auf einer Hutschiene, wo IP20-Schutz ausreichend ist. Schließen Sie den KNX-Bus und die Netzversorgung (bis zu 264 V) gemäß der Installationsanleitung und den örtlichen Vorschriften an. Verdrahten Sie den DALI-Ausgang mit der DALI-Leitung mit bis zu 64 Geräten. Konfigurieren Sie Geräteadressen, Gruppen und Szenen über das KNX-Inbetriebnahmewerkzeug und legen Sie die Notkonverterparameter fest, falls Notbeleuchtungsfunktionen erforderlich sind. Überwachen Sie Status- und Fehlermeldungen über KNX, um den ordnungsgemäßen Betrieb zu überprüfen.

Empfehlungen

Verwenden Sie das Gerät in elektrischen Inneninstallationen mit IP20-Anforderungen; stellen Sie sicher, dass die DALI-Verkabelung den Empfehlungen der EN 62386 folgt. Führen Sie Inbetriebnahme- und Nottests über das KNX-System durch und halten Sie die ABB-Installationsanleitung für Verdrahtungs- und Sicherheitshinweise griffbereit.
