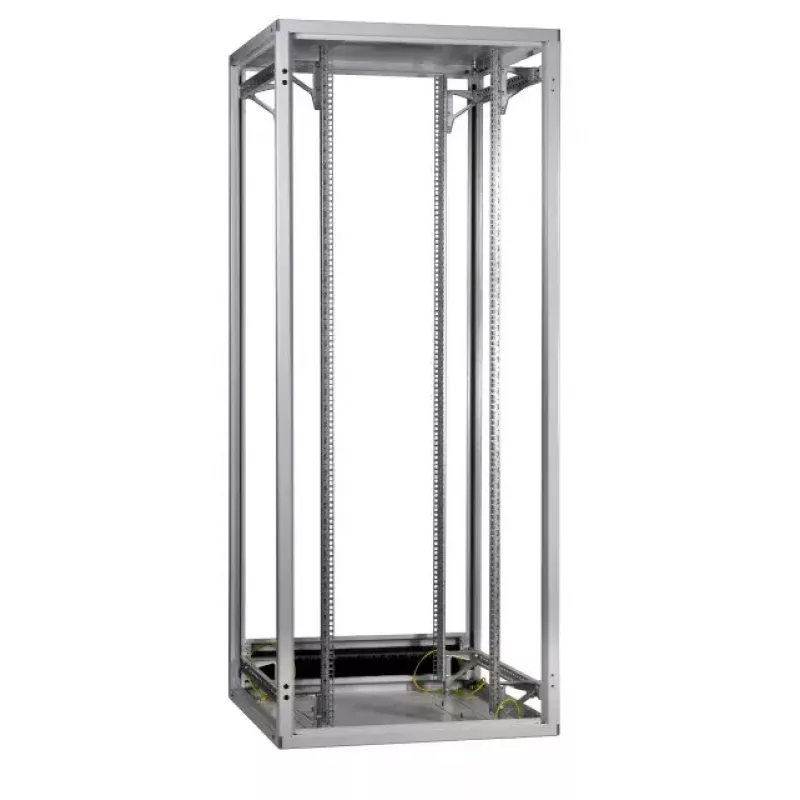

Freistehendes Rack EFB Elektronik PRO-4288GR.0D

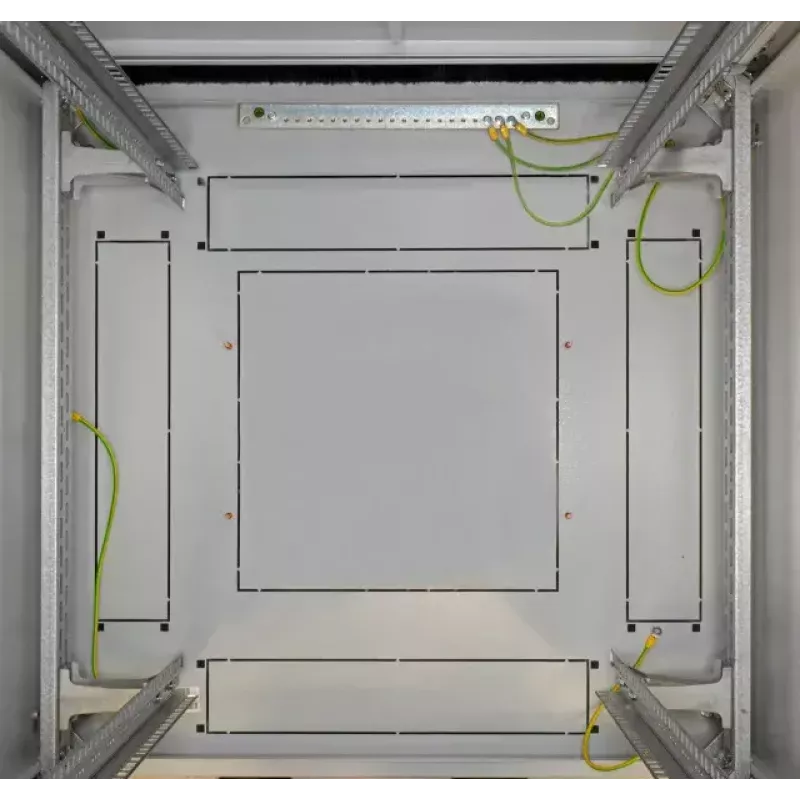

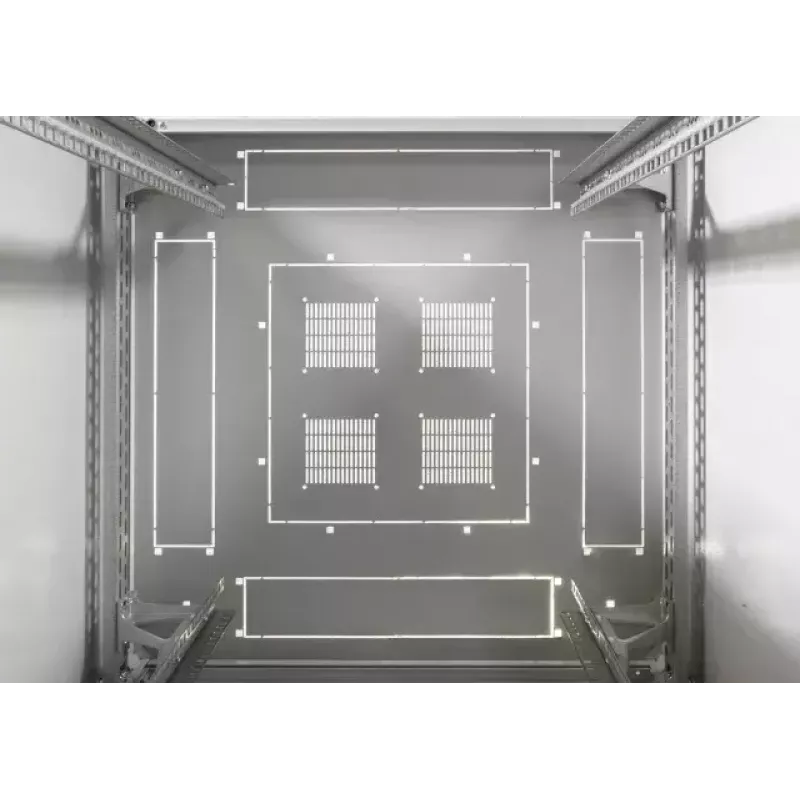

Das EFB Elektronik PRO-4288GR.0D ist ein 19" freistehender 42HE-Rackrahmen, der gemäß DIN41494-Normen gefertigt wurde. Aus verschraubtem Stahlblech konstruiert und vollständig vormontiert geliefert, ist der Schrank selbstbelüftet und abnehmbar. Er enthält vier verzinkte 19"-Profile (zwei vorne, zwei hinten) mit stufenloser Tiefenverstellung und gegenläufig nummerierten Höheneinheiten. Die Lieferung umfasst keine Front-/Rücktüren oder Seitenwände, um eine modulare individuelle Konfiguration zu ermöglichen; eingebaute Türen können mit einem links- oder rechtsseitigen Türanschlag versehen werden. Dach und Boden haben jeweils vier vorgeprägte Öffnungen (450 x 90 mm) für den Kabeleintritt und zur Montage von Lüftereinheiten; bei der 600 mm Schrankbreitenvariante ist der Kabeleintritt nur rückseitig. Alle Schrankteile sind intern geerdet.

Vorteile

Die Stahlblechkonstruktion und das vormontierte Design ermöglichen eine schnelle Installation und eine zuverlässige Unterstützung der eingebauten Geräte. Verzinkte, tiefenverstellbare 19"-Profile bieten flexible Montagemöglichkeiten und die gegenläufig nummerierten HE-Markierungen vereinfachen Installation und Inventarisierung der Geräte. Die modulare Lieferung ohne Türen oder Seitenwände ermöglicht eine kundenspezifische Konfiguration für spezifische Standortanforderungen. Vorgeprägte Kabel- und Lüfteröffnungen sowie interne Erdung unterstützen eine geordnete Verkabelung und grundlegende elektrische Sicherheit.

Geeignet für

• Serverräume und Rechenzentren, die 19"-Rackausrüstung beherbergen
• Netzwerkverteiler und Telekommunikationsinstallationen
• Kundenspezifische Installationen, die modulare Türen und Seitenwände erfordern
• Umgebungen, die Kabelmanagement und aktive Kühlungsoptionen benötigen

Wichtige Spezifikationen

• Standard: 19" Rackrahmen nach DIN41494
• Rackkapazität: 42HE
• Abmessungen (B×T×H): 800 × 800 × 1963 mm
• Material: verschraubtes Stahlblech, verzinkte 19"-Profile
• Tragfähigkeit: bis zu 1000 kg (laut Herstellerangaben)
• IP-Schutzart: IP20
• Farbe: Grau
• Lieferung: nur Rahmen — Front-/Rücktüren und Seitenwände nicht enthalten

Anwendung

Stellen Sie das vormontierte Rack an der gewünschten Position auf und achten Sie auf ausreichende Belüftungs- und Kabelzugangsfreiräume. Passen Sie die vorderen und hinteren 19"-Profile an die erforderliche Tiefe für Ihre Geräte an und befestigen Sie die Geräte mit standardmäßigem 19"-Montagezubehör. Falls Türen oder Seitenwände benötigt werden, wählen Sie kompatible Module aus und montieren Sie diese unter Verwendung der vorgesehenen Befestigungspunkte; der Türanschlag kann links oder rechts eingestellt werden. Nutzen Sie die vorgeprägten Öffnungen in Dach und Boden für geführte Kabel oder zum Einbau von Lüftereinheiten; beachten Sie die ausschließlich rückseitige Kabeleintrittsbeschränkung bei Modellen mit 600 mm Breite. Schließen Sie die Erdung gemäß Ihren Standorterdungsverfahren an.

Empfehlungen

Verteilen Sie bei der Installation das Gewicht gleichmäßig über das Rack und befestigen Sie schwere Komponenten zum Erhalt der Stabilität im unteren Bereich. Planen Sie die Kabelführung vor der Gerätemontage und nutzen Sie die vorgeprägten Öffnungen zur Trennung von Strom- und Datenkabeln. Stellen Sie sicher, dass die installierten Kühleinheiten und Belüftungsabstände den thermischen Anforderungen Ihrer Geräte entsprechen.
