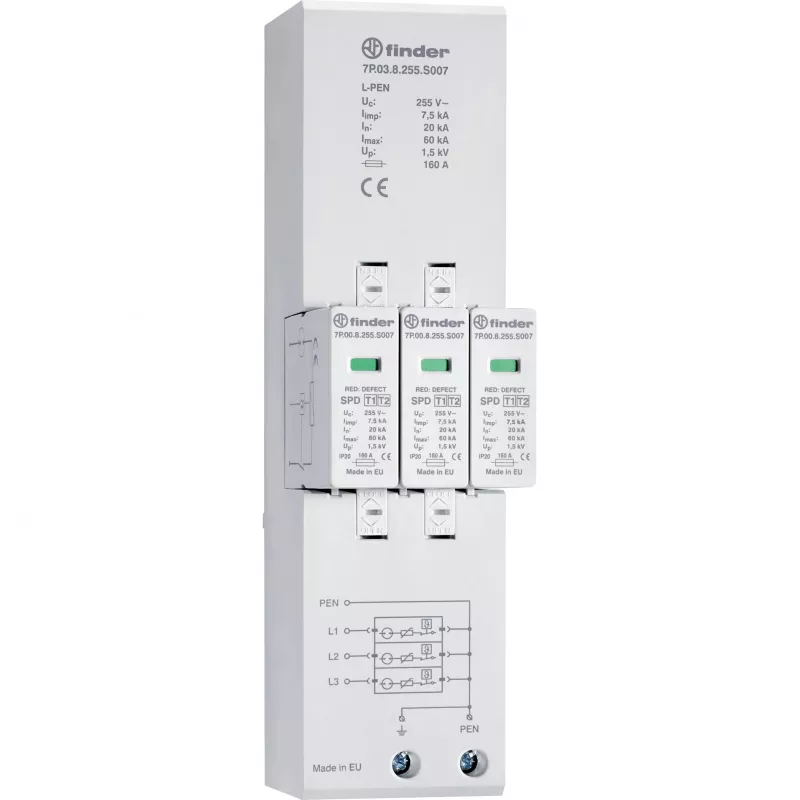

Finder 7P.03.8.255.S007 Kombi-Ableiter Typ 1+2 für dreiphasige TN-C-Netze

Der Finder 7P.03.8.255.S007 zeichnet sich durch die Kombination von Typ-1- und Typ-2-Überspannungsschutz in einem einzigen DIN-Schienenmodul aus, wodurch separate Ableiter in dreiphasigen TN-C-Systemen überflüssig werden. Seine Dauerbetriebsspannung von 255 V und der gesamte Impulsstrom von 21 kA machen ihn geeignet für Installationen, bei denen hochenergetische Blitzströme und Schaltüberspannungen von einem kompakten Gerät bewältigt werden müssen.

Highlights

• Kombi-Ableiter Typ 1+2 für dreiphasige TN-C-Netze
• Nennableitstoßstrom 20 kA, Impulsstrom 7 kA pro Pol
• Niedriges Schutzlevel < 1,5 kV
• DIN-Schienenmontage, IP20-Schutz

Im täglichen Einsatz

Der 7P.03.8.255.S007 wird am Hausanschluss oder in der Hauptverteilung installiert und schützt alle drei Phasen vor transienten Überspannungen. Seine Metalloxid-Varistor-Technologie spricht in weniger als 100 Nanosekunden an und hält die Restspannung unter 1,5 kV. Das Thermoplast-Gehäuse ist nach UL 94 V-0 eingestuft, und das Gerät akzeptiert Leiter bis 35 mm² für sichere Verbindungen.

Technische Daten

• SPD-Typ: Kombi-Ableiter Typ 1 + Typ 2
• Netzwerkkonfiguration: 3-phasig TN-C
• Nennspannung (Un): 230/400 V AC
• Maximale Dauerbetriebsspannung (Uc): 255 V AC
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Impulsstrom (Iimp) pro Pol: 7 kA (10/350 µs)
• Gesamtimpulsstrom (Iimp gesamt): 21 kA (10/350 µs)
• Schutzlevel (Up): < 1,5 kV
• Ansprechzeit (tA): < 100 ns
• Betriebstemperaturbereich: -40°C bis +80°C
• Schutzart: IP20
• Montageart: DIN-Schiene (EN 60715)
• Anzahl der Pole: 3 (L1, L2, L3)
• Technologie: Metalloxid-Varistor (MOV)
• Fernmeldekontakt: Nein
• Gehäusematerial: Thermoplast, UL 94 V-0
• Max. Leiterquerschnitt: 35 mm² (starr/flexibel)
• Kurzschlussfestigkeit (Isccr): 50 kA (mit externer Sicherung)

Abschließende Bemerkung

Für dreiphasige TN-C-Installationen reduziert dieser Kombi-Ableiter die Anzahl der Komponenten und vereinfacht die Verkabelung, während er sowohl Blitzstrom- als auch Überspannungsschutz in einem Gerät bietet.
