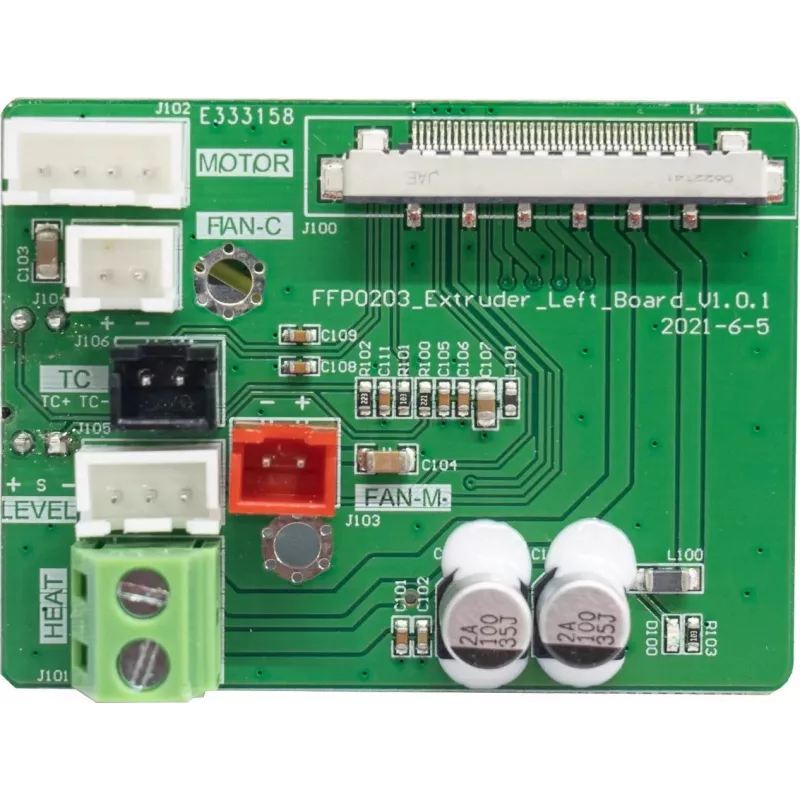

Extruder-Adapterplatine FlashForge 30002137001 für C3P L

Die FlashForge Extruder-Adapterplatine für C3P L ist eine elektronische Ersatzkomponente, die dazu dient, die Extruderbaugruppe mit der Hauptplatine des Druckers zu verbinden. Sie leitet Steuersignale und Strom an den Extruder weiter und stellt so die ordnungsgemäße Kommunikation zwischen Schrittmotoren, Heizelementen, Thermistoren und der Steuerelektronik wieder her oder hält sie aufrecht. Als direkt passendes Ersatzteil für C3P L-Modelle konzipiert, ermöglicht die Adapterplatine Technikern und Anwendern die Reparatur oder Aufrüstung des Extrudersystems ohne größere Umbauten.

Vorteile

Diese Adapterplatine bietet eine präzise und zuverlässige Verbindung zwischen dem Extruder und der Hauptelektronik und reduziert Ausfallzeiten, die durch Steckerfehler oder Ausfälle auf Platinenebene verursacht werden. Die Komponente ist so ausgelegt, dass sie die für den C3P L-Extruder erforderlichen elektrischen und mechanischen Spezifikationen erfüllt und so eine gleichbleibende Signalintegrität und Stromversorgung gewährleistet. Die Verwendung einer dedizierten Adapterplatine kann Reparaturen vereinfachen, das Risiko von Fehlverkabelungen verringern und die Funktionalität schneller wiederherstellen als der Austausch größerer Baugruppen.

Geeignet für

• Reparatur eines nicht reagierenden Extruders bei FlashForge C3P L-Druckern
• Ersatz beschädigter oder korrodierter Extruderanschlusselektronik
• Servicewerkstätten, die routinemäßige Wartungen oder Elektroniktausche durchführen
• Aufrüstungen, bei denen eine Trennung der Extruderelektronik von der Hauptplatine erforderlich ist

Wichtige Spezifikationen

• Funktion: Extruder-zu-Hauptplatine-Adapter für Signal- und Stromführung
• Kompatibilität: ausgelegt für FlashForge C3P L Extruderbaugruppen
• Anschlüsse: mehrpolige Steckverbinder für Schrittmotor-, Heizungs-, Thermistor- und Steuersignale
• Formfaktor: kompakte Platine, passend für die Befestigungspunkte des C3P L-Extruders
• Elektrisch: ausgelegt für die typischen Heiz- und Motorströme von Desktop-FDM-Druckern

Anwendung

Schalten Sie den Drucker aus und trennen Sie ihn vom Stromnetz, bevor Sie mit Wartungsarbeiten beginnen. Entfernen Sie die Zugangspaneele der Extruderbaugruppe, um an die vorhandenen Kabel und Stecker zu gelangen. Ziehen Sie den Originalen Kabelbaumstecker vom Extruder ab und lösen Sie gegebenenfalls vorhandene Halteschrauben oder Clips, die den alten Adapter sichern. Bringen Sie die Ersatz-Adapterplatine an der vorgesehenen Position an, schließen Sie die Kabelbäume wieder an, wobei jeder Stecker sicher einrasten muss, und befestigen Sie mechanische Halterungen. Bauen Sie die Paneele wieder ein, stellen Sie die Stromversorgung wieder her und führen Sie eine kontrollierte Startsequenz durch. Überprüfen Sie vor dem Druckbetrieb die Bewegung des Extrudermotors, die korrekte Temperaturanzeige des Thermistors und den stabilen Betrieb des Heizelements über die Diagnose- oder Steuerschnittstelle des Druckers.

Empfehlungen

Treffen Sie beim Umgang mit der Adapterplatine geeignete Schutzmaßnahmen gegen elektrostatische Entladung (ESD). Überprüfen Sie die Ausrichtung der Stecker und die Pinbelegung, bevor Sie die Stromversorgung einschalten. Bei Unsicherheiten bezüglich der Installation ziehen Sie das Servicehandbuch des Druckers oder einen qualifizierten Techniker zu Rate, um Schäden am Extruder oder der Hauptplatine zu vermeiden.
