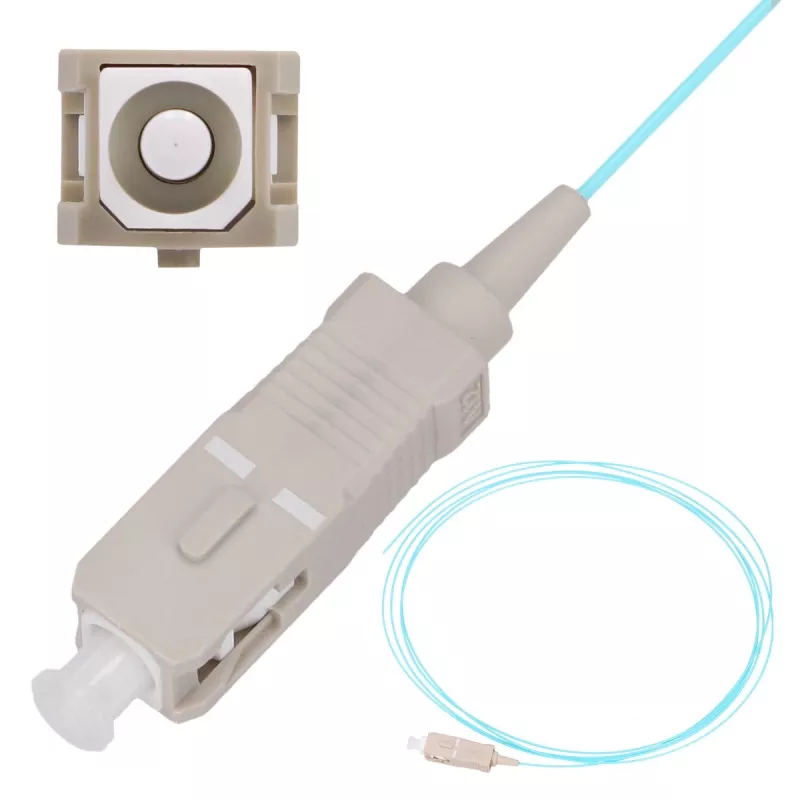

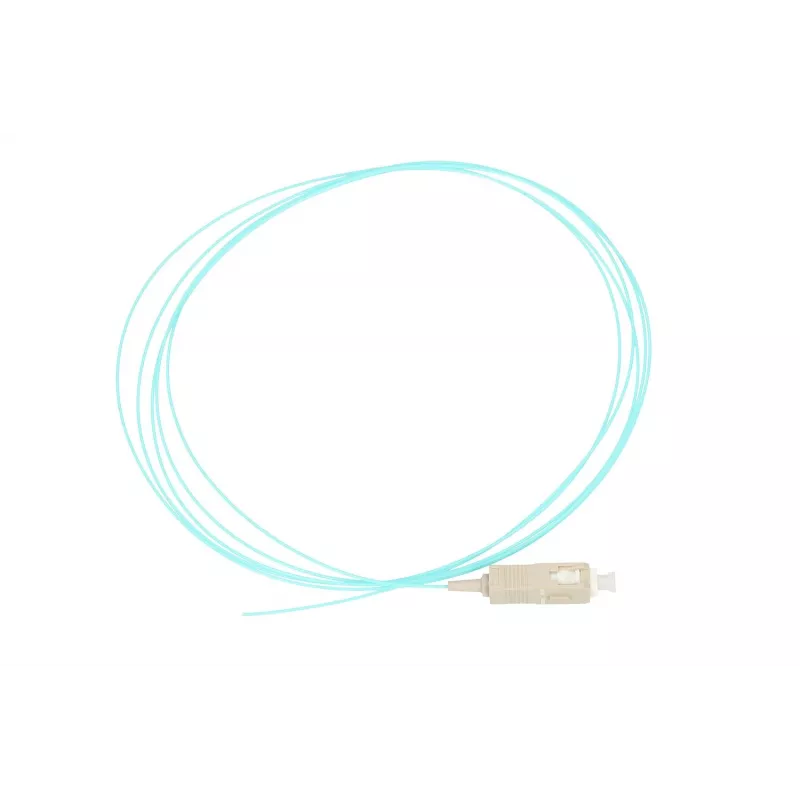

Extralink SC/UPC Pigtail Multimode OM3 50/125 µm 2 m FTTH, Easy Strip

Extralink SC/UPC Pigtail Multimode OM3 50/125 µm, 2 m, Easy Strip ist ein werksseitig konfektioniertes kurzes Kabel für FTTH- und Kurzstrecken-Multimode-Netzwerke. Das Pigtail verwendet eine OM3 50/125 µm Multimode-Faser mit einer standardmäßigen SC/UPC-Ferrule für zuverlässige physische Verbindungen zu Patchpanels, Spleißkassetten und aktiven Geräten. Der Kabelmantel verfügt über ein Easy-Strip-Design, um die Vorbereitung für das Spleißen und die Terminierung in Feldgehäusen oder Verteilerboxen zu vereinfachen.

Vorteile

Das Pigtail bietet eine gleichbleibende optische Leistung, die typisch für OM3-Multimode-Fasern ist und sich für Kurzstreckenverbindungen mit höherer Bandbreite eignet. Der SC/UPC-Stecker bietet eine reflektionsarme physische Kontaktverbindung, die mit standardmäßigen SC-Adaptern und Patchpanels kompatibel ist. Der Easy-Strip-Mantel reduziert die Vorbereitungszeit während der Installation und ermöglicht einen schnelleren und saubereren Zugang zur Faser für das Spleißen. Eine kompakte Länge von 2 m hält das überschüssige Kabel in Spleißgehäusen und Geräteschränken handhabbar.

Geeignet für

• FTTH-Drop-Installationen und gebäudeinterne Faserverteilung
• Terminierung innerhalb von Spleißgehäusen und optischen Verteilern
• Anschluss von multimodalen CCTV- und Videoübertragungssystemen
• Kurzstrecken-Datencenter-Verbindungen und Patching innerhalb von Geräteschränken

Wichtige Spezifikationen

• Fasertyp: Multimode OM3, 50/125 µm
• Stecker (ein Ende): SC/UPC
• Kabellänge: 2 m
• Mantel: Easy-Strip-Design für vereinfachtes Abisolieren
• Typische Verwendung: Werksseitig terminiertes Pigtail zum Spleißen und Patching

Verwendung

Bereiten Sie den Installationsort vor, indem Sie das Spleißgehäuse oder das Patchpanel montieren. Verwenden Sie den Easy-Strip-Mantel, um den Puffer und den Cladding mit Standard-Abisolierwerkzeugen freizulegen, und befolgen Sie die bewährten Verfahren zur Faserhandhabung, um Verschmutzungen zu vermeiden. Befestigen Sie das Pigtail in der Spleißkassette oder dem Managementpanel und führen Sie eine Fusions- oder mechanische Spleißung durch, um es mit der verlegten permanenten Faser zu verbinden. Nach dem Spleißen führen Sie den SC/UPC-Stecker zum entsprechenden Adapter- oder Geräteport und überprüfen Sie die optische Kontinuität und Dämpfung mit einem visuellen Fehlersuchgerät oder einem Leistungsmessgerät.

Empfehlungen

Behandeln Sie die OM3-Multimode-Faser mit standardmäßiger Faservorsicht: Halten Sie die Stecker sauber, vermeiden Sie enge Biegungen, die den Biegeradius des Kabels überschreiten, und verwenden Sie geeignete Spleißschutzvorrichtungen. Verwenden Sie Reinigungstücher und Inspektionswerkzeuge, bevor Sie SC/UPC-Stecker verbinden, und überprüfen Sie die Verbindungsleistung nach der Installation, um die erwartete Dämpfung und Konnektivität sicherzustellen.
