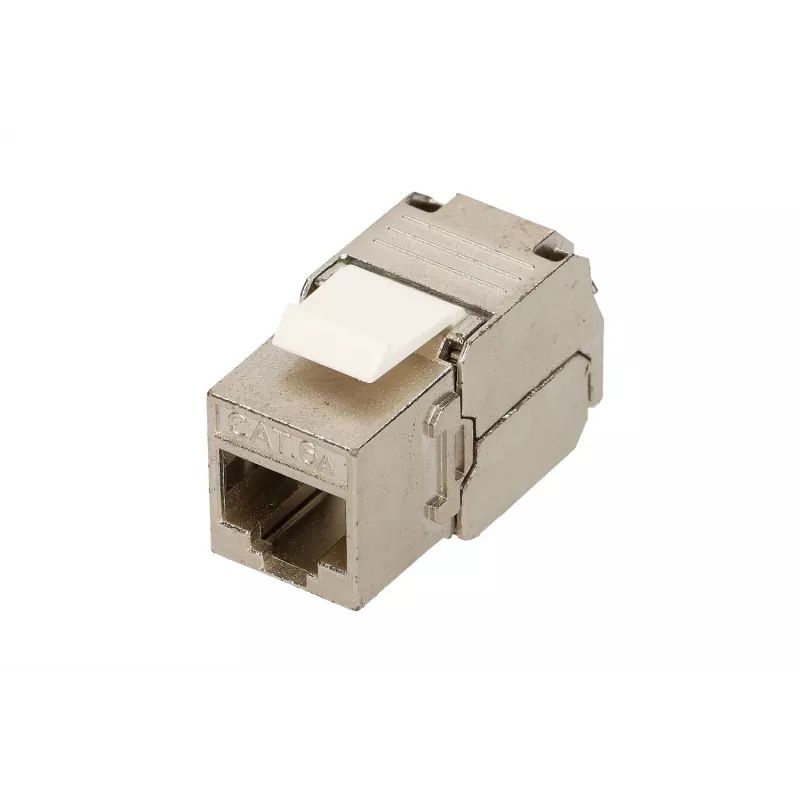

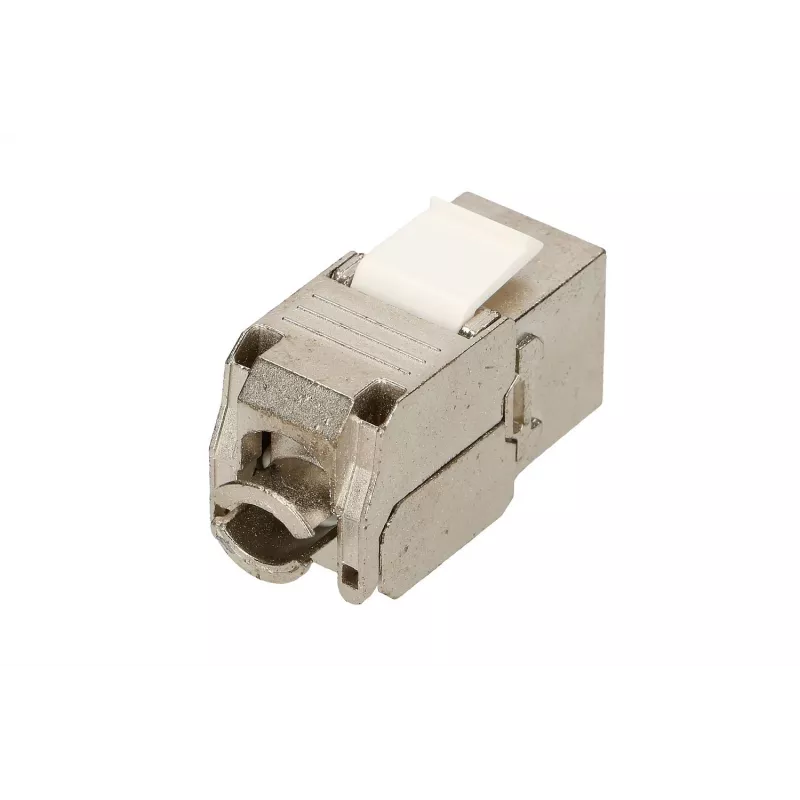

Extralink Keystone CAT6A STP RJ45 abgewinkelter Metall-Keystone-Einsatz, Einzelport

Extralink Keystone CAT6A STP RJ45 abgewinkelter Metall-Keystone-Einsatz, Einzelport, ist ein geschirmtes Keystone-Modul für CAT6A-Installationen. Das abgewinkelte Metallgehäuse und die RJ45-Buchse bieten eine kompakte, langlebige Lösung zum Anschließen von geschirmten Twisted-Pair-Kabeln (STP) in Wanddosen, Patchpanels oder Aufputzgehäusen. Es unterstützt Hochgeschwindigkeitsverbindungen mit 10 Gigabit Ethernet und ist für professionelle strukturierte Verkabelungssysteme in Büronetzwerken, Serverräumen und Datenverteilern konzipiert.

Vorteile

Die Metallkonstruktion sorgt für effektive Abschirmung gegen elektromagnetische Störungen und verbessert die Erdungskontinuität bei Verwendung mit geschirmten Kabeln und kompatiblen Dosen. Das abgewinkelte Format entlastet die Kabel und erleichtert die Platzverwaltung in beengten Patchpanels oder Dosen. Die Kompatibilität mit CAT6A-Leistungsniveaus bietet Reserven für bandbreitenintensive Anwendungen und macht Installationen zukunftssicher, wenn höhere Datenraten und geringeres Übersprechen erforderlich sind.

Geeignet für

• Anbringen von geschirmten CAT6A-Ethernetkabeln in Wanddosen und Patchpanels
• Umgebungen mit hoher Packungsdichte und Serverräume
• Büronetzwerke, VoIP, IP-Kameras und vernetzte Arbeitsstationen
• Bereiche mit potenziellen elektromagnetischen Störungen, in denen STP-Abschirmung erforderlich ist

Wichtige Spezifikationen

• Steckertyp: RJ45-Buchse, abgewinkelt
• Kategorie: CAT6A, geschirmtes Twisted-Pair (STP)
• Gehäusematerial: Keystone-Metallgehäuse
• Portanzahl: Ein-Port-Keystone-Modul
• Anwendung: strukturierte Verkabelung für bis zu 10 Gigabit Ethernet

Verwendung

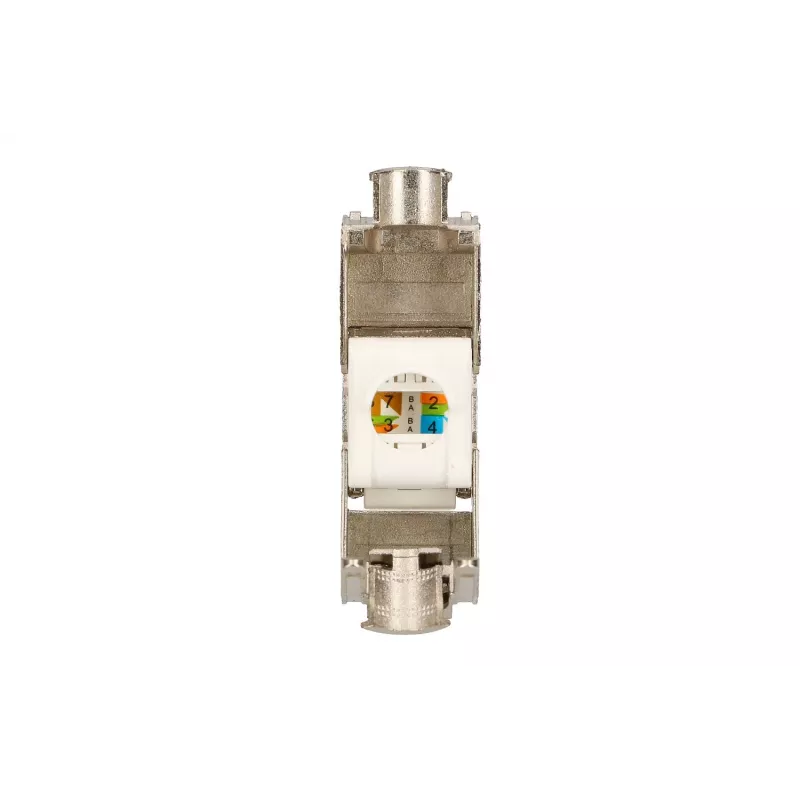

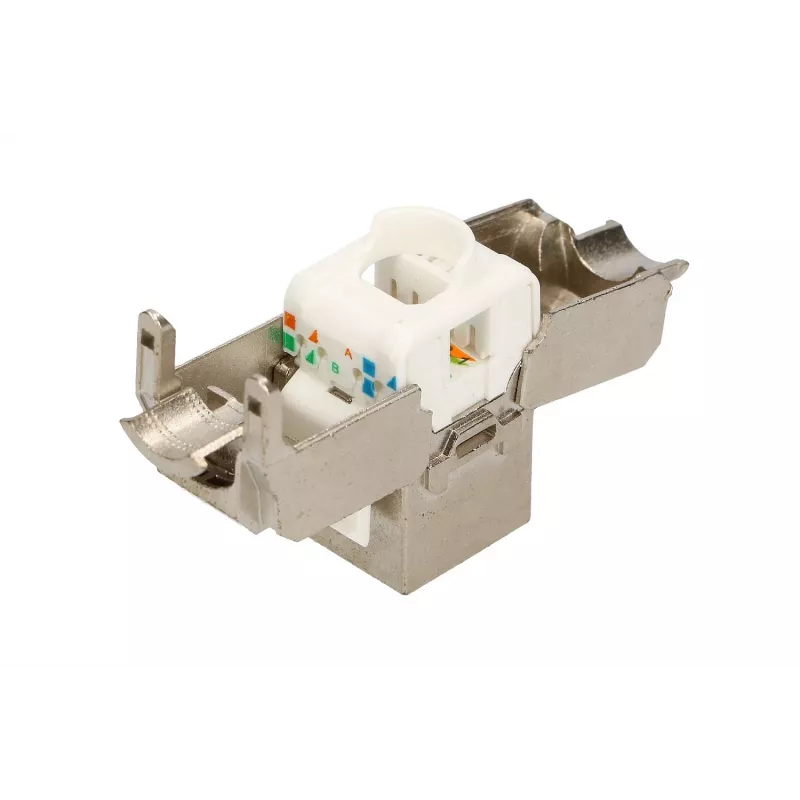

Bereiten Sie ein geschirmtes CAT6A-Kabel vor, indem Sie den Außenmantel entfernen und den Erdungsdraht sowie die Folienschirmung gemäß den Installationsstandards freilegen. Schließen Sie die einzelnen Adern an die IDC- oder Schneidklemmen des Keystone-Einsatzes gemäß dem auf dem Modul aufgedruckten Farbcode an. Stellen Sie sicher, dass die Kabelschirmung und der Erdungsdraht mit dem Erdungspunkt des Einsatzes verbunden sind. Setzen Sie den bestückten Keystone in eine kompatible Wanddose oder Patchpanel-Öffnung ein, bis er einrastet. Testen Sie nach der Montage die Strecke mit einem Netzwerktester, der die CAT6A-Leistung und die Durchgängigkeit der Schirmung überprüft.

Empfehlungen

Verwenden Sie kompatible geschirmte Steckverbinder, Metallblenden und ordnungsgemäß gebondete Kabeltrassen oder Erdungspunkte, um die Wirksamkeit der STP-Abschirmung zu erhalten. Vermeiden Sie scharfe Biegungen in der Nähe der Anschlussstelle und befolgen Sie die TIA/EIA- oder ISO/IEC-Verkabelungsstandards für optimale Leistung.
