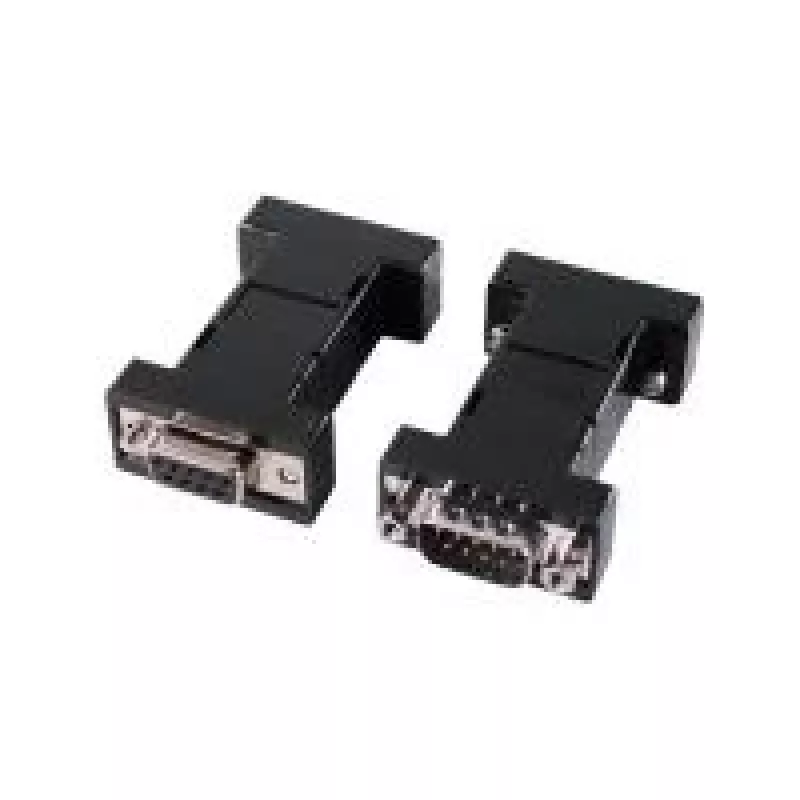

EXSYS EX-47200 RS-232 zu TTL Konverter mit wählbaren 3,3V/5V Pegeln

Entwickler von Embedded-Systemen und industrielle Integratoren müssen oft ältere RS-232-Geräte mit modernen TTL-basierten Mikrocontrollern oder Sensoren verbinden. Der EXSYS EX-47200 überbrückt diese Lücke mit einem kompakten Konverter, der sowohl 3,3V- als auch 5V-Logikpegel verarbeitet. Er verfügt über einen DB9-Stecker (männlich) für RS-232 und einen 5-poligen Klemmenblock für TTL-Signale, was die Verkabelung in kundenspezifischen Projekten oder Testaufbauten vereinfacht.

Hauptspezifikationen

• Wandelt RS-232 in TTL (Transistor-Transistor-Logik) um
• Wählbare TTL-Spannung: 3,3V oder 5V
• RS-232-Anschluss: 1x DB9, männlich
• TTL-Anschluss: 1x 5-poliger Klemmenblock
• Maximale Datenrate: 230,4 Kbps
• Stromversorgung über RS-232-Port (DTR/RTS) oder extern 5V DC
• LED-Anzeigen für Strom, TxD und RxD
• Betriebstemperatur: -20°C bis 70°C
• Gehäusematerial: Kunststoff

Warum dieses Produkt wählen

Der EX-47200 bietet flexible Stromversorgungsoptionen und klare Status-LEDs, die die Fehlersuche während der Entwicklung vereinfachen. Sein breiter Betriebstemperaturbereich macht ihn sowohl für Labor- als auch für Feldeinsätze geeignet.

Ideale Anwendungsfälle

• Anbindung älterer RS-232-Geräte an TTL-basierte Mikrocontroller
• Industrielle Automatisierung und Steuerungssysteme
• Prototyping und Test von Embedded-Systemen

Gut zu wissen

Der Klemmenblock enthält VCC- und VIO-Pins für externe Stromversorgung und Spannungsreferenz, wodurch Sie die Signalpegel präzise steuern können.
