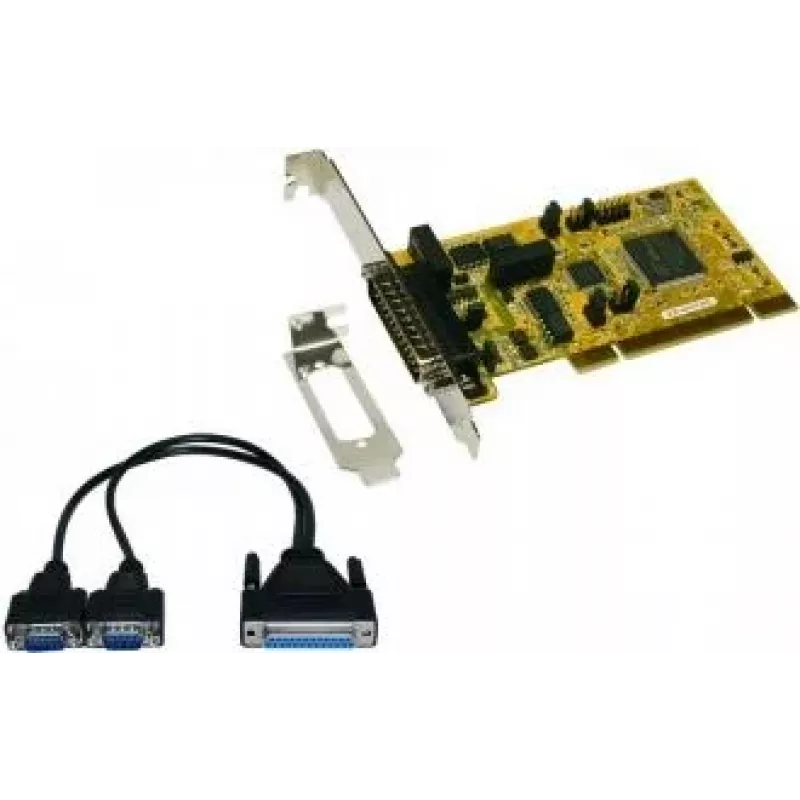

EXSYS EX-42372IS 2-Port PCI RS-422/485 Serielle Karte mit Überspannungsschutz, Low Profile

Industrie-PCs und Legacy-Geräte benötigen oft eine zuverlässige serielle RS-422/485-Konnektivität, aber vielen modernen Systemen fehlen diese Anschlüsse. Die EXSYS EX-42372IS löst dieses Problem, indem sie zwei Hochgeschwindigkeits-RS-422/485-Anschlüsse über einen PCI-Steckplatz hinzufügt, mit robustem Überspannungsschutz gegen elektrische Transienten.

Für wen ist es geeignet

Diese Karte ist ideal für Systemintegratoren, Ingenieure in der industriellen Automatisierung und IT-Fachleute, die Geräte wie SPS, Sensoren, Barcode-Scanner oder POS-Terminals an einen Desktop-Computer anschließen müssen. Ihr Low-Profile-Formfaktor macht sie geeignet für Slimline- oder Small-Form-Factor-PCs.

Hauptmerkmale

• Zwei serielle RS-422/485-Anschlüsse mit DB9-Steckern
• 15KV ESD- und 600W-Überspannungsschutz an jedem Anschluss
• Unterstützt RS-422 Vollduplex und RS-485 Halb-/Vollduplex-Modi
• 128-Byte-FIFO-Puffer pro Anschluss für reibungslosen Datenfluss
• Datenraten bis zu 921,6 Kbps
• Enthält sowohl Low-Profile- als auch Standard-Bleche
• Universelle PCI-Kompatibilität (3,3V/5V)

Spezifikationen

• Busschnittstelle: PCI 32-Bit
• Chipsatz: Oxford OX16C950-kompatibler UART
• Serielle Standards: RS-422, RS-485
• Anschlüsse: 2x DB9 Stecker
• FIFO-Puffer: 128-Byte Senden/Empfangen pro Anschluss
• Baudrate: bis zu 921,6 Kbps
• Überspannungsschutz: 15KV ESD, 600W Überspannung
• Betriebsmodi: RS-422 Vollduplex, RS-485 2-Draht-Halbduplex, 4-Draht-Vollduplex
• RS-485-Terminierung: software-selektierbar 120 Ohm
• Flusskontrolle: Hardware (RTS/CTS), Software (XON/XOFF)
• Parität: gerade, ungerade, keine, Mark, Space
• Datenbits: 5, 6, 7, 8
• Stoppbits: 1, 1,5, 2
• Kompatible Betriebssysteme: Windows (32/64-Bit), Linux

Tipps

Für RS-485-Netzwerke aktivieren Sie die 120-Ohm-Terminierung nur an den Geräten an den Enden des Busses, um Signalreflexionen zu vermeiden. Das mitgelieferte Low-Profile-Blech ermöglicht die Installation in schlanken Desktop-Gehäusen.
