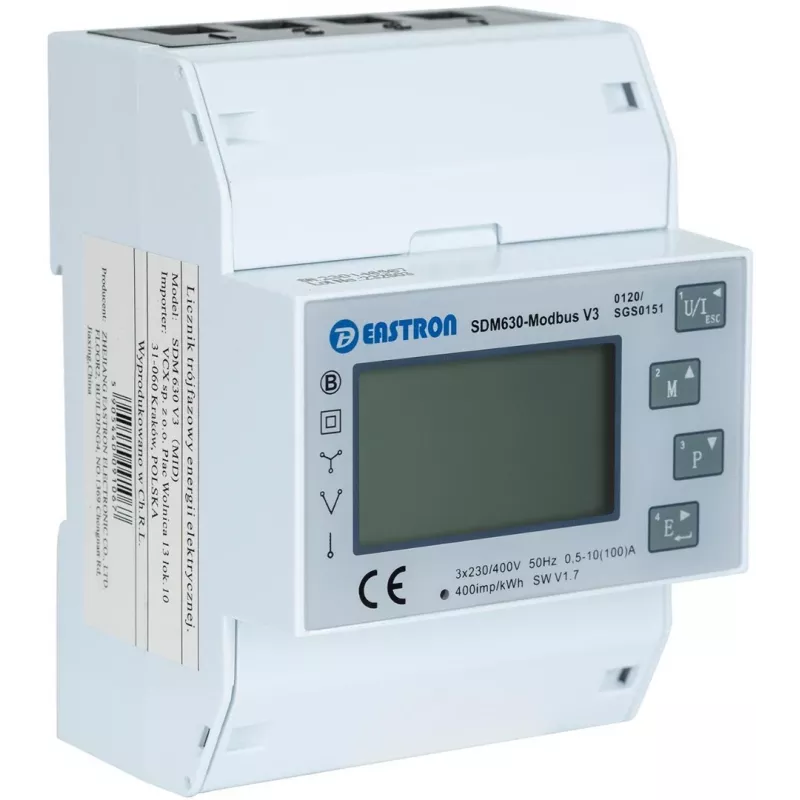

VCX SDM 630 MODBUS V3 Drehstrom-Energiezähler

Der VCX SDM 630 MODBUS V3 ist ein Drehstrom-Energiezähler mit MODBUS RTU-Kommunikation und LCD-Anzeige. Er misst Wirkenergie mit Genauigkeitsklasse 1 und unterstützt einen Strombereich bis 100 A.

Hauptmerkmale

• Drehstrom-Energiezähler
• MODBUS RTU-Kommunikation
• LCD-Anzeige
• Wirkenergiemessung Klasse 1 (IEC 62053-21)
• DIN-Schienenmontage (DIN 43880)
• IP51-Schutz (Innenraumnutzung)
• Selbstverlöschendes Material Ul94 V-0

Technische Daten

• Marke: VCX
• MPN: SPC-AM-OTH-17446
• Modell: SDM 630 M
• AC-Spannung (Un): 3×230(400) V
• Spannungsbereich: 80–120% Un
• Spannungsmessbereich: 100–289 V (L-N) / 173–500 V (L-L)
• Basisstrom (Ib): 10 A
• Maximalstrom (Imax): 100 A
• Minimalstrom (Imin): 0,5 A
• Anlaufstrom: 0,4% Ib
• Leistungsaufnahme: ≤ 2 W / 10 VA (Spannungsmesskreis); ≤ 4 VA (Strommesskreis)
• Spannungsgenauigkeit: 0,5% des Maximalbereichs
• Stromgenauigkeit: 0,5% des Nennwerts
• Frequenzgenauigkeit: 0,2% der mittleren Frequenz
• Leistungsfaktor-Genauigkeit: 1% von Eins (0,01)
• Wirkleistung (W): ±1% des Maximalbereichs
• Blindleistung (VAr): ±1% des Maximalbereichs
• Scheinleistung (VA): ±1% des Maximalbereichs
• Wirkenergie (Wh): Klasse 1 IEC 62053-21
• Blindenergie (VARh): ±1% des Maximalbereichs
• Ansprechzeit: Eingangssprung 1 s, typisch, auf >99% des Endwerts bei 50 Hz
• Betriebsumgebungstemperatur: -25°C bis 55°C
• Lagertemperatur: -40°C bis 70°C
• Relative Luftfeuchtigkeit: 0–95% nicht kondensierend
• Höhe: bis 2000 m über Meeresspiegel
• Aufwärmzeit: 5 s
• Vibration: 10 Hz bis 50 Hz, 2g, IEC 60068-2-6
• Schock: 30g
• DIN-Schienenabmessungen: 72×100 mm (Breite x Höhe) gemäß DIN 43880
• Montage: DIN-Schiene (DIN 43880)
• Schutzart: IP51 (Innenraum)
• Material: selbstverlöschender Kunststoff Ul94 V-0
• Anzeige: 400 Imp/kWh
