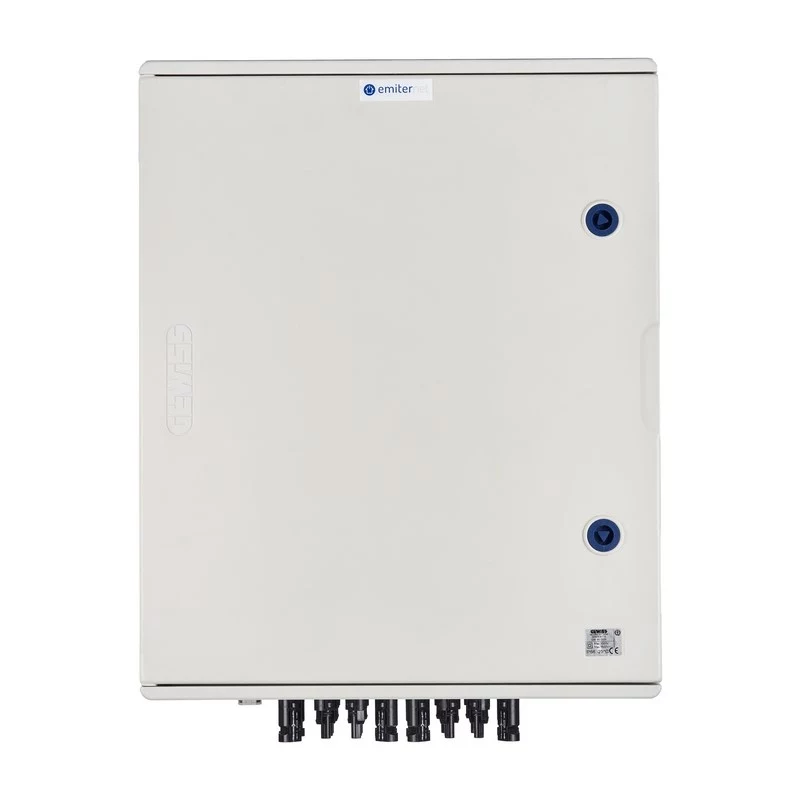

EMITER EM-1096_DCAC PV DC/AC-Schaltanlage, IP66 hermetisch, Dehn Typ 1+2 SPD, 6 MPPT, 100A 3-phasig

Solartechniker und PV-Installateure, die an kommerziellen Dach- oder Freiflächenanlagen arbeiten, benötigen einen zuverlässigen, wetterfesten Verbindungspunkt zwischen den DC-Strings und dem AC-Netz. Die EMITER EM-1096_DCAC-Schaltanlage bündelt sechs PV-Strings mit individuellen MPPT-Eingängen, bietet Dehn Typ 1+2 Überspannungsschutz auf DC- und AC-Seite und beherbergt einen 100A dreiphasigen Sicherungs-Lasttrennschalter in einem hermetischen IP66-Gehäuse. Dieses Gerät ist für raue Außenumgebungen konzipiert, in denen Staub, Regen und Temperaturschwankungen zum Alltag gehören.

Hauptspezifikationen

• Gehäuse: Hermetisch, IP66-zertifiziert für vollständigen Schutz gegen Staub und starke Wasserstrahlen
• DC-Seite: 6 PV-String-Eingänge, 6 MPPT-Kanäle, Dehn Typ 1+2 Überspannungsableiter, max. Systemspannung 1000V DC
• AC-Seite: Dehn Typ 1+2 Überspannungsableiter, 3-phasige Konfiguration, Nennstrom 100A
• AC-Trennung: 100A Sicherungs-Lasttrennschalter (FR) zur sicheren Trennung
• Zusatzfunktionen: Phasenüberwachung und Hilfssteckdose für Wartungswerkzeuge
• Überspannungsschutz-Marke: Dehn – branchenführende SPD-Technologie

Warum dieses Produkt wählen

Diese Schaltanlage eliminiert die Notwendigkeit separater DC- und AC-Schutzboxen, spart Installationszeit und reduziert die Verkabelungskomplexität. Das hermetische IP66-Gehäuse gewährleistet langfristige Zuverlässigkeit auch in Küsten- oder Hochfeuchtigkeitsgebieten. Mit Dehn Typ 1+2 Überspannungsableitern auf beiden Seiten sind Ihre Wechselrichter und nachgeschalteten Geräte vor blitzinduzierten Transienten geschützt. Der integrierte Sicherungs-Lasttrennschalter ermöglicht eine sichere manuelle Trennung für Wartungsarbeiten.

Ideale Anwendungsfälle

• Kommerzielle Dach-PV-Anlagen, die eine kompakte, wetterfeste DC/AC-Zusammenführung erfordern
• Freiflächen-Solarparks in staubigen, regnerischen oder Küstenumgebungen
• Installationen, bei denen separate DC- und AC-Schutzboxen unpraktisch sind
• Projekte, die hohe Überspannungsschutzstandards (Typ 1+2) für Wechselrichtersicherheit erfordern

Gut zu wissen

Die EM-1096_DCAC ist für dreiphasige AC-Netze mit einem Nennstrom von 100A ausgelegt. Ihre sechs MPPT-Eingänge ermöglichen eine unabhängige Optimierung jedes PV-Strings, wodurch der Energieertrag auch bei Teilverschattung maximiert wird. Die Hilfssteckdose bietet praktische Stromversorgung für Wartungswerkzeuge, während die Phasenüberwachung eine zusätzliche Ebene der Betriebssicherheit bietet. Die hermetische Abdichtung verhindert interne Kondensation und verlängert die Lebensdauer der Komponenten.
