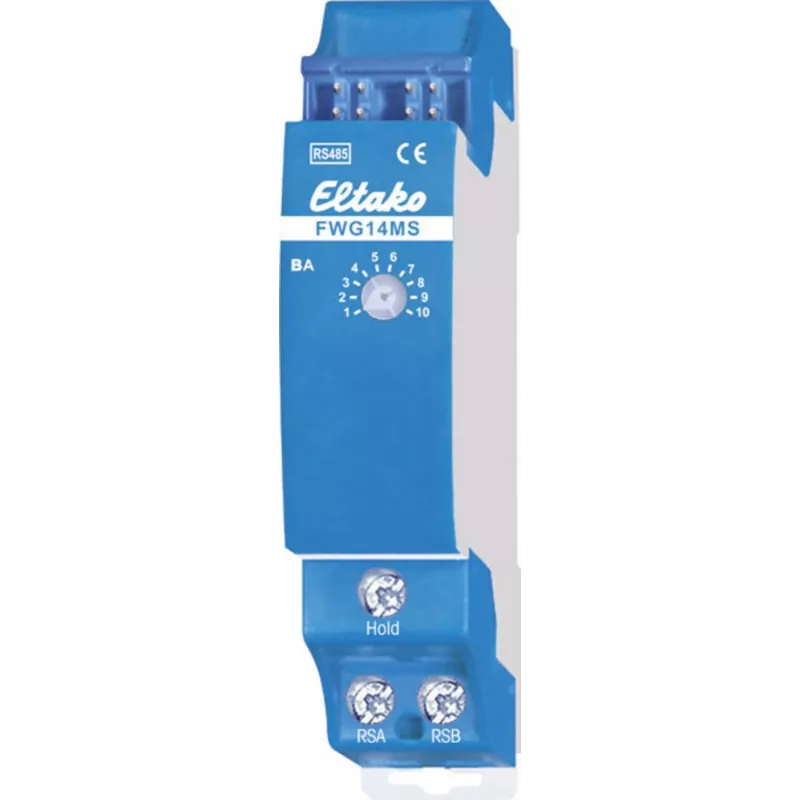

Eltako FWG14MS Funk-Gateway für DIN-Schiene, RS485-Bus, 868,3 MHz 30014072

Integratoren von Gebäudeautomation und Elektriker verlassen sich auf das Eltako FWG14MS, um drahtlose Eltako-Funk-Geräte mit dem verdrahteten RS485-Bus in Wohn- und Gewerbeinstallationen zu verbinden. Auf einer Standard-DIN-Schiene montiert, ermöglicht dieses kompakte 1 TE-Modul die bidirektionale Kommunikation zwischen bis zu 128 Funk-Aktoren und -Sensoren in Kombination mit einem FAM14-Controller und ist damit ein Eckpfeiler für skalierbare Smart-Building-Systeme.

Wichtige Spezifikationen

• Funkprotokoll: Eltako-Funk (EnOcean-basiert) bei 868,3 MHz
• Verdrahtete Schnittstelle: RS485-Bus, versorgt mit 12V DC (max. 20 mA) über den Bus
• Montage: DIN-Schiene EN 60715 TH35, Modulbreite 1 TE (18 mm)
• Funktionen: Gateway, umschaltbarer Repeater, bidirektionale Kommunikation, Telegrammfilterung
• Reichweite: bis zu 30 m im Innenbereich, 100 m im Außenbereich
• Betriebstemperatur: -20°C bis +50°C, Schutzart IP20
• Kompatibilität: Eltako Funk-Aktoren/-Sensoren und Bus-Komponenten der Serie 14

Warum dieses Produkt wählen

Das FWG14MS macht separate Wandler von Funk zu Draht überflüssig und spart Platz und Verkabelungsaufwand. Seine Repeater-Funktion erweitert die Funkabdeckung in anspruchsvollen Layouts, während die Telegrammfilterung die Buslast für zuverlässige Leistung reduziert. Die Konfiguration über die Eltako PCT14-Software über den FAM14 gewährleistet eine nahtlose Integration in bestehende Projekte.

Ideale Anwendungsfälle

• Nachrüstung von Funkschaltern und -sensoren in Gebäuden mit vorhandener Eltako-Bus-Infrastruktur
• Erweiterung der Funkreichweite in großen Häusern oder Büros mithilfe des Repeater-Modus
• Zentralisierung der Steuerung von bis zu 128 Funkgeräten in einem einzigen DIN-Schienen-Schrank
• Überwachung und Steuerung von Beleuchtung, Heizung und Sicherheitsgeräten von einem zentralen Controller aus

Gut zu wissen

Das FWG14MS ist für den Innenbereich (IP20) ausgelegt und benötigt eine externe 12V DC-Versorgung über den RS485-Bus, die typischerweise von einem FAM14 bereitgestellt wird. Sein Thermoplast-Gehäuse gewährleistet Langlebigkeit, und die 18 mm Breite ermöglicht die Installation auch in überfüllten Verteilern. Für optimale Leistung positionieren Sie das Gateway zentral zu den Funkgeräten und vermeiden Sie Metallhindernisse.
