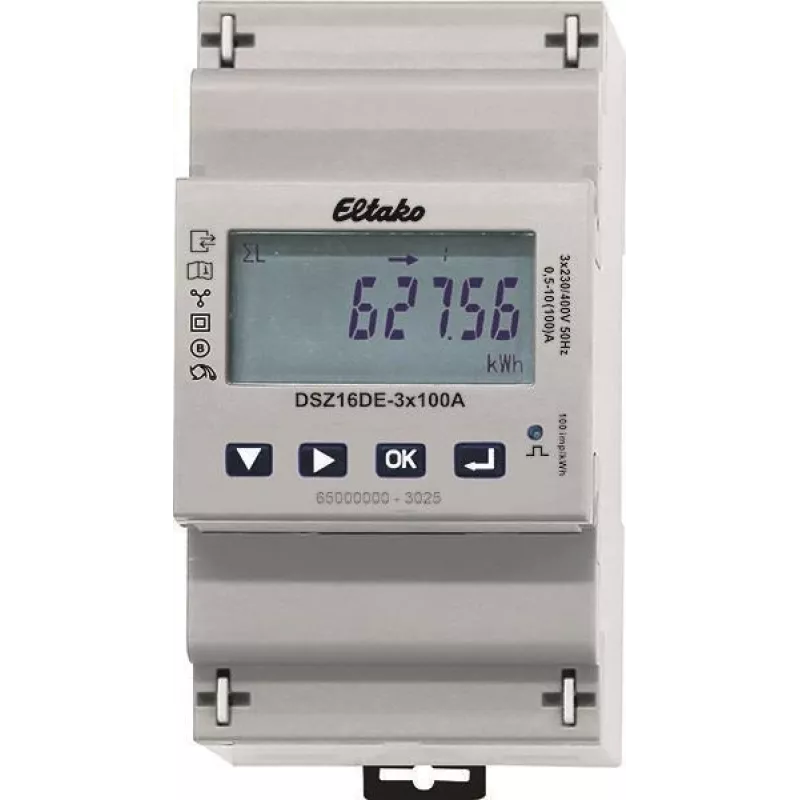

Eltako DSZ16DE-3x100A Dreiphasen-Energiezähler, Direktmessung, ungeeicht, 100 A

In einem geschäftigen Gewerbegebäude muss der Facility-Manager den Stromverbrauch über Drehstromkreise verfolgen, ohne die Komplexität MID-kalibrierter Zähler. Der Eltako DSZ16DE-3x100A ist ein direkt messender Dreiphasen-Energiezähler, der auf einer Hutschiene montiert wird und klare LCD-Anzeigen der Wirkenergie (kWh) liefert. Mit einem maximalen Strom von 100 A und einer Nennspannung von 3x230/400 V AC bewältigt er typische Unterzählungsaufgaben in Verteilerkästen, Werkstätten und Serverräumen. Der S0-Impulsausgang ermöglicht die Fernerfassung von Daten, während die hinterleuchtete Anzeige auch in dunklen Elektroschränken gut lesbar ist.

Technische Daten

• Zählertyp: Dreiphasen-Energiezähler, Direktmessung
• Maximalstrom (Imax): 100 A
• Nennstrom (In): 10 A
• Nennspannung: 3x230/400 V AC, 50/60 Hz
• Genauigkeitsklasse: B (Wirkenergie), ungeeicht (nicht MID-konform)
• Anzeige: LCD mit Hintergrundbeleuchtung, 7 Stellen (6+1 für kWh)
• Impulsausgang: S0-Schnittstelle, 1000 Impulse pro kWh
• Montage: Hutschiene, 4 Module breit
• Eigenverbrauch: < 0,5 W / < 8 VA pro Phase
• Betriebstemperatur: -25°C bis +55°C
• Schutzart: IP20
• Verdrahtung: 4-Leiter-Anschluss, Einzeltarif

Warum dieser Zähler

Dieser Zähler bietet eine kostengünstige Lösung für die Energieüberwachung in Drehstrominstallationen, bei denen keine gesetzliche Eichung erforderlich ist. Seine Direktmessung bis 100 A macht externe Stromwandler überflüssig und vereinfacht die Installation. Der S0-Impulsausgang lässt sich leicht in Gebäudemanagementsysteme oder Datenlogger integrieren, und die hinterleuchtete Anzeige liefert Verbrauchsdaten auf einen Blick.

Ideale Anwendungsfälle

• Unterzählung in Gewerbe- und Industriegebäuden
• Überwachung des Energieverbrauchs einzelner Maschinen oder Abteilungen
• Integration in Energiemanagementsysteme über S0-Impulse
• Nachrüstprojekte, bei denen ein einfacher, zuverlässiger kWh-Zähler benötigt wird

Gut zu wissen

Der DSZ16DE-3x100A ist ungeeicht, d.h. er ist nicht für Abrechnungszwecke bestimmt, die der gesetzlichen Messtechnik unterliegen. Er ist für die interne Energieüberwachung und Kostenverteilung konzipiert. Die Installation erfordert einen 4-moduligen Hutschienenplatz und eine Standard-Drehstromverdrahtung. Der Zähler arbeitet mit einem Einzeltarif und unterstützt keine Mehrtariffunktionen.
