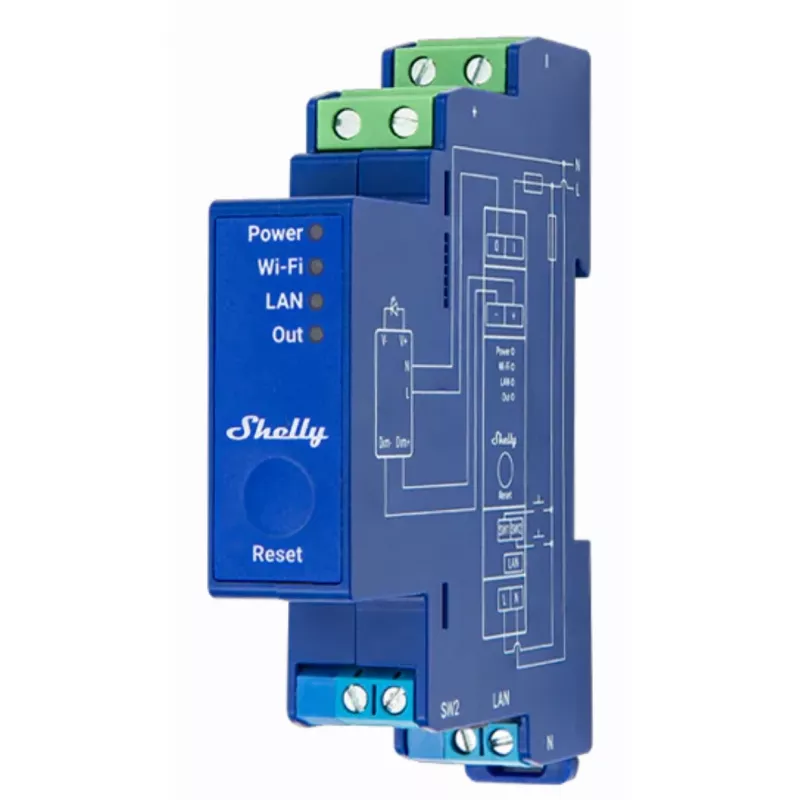

Einbaudimmer Shelly Pro Dimmer 0/1-10V PM — kabellos, 110–240 V, 3 W Standby, Blau, 19×69×94 mm

Shelly Pro Dimmer 0/1-10V PM ist ein kabelloses Einbaudimmermodul für LED- und Lichtsteuerung, das sowohl 0–10-V- als auch 1–10-V-Steuerschnittstellen unterstützt. Das Gerät arbeitet mit 110–240 V AC, hat einen geringen Standby-Verbrauch und verbindet sich über WLAN, um die Fernsteuerung der Helligkeit und die Integration in Smart-Home-Plattformen zu ermöglichen. Seine kompakte Bauweise erlaubt die Installation in der Wand, hinter Schaltern und in Deckenstrukturen.

Vorteile

Der Shelly Pro Dimmer unterstützt sanftes Dimmen mit 0–10-V- und 1–10-V-Standards und bietet Echtzeit-Energieüberwachung von Spannung, Strom und Leistung. Er lässt sich mit Einfach- und Doppeltastern integrieren, kann an das Shelly Plus Add-On für zusätzliche Umgebungssensoren angeschlossen werden und bietet mehrere Kommunikationsprotokolle (KNXnet/IP, MQTT, REST/Webhooks) für breite Kompatibilität mit Plattformen wie Home Assistant, Google Home und Amazon Alexa. Das Gerät verwendet eine ESP32-C3-CPU und 8 MB Flash-Speicher für zuverlässige Leistung und zukünftige Updates.

Geeignet für

• Nachrüstbare Lichtsteuerung in Wohn- oder Geschäftsinstallationen
• Integration mit Smart-Home-Plattformen und Sprachassistenten
• Energieüberwachung und Lastschutz in Beleuchtungsstromkreisen
• Sanftes Dimmen von LED-Treibern und 0–10-V-/1–10-V-kompatiblen Leuchten

Technische Daten

• Hersteller: Shelly; Modell: ProDim0/1-10VPM; EAN: 3800235268209
• Stromversorgung: 110–240 V~ 50/60 Hz; Leistungsaufnahme: < 1,5 W (Standby in Produktdaten mit 3 W angegeben)
• Maximale Schaltspannung: 240 V~; Maximaler Schaltstrom: 13 A; Maximaler Steuerstrom: 35 mA
• Spannungsmessbereich: 110–240 V; Strommessbereich: 50 mA–16 A; Messgenauigkeit: ±10 %
• Energie- und Leistungsmesser: Wirk- und Scheinleistung/-energie; Messdatenspeicherung: keine
• Integrierter Temperatursensor; Energieüberwachung von Spannung, Strom und Leistung in Echtzeit
• WLAN: 802.11 b/g/n (RF 2401–2495 MHz, < 20 dBm); WLAN-Reichweite: bis zu 30 m innen, bis zu 50 m außen (abhängig von den Bedingungen)
• Bluetooth: 4.2 (2400–2483,5 MHz, < 4 dBm); Bluetooth-Reichweite: bis zu 10 m innen, bis zu 30 m außen (abhängig von den Bedingungen)
• CPU: Shelly ESP32 C3, 40 MHz; Flash-Speicher: 8 MB
• Abmessungen/Gewicht: angegebene Modulgröße 19×69×94 mm (Zusammenfassung) und Tabellenwerte 38,5×43,5×17 mm; Gewicht: 28,5 g
• Betriebstemperatur: −20 °C bis 40 °C; Luftfeuchtigkeit: 30 %–70 % RH; Maximale Höhe: 2000 m
• Montageort: in der Wanddose / hinter dem Schalter / in der Deckenstruktur; Gehäusematerial: Kunststoff
• Externer Schutz: 16 A, Auslösecharakteristik B oder C, Kurzschlussstrom 6 kA, Energiebegrenzungsklasse 3
• Zeitpläne: bis zu 20; Webhooks: 20 Webhooks mit jeweils bis zu 5 URLs; Skripte, MQTT, erweiterte Zeitplanung unterstützt
• Kompatibilität: KNXnet/IP, MQTT, REST/Webhooks, URC, Homey, Hubitat, Control4, Crestron, openHAB; Plattformen: Alexa, Google Home; App-Kompatibilität: Home Assistant, SmartThings, Homey

Verwendung

Installieren Sie das Shelly Pro Dimmer-Modul gemäß den örtlichen Elektrovorschriften in einer Wanddose, hinter einem Schalter oder in einer Deckenstruktur. Schließen Sie das Stromnetz (110–240 V) und die Verkabelung für die 0–10-V-/1–10-V-Steuerschnittstelle an und verbinden Sie Last und Schalter gemäß dem Produktverdrahtungsplan. Verwenden Sie die Shelly-App oder Ihre bevorzugte Smart-Home-Plattform, um das Gerät mit dem WLAN zu verbinden, Dimmparameter zu konfigurieren, Zeitpläne festzulegen und die Energieüberwachung zu aktivieren. Fügen Sie optional das Shelly Plus Add-On für Umgebungssensorik hinzu oder integrieren Sie es über MQTT/REST/Webhooks für erweiterte Automatisierung.

Empfehlungen

Stellen Sie sicher, dass ein externer Überstromschutz installiert ist (16 A, Typ B oder C) und beachten Sie den empfohlenen Kabelquerschnitt (0,2–2,5 mm²) und die Abisolierlänge (5–6 mm). Überprüfen Sie vor der Installation die Kompatibilität der angeschlossenen LED-Treiber und 0–10-V-/1–10-V-Leuchten und halten Sie das Gerät innerhalb der angegebenen Betriebsbedingungen (Temperatur, Luftfeuchtigkeit, Höhe).
