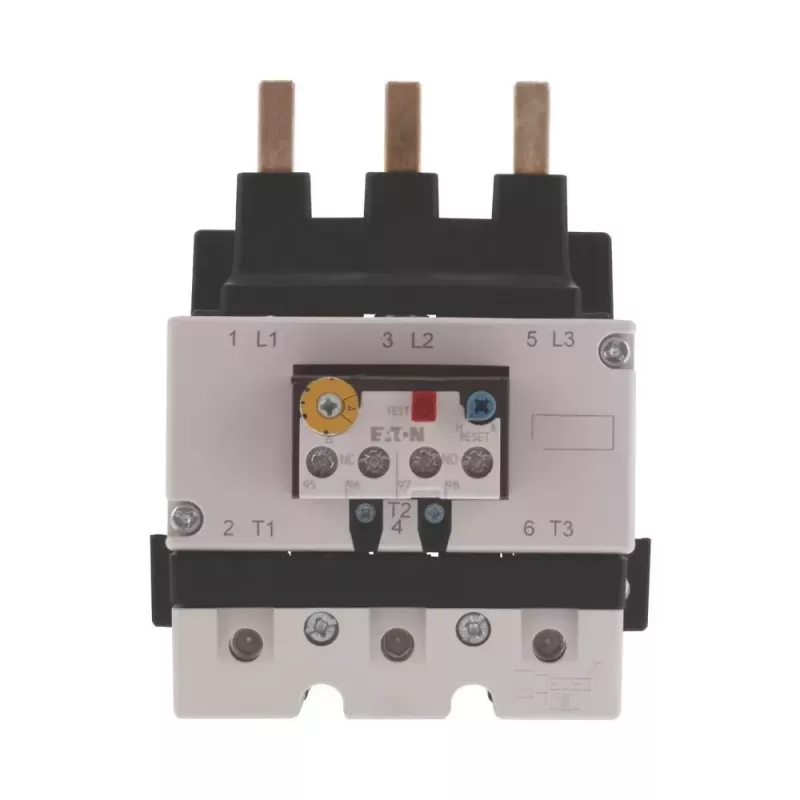

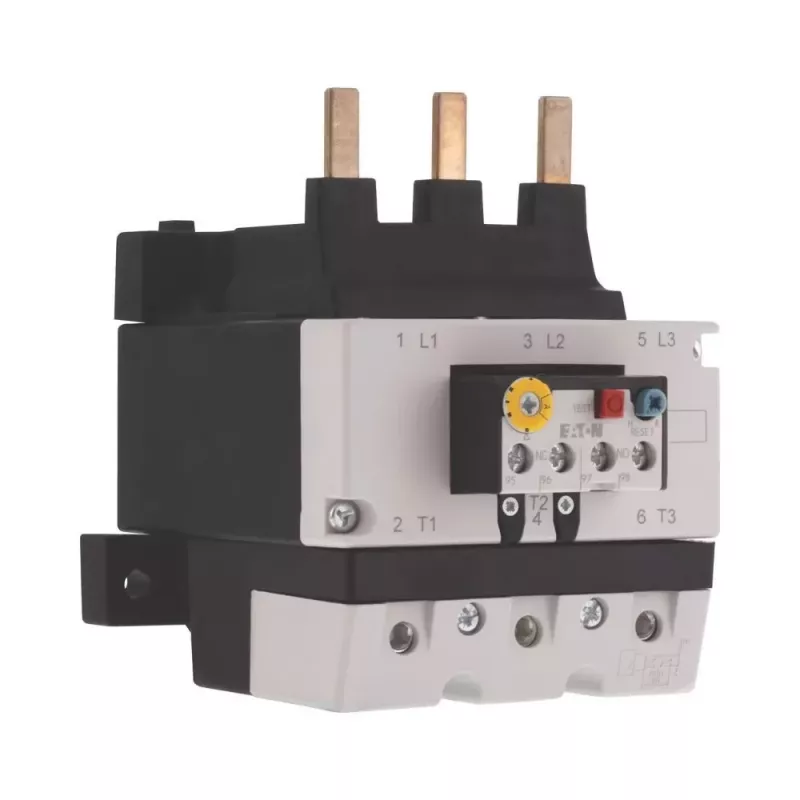

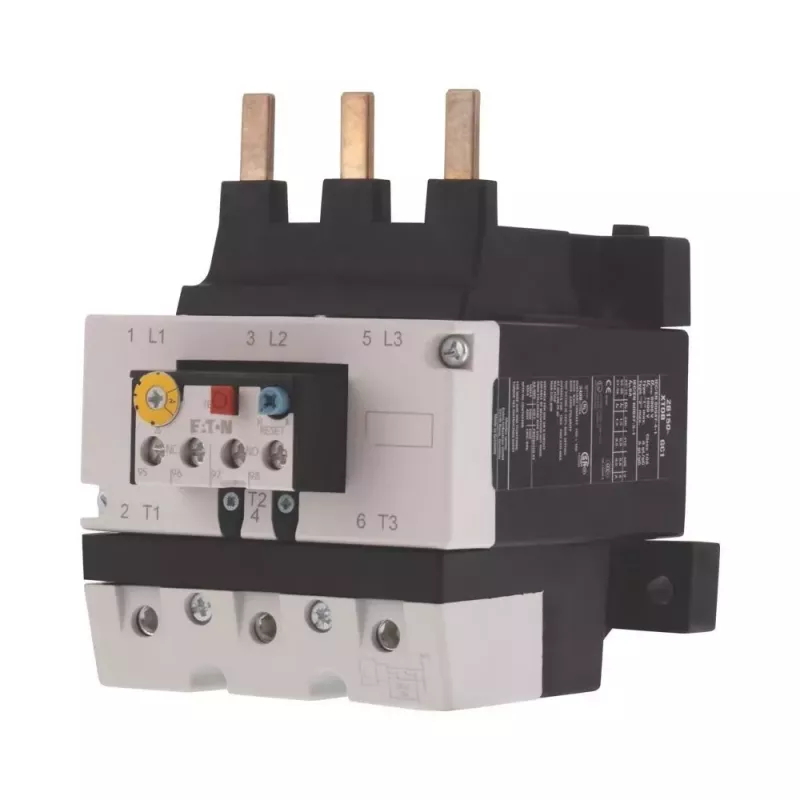

Eaton ZB150-100 Thermisches Überlastrelais 80-100 A, Schwarz/Weiß 278464

Das thermische Überlastrelais Eaton ZB150-100 schützt Motoren im Bereich von 80–100 A mit einer Auslöseklasse 10A und ist damit eine zuverlässige Wahl für anspruchsvolle industrielle Motorsteuerungen. Die direkte Montage an den Schützen DILM115, DILM150 und DILM170 vereinfacht die Installation und reduziert den Verdrahtungsaufwand.

Highlights

• Einstellbarer Strombereich von 80 A bis 100 A
• Phasenausfallempfindlichkeit und Temperaturkompensation für zuverlässigen Schutz
• Wählbare manuelle oder automatische Rücksetzfunktion
• 1 NO + 1 NC Hilfskontakte für Steuerung und Signalisierung
• Direkte Montage an kompatible Eaton-Schütze

Im täglichen Einsatz

Das ZB150-100 bietet eine unkomplizierte Einrichtung mit Schraubklemmen und einem übersichtlichen Einstellrad. Sein IP20-Gehäuse ist für die Installation in geschlossenen Schaltschränken vorgesehen. Die Temperaturkompensation des Relais trägt dazu bei, ein gleichbleibendes Auslöseverhalten bei unterschiedlichen Umgebungstemperaturen aufrechtzuerhalten, während die Phasenausfallempfindlichkeit vor Einphasenbedingungen schützt.

Technische Daten

• Produkttyp: Thermisches Überlastrelais
• Strombereich: 80–100 A
• Bemessungsbetriebsstrom: 100 A
• Auslöseklasse: 10A
• Polzahl: 3
• Hilfskontakte: 1 NO + 1 NC
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Montage: Direkt am Schütz
• Rücksetzfunktion: Manuell/automatisch wählbar
• Temperaturkompensation: Ja
• Phasenausfallempfindlichkeit: Ja
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Anschlussart: Schraubklemmen
• Farbe: Schwarz/Weiß

Abschließende Anmerkung

Das ZB150-100 ist ein robustes thermisches Überlastrelais für den Hochstrom-Motorschutz, insbesondere in Kombination mit Eaton DILM-Schützen.
