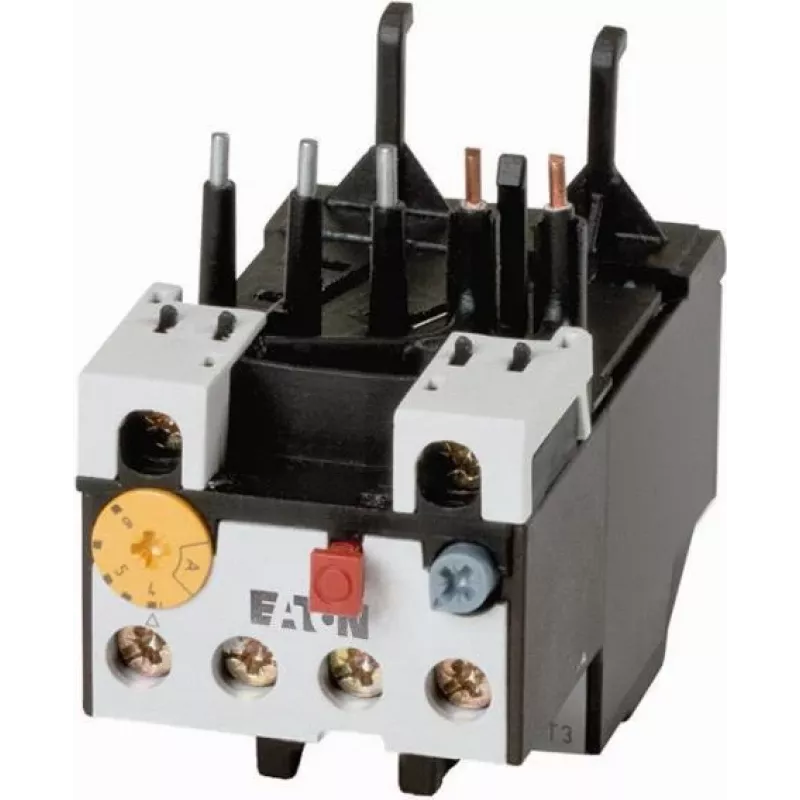

Eaton ZB12-6 Thermisches Überlastrelais, 4-6 A, 3-polig, Klasse 10A, Direktmontage 278439

Mit einem Einstellbereich von 4 bis 6 A und einer 3-poligen Ausführung bietet das thermische Überlastrelais Eaton ZB12-6 zuverlässigen Motorschutz in kompakter Bauform. Seine Auslösecharakteristik der Klasse 10A gewährleistet eine schnelle Reaktion auf Überlastbedingungen, während die Phasenausfallempfindlichkeit eine zusätzliche Sicherheitsebene für Drehstrommotoren bietet.

Überblick

Das ZB12-6 ist für die Direktmontage auf kompatible Eaton-Schütze konzipiert, was die Installation vereinfacht und den Verdrahtungsaufwand reduziert. Es verfügt sowohl über manuelle als auch automatische Rückstellfunktionen, die Flexibilität im Verhalten nach einem Auslöseereignis ermöglichen. Eine Auslöseanzeige bietet klaren visuellen Status, und das Gerät enthält einen Schließer (NO) und einen Öffner (NC) Hilfskontakt für die Steuerkreisintegration.

Herausragende Merkmale

• Breiter Betriebstemperaturbereich von -25 °C bis 55 °C für anspruchsvolle Umgebungen.
• Bemessungsisolationsspannung von 690 V AC und Stoßspannungsfestigkeit von 6 kV.
• Entspricht den Normen IEC/EN 60947-4-1, VDE 0660, UL und CSA.
• Schutzart IP20, geeignet für die Installation in geschlossenen Schaltschränken.

Technische Details

• Produkttyp: Thermisches Überlastrelais
• Strombereich: 4 - 6 A
• Polzahl: 3
• Überlastauslöseklasse: Klasse 10A
• Montage: Direkt auf Schütz (kompatibel mit DILM7, DILM9, DILM12, DILM15)
• Hilfskontakte: 1 NO + 1 NC
• Rückstellung: Manuell/Automatisch
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Betriebstemperatur: -25 bis 55 °C
• Lagertemperatur: -40 bis 80 °C
• Phasenausfallempfindlichkeit: Ja
• Auslöseanzeige: Ja
• Farbe: Schwarz/Weiß

Unser Urteil

Das Eaton ZB12-6 ist ein robustes und präzises thermisches Überlastrelais für kleine bis mittlere Drehstrommotoren. Seine Direktmontage auf gängige DILM-Schütze und die Einhaltung wichtiger internationaler Normen machen es zu einer zuverlässigen Wahl für industrielle Schaltschränke.
