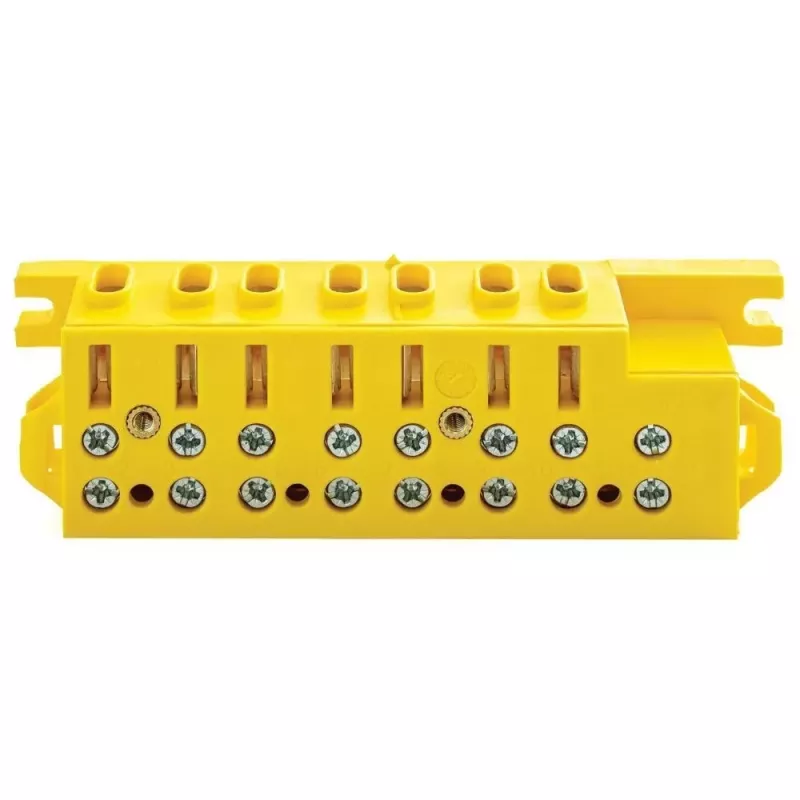

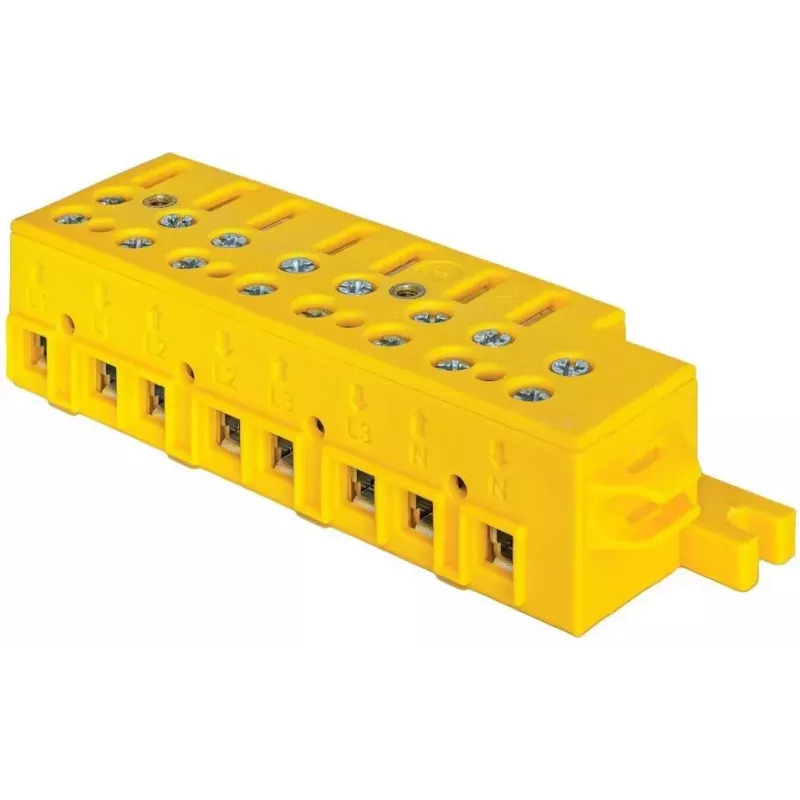

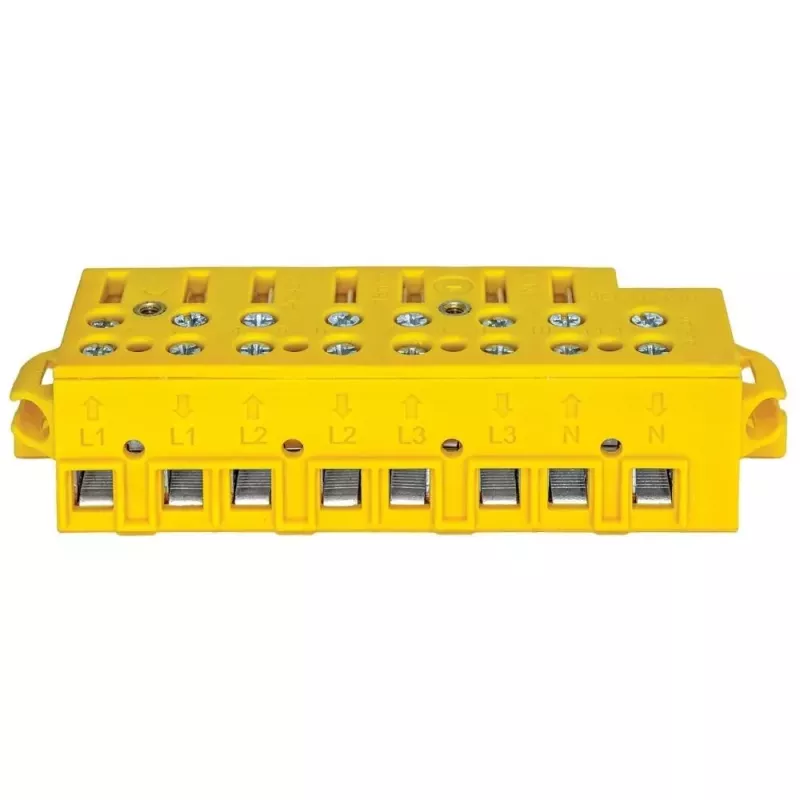

Eaton Zählersteckklemme ZSD-ZSK/DS (226450)

Die Eaton ZSD-ZSK/DS Zählersteckklemme bietet eine direkte Steckverbindung für Energiezähler der Eaton ZSD-Serie und macht zusätzliche Verdrahtungsadapter überflüssig. Ihr 4-poliges Design unterstützt Bemessungsbetriebsspannungen bis 400 V AC und Ströme bis 63 A, was sie für Standard-Energiemessanwendungen geeignet macht.

Highlights

• Direkte Steckverbindung für Zähler der Eaton ZSD-Serie
• 4-polige Konfiguration mit Schraubklemmen für sichere Drahtverbindungen
• Unterstützt starre Leiter von 1,5 bis 16 mm² und flexible Leiter von 1,5 bis 10 mm²
• Betriebstemperaturbereich von -25 bis +55 °C
• Gehäuse aus isolierendem Kunststoff in Grau

Im täglichen Einsatz

Die Installation ist unkompliziert: Die Klemme wird direkt auf den Zähler gesteckt und die Leiter werden über Schraubklemmen befestigt. Die Schutzart IP20 eignet sich für die Installation in trockenen, geschlossenen Umgebungen wie Verteilerschränken. Das kompakte Design und die robuste Konstruktion der Klemme gewährleisten eine zuverlässige Langzeitleistung in Messanwendungen.

Technische Daten

• Produkttyp: Zählersteckklemme
• Anwendung: Energiemessung
• Kompatibilität: Energiezähler der Eaton ZSD-Serie
• Polzahl: 4
• Anschlussart (Zählerseite): Steckbar
• Anschlussart (Leitungsseite): Schraubklemme
• Bemessungsbetriebsspannung (Ue): 400 V AC
• Bemessungsbetriebsstrom (Ie): 63 A
• Anschließbarer Leiterquerschnitt (starr): 1,5 - 16 mm²
• Anschließbarer Leiterquerschnitt (flexibel): 1,5 - 10 mm²
• Montageart: Direktes Einstecken
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +55 °C
• Gehäusematerial: Isolierkunststoff
• Farbe: Grau

Abschließende Anmerkung

Die Eaton ZSD-ZSK/DS ist ein zweckgebundenes Zubehörteil, das eine zuverlässige und effiziente Verbindung zwischen Ihrem Energiezähler und der elektrischen Installation gewährleistet.
