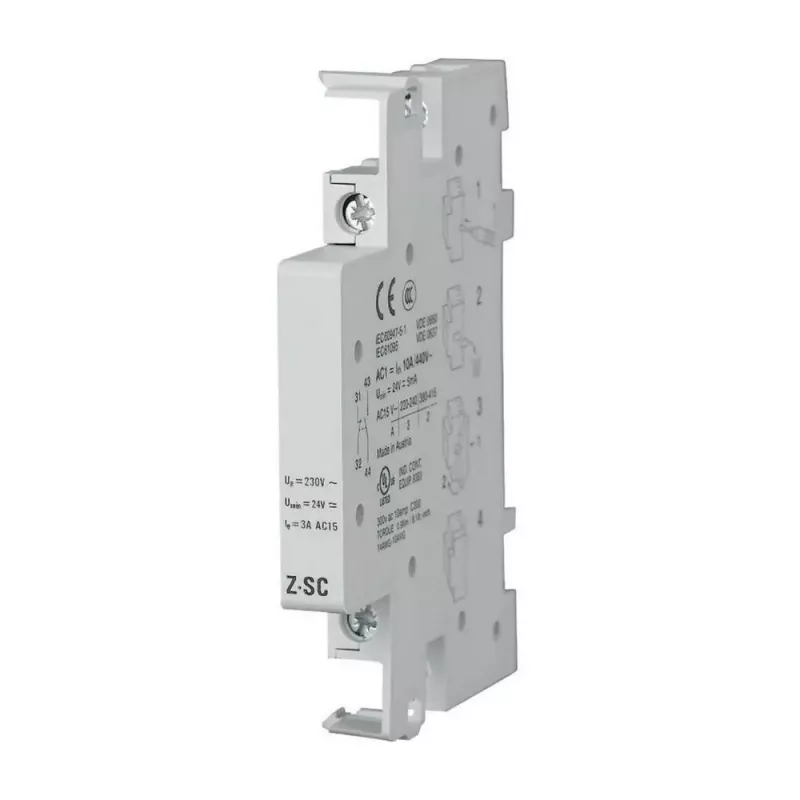

Eaton Z-SC Hilfskontaktblock 1NO+1NC Seitenmontage 248862

Dieser Eaton Z-SC Hilfskontaktblock erweitert die Funktionalität kompatibler Eaton Schütze und Motorschutzschalter um einen Schließer- und einen Öffnerkontakt. Er wird direkt seitlich am Gerät montiert und ermöglicht eine zuverlässige Signalisierung und Steuerung von Hilfsstromkreisen in industriellen Anwendungen.

Vorteile

Der Z-SC bietet ein kompaktes, seitlich montiertes Design, das sich nahtlos in eine Vielzahl von Eaton Schaltgeräten integrieren lässt. Seine Schraubklemmen gewährleisten sichere und wartungsfreie Verbindungen, während die Schutzart IP20 für die Installation in geschlossenen Schaltschränken geeignet ist.

Geeignet für

• Eaton PKZ und PKE Motorschutzschalter
• Eaton DILM, DILMP, DIUL, DIULM, DILMF, DILK, DILMT, DILH, DILHR und DILM(C) Schütze
• Steuerstromkreise, die eine Hilfsstatusanzeige erfordern

Wichtige Spezifikationen

• Kontaktbestückung: 1 Schließer (NO) + 1 Öffner (NC)
• Bemessungsbetriebsstrom AC-15 bei 230 V: 4 A
• Bemessungsbetriebsstrom AC-15 bei 400 V: 3 A
• Bemessungsbetriebsstrom DC-13 bei 24 V: 1 A
• Bemessungsbetriebsstrom DC-13 bei 60 V: 0,5 A
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schutzart: IP20
• Klemmenart: Schraubklemmen
• Anschlusskapazität eindrähtig: 1 x (0,75 - 2,5) mm²
• Anschlusskapazität feindrähtig mit Aderendhülse: 1 x (0,75 - 2,5) mm²
• Betriebstemperaturbereich: -25 bis +60 °C

Empfehlungen

Für eine zuverlässige Integration von Hilfskontakten in Motorsteuerzentren und industriellen Schaltschränken bietet der Eaton Z-SC eine robuste Lösung, die mit einer breiten Palette von Eaton Schaltgeräten kompatibel ist.
