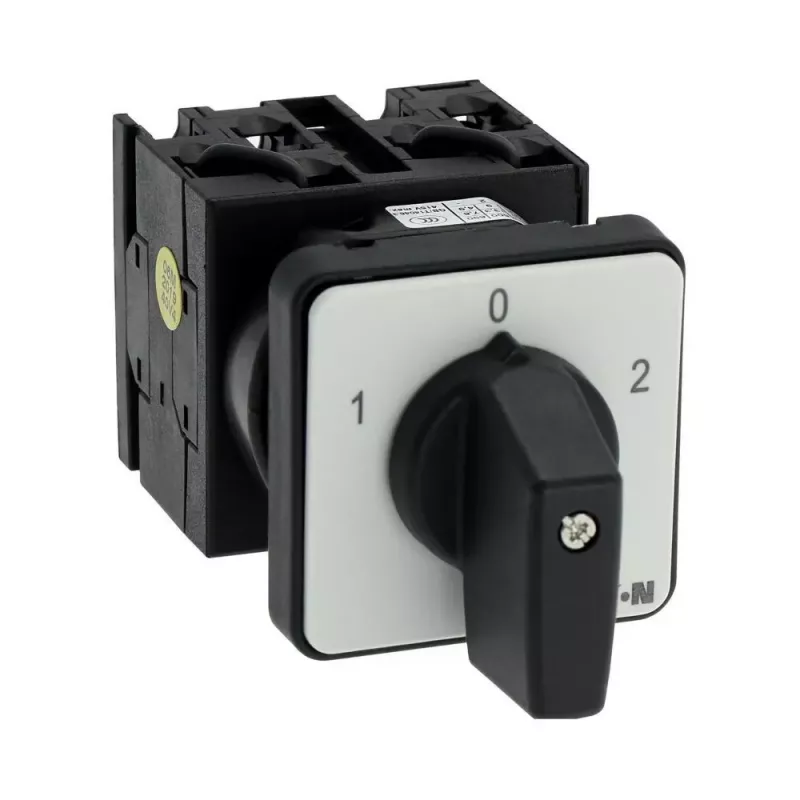

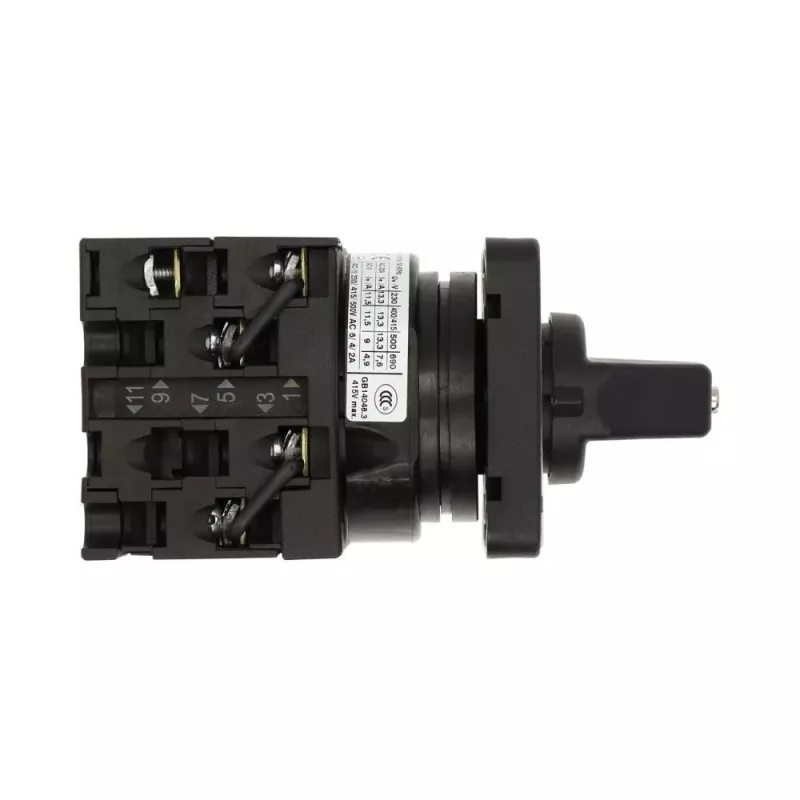

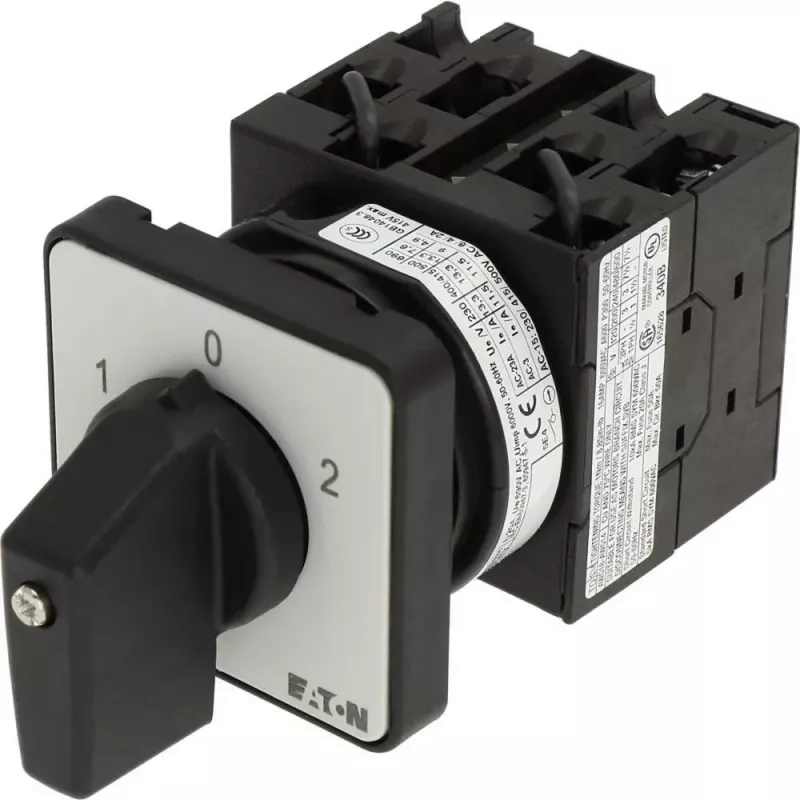

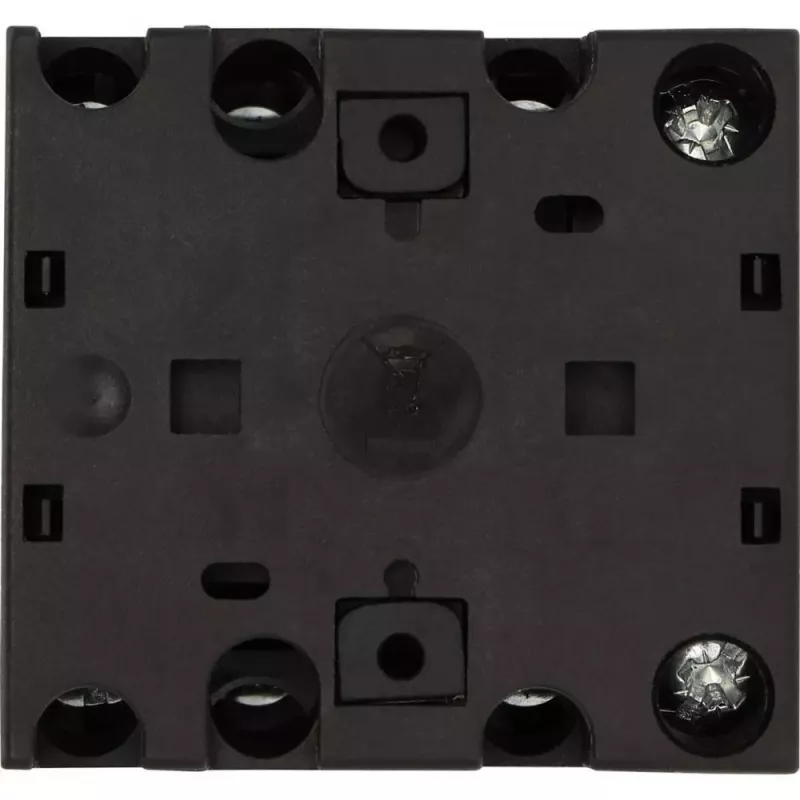

Eaton T0-3-8401/E 3-poliger EIN-AUS-Drehschalter, 20 A, 690 V AC, schwarzer Griff, Frontplattenmontage 091047

Der Eaton T0-3-8401/E ist ein 3-poliger Drehschalter mit schwarzem Griff, der für die Frontplattenmontage konzipiert ist. Er bietet eine unkomplizierte EIN-AUS-Steuerung für Drehstromkreise mit einem Bemessungsbetriebsstrom von 20 A und einer Bemessungsbetriebsspannung von 690 V AC. Der Schalter verfügt über Schraubklemmen und einen Schaltwinkel von 90°, was ihn für industrielle Schaltschränke und Werkzeugmaschinen geeignet macht.

Highlights

• 3-poliger Haupt-/Steuerschalter, EIN-AUS-Funktion
• Bemessungsbetriebsstrom: 20 A bei 400 V
• Bemessungsbetriebsspannung: 690 V AC
• Frontplattenmontage mit Drehgriff
• Griffarbe: Schwarz
• Schutzart IP65 an der Front, IP20 an der Rückseite
• Schraubklemmen für sichere Verdrahtung

Im täglichen Einsatz

Dieser Schalter ist für Anwendungen konzipiert, bei denen ein zuverlässiger manueller Trenn- oder Steuerschalter benötigt wird. Der Drehgriff ermöglicht eine klare EIN-AUS-Bedienung, und die Frontplattenmontage erleichtert die Integration in Gehäuse. Die IP65-Frontschutzart gewährleistet Schutz gegen Staub und Wasserstrahlen, geeignet für industrielle Umgebungen.

Technische Daten

• Schaltertyp: Hauptschalter / Steuerschalter
• Polzahl: 3
• Schaltfunktion: EIN-AUS
• Anzahl der Positionen: 2
• Bemessungsbetriebsstrom (Ie): 20 A (bei 400 V)
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungskurzzeitstromfestigkeit (Icw): 320 A (1 s)
• Bemessungsbetriebsleistung AC-23A (400 V): 5,5 kW
• Bemessungsbetriebsleistung AC-3 (400 V): 3 kW
• Montageart: Frontplattenmontage
• Betätigungsart: Drehgriff
• Griffarbe: Schwarz
• Schutzgrad (Front): IP65
• Schutzgrad (Rückseite): IP20
• Klemmenart: Schraubklemmen
• Schaltwinkel: 90°
• Umgebungstemperatur im Betrieb: -25 bis +50 °C

Abschließende Bemerkung

Der Eaton T0-3-8401/E kombiniert robuste Konstruktion mit klarem Schaltzustand und ist damit eine zuverlässige Wahl für industrielle Steuerungsanwendungen.
