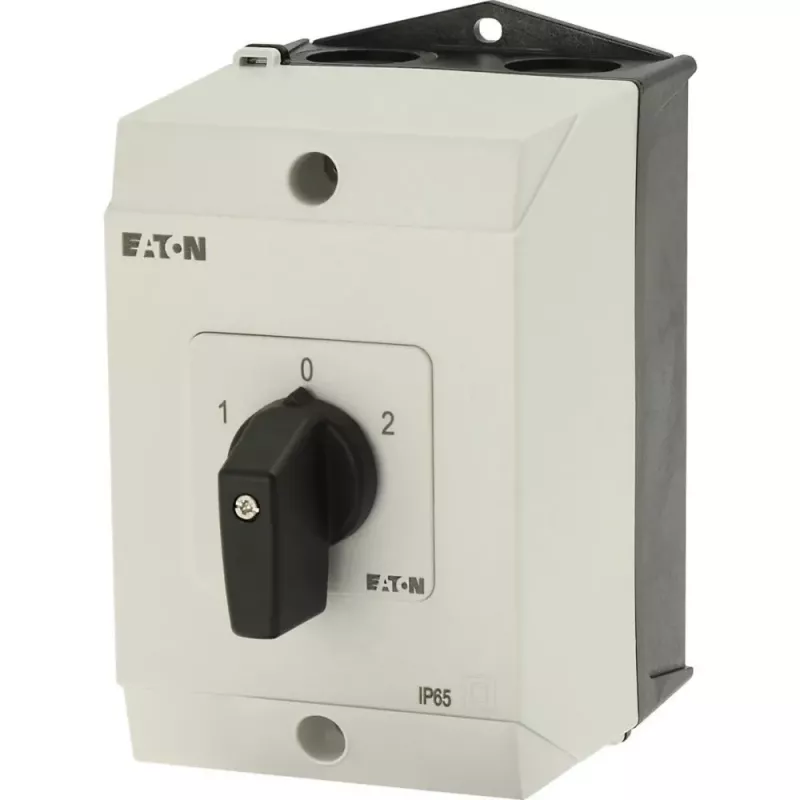

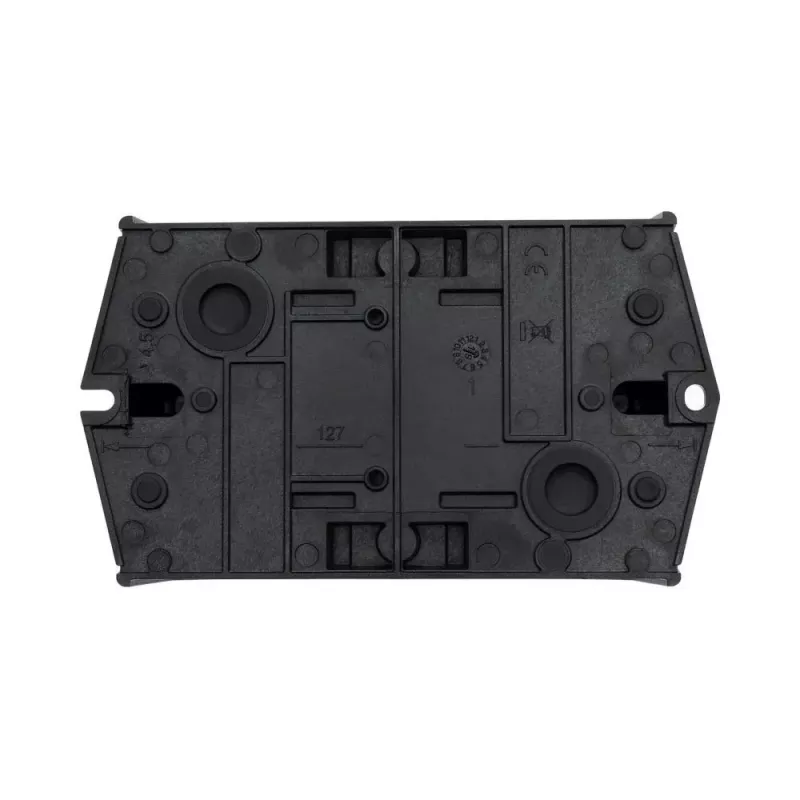

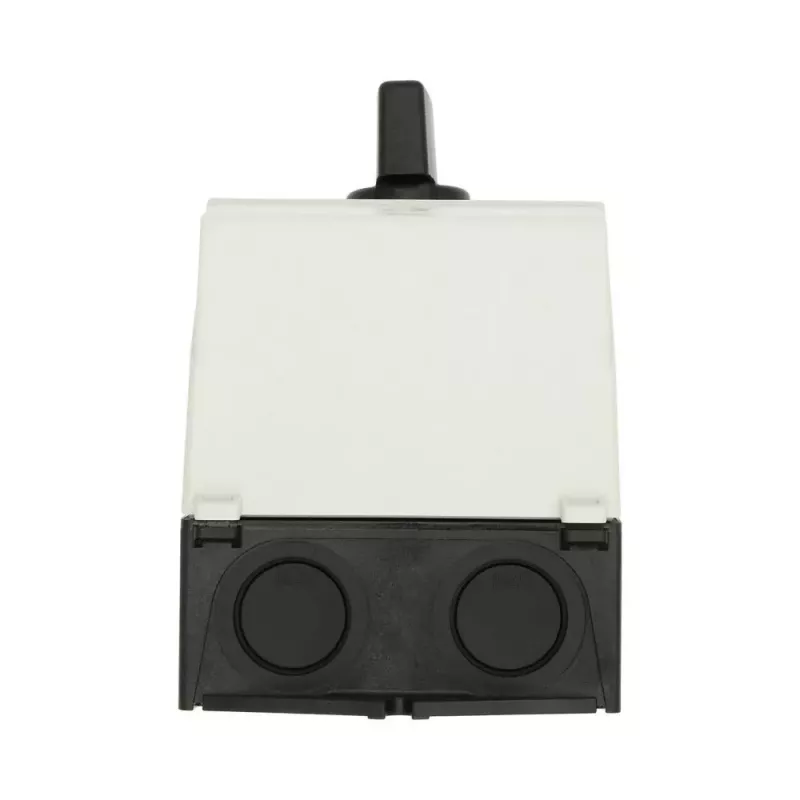

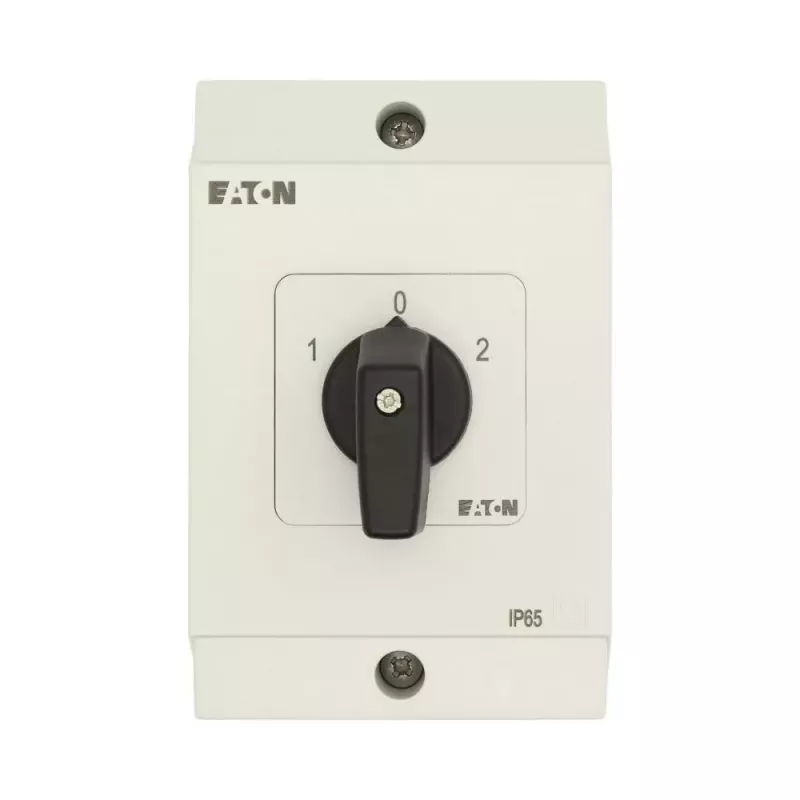

Eaton T0-3-8212/I1 20 A 3-poliger Nockenschalter, 2x60°, Grau/Schwarz 207123

Der Eaton T0-3-8212/I1 ist ein 20-A-Nockenschalter mit einem Schaltwinkel von 2x60°, der für zuverlässige Steuerung in industriellen und gewerblichen Anwendungen entwickelt wurde. Seine 3-polige Konfiguration und Schraubklemmen bieten sichere Verbindungen, während der Daumengriff-Antrieb und die graue Frontplatte eine einfache Bedienung und klare Sichtbarkeit gewährleisten. Das Design für den Einbau in Schalttafeln fügt sich sauber in Panels ein, und der Schalter ist für 690 V AC ausgelegt, was ihn für eine Vielzahl von Stromverteilungsaufgaben geeignet macht.

Highlights

• Bemessungsdauerstrom: 20 A
• 3-polige Schaltung mit 2x60°-Winkel
• Fronttafeleinbau für Panel-Integration
• Daumengriff-Antrieb in Schwarz, graue Frontplatte
• Bemessungsbetriebsspannung: 690 V AC

Im täglichen Einsatz

Dieser Nockenschalter ist ideal für das manuelle Schalten von Motoren, Beleuchtung oder Hilfsstromkreisen. Sein kompaktes Design und der IP65-Frontschutz machen ihn für Umgebungen geeignet, in denen Staub oder Feuchtigkeit vorhanden sein können. Die Schraubklemmen nehmen Leiter von 1,5 bis 2,5 mm² auf und gewährleisten Kompatibilität mit gängigen Verdrahtungspraktiken. Der Schalter ist für häufige Betätigung ausgelegt und hat eine mechanische Lebensdauer von über 500.000 Zyklen.

Technische Daten

• Bemessungsdauerstrom (Iu): 20 A
• Polzahl: 3
• Schaltwinkel: 60°
• Montageart: Fronttafeleinbau
• Antriebstyp: Daumengriff
• Antriebsfarbe: Schwarz
• Frontplattenfarbe: Grau
• Schutzart (vorne): IP65
• Schutzart (hinten): IP20
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungs-Kurzschluss-Einschaltvermögen (Icm): 640 A
• Bemessungs-Kurzschlussstrom (Icw): 320 A (1s)
• Mechanische Lebensdauer: > 0,5 x 10^6 Schaltspiele
• Klemmenart: Schraubklemmen
• Anschlusskapazität: 1 x (1,5 - 2,5) mm² oder 2 x (1,5 - 2,5) mm²
• Umgebungstemperatur im Betrieb: -25 bis +50 °C

Abschließende Anmerkung

Der Eaton T0-3-8212/I1 kombiniert robuste Konstruktion mit präziser Schaltung und ist damit eine zuverlässige Wahl für anspruchsvolle elektrische Installationen.
