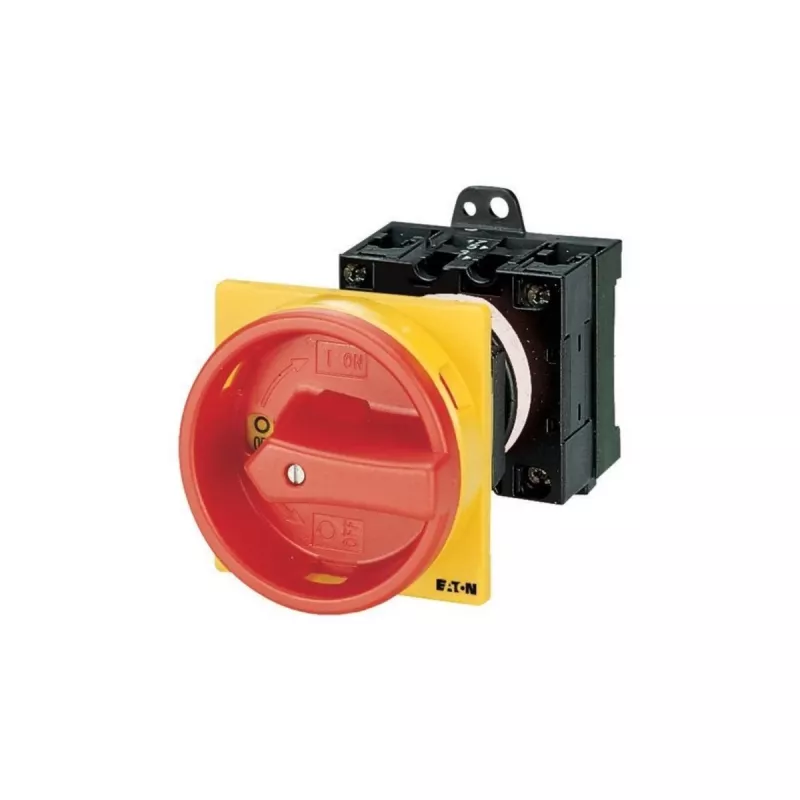

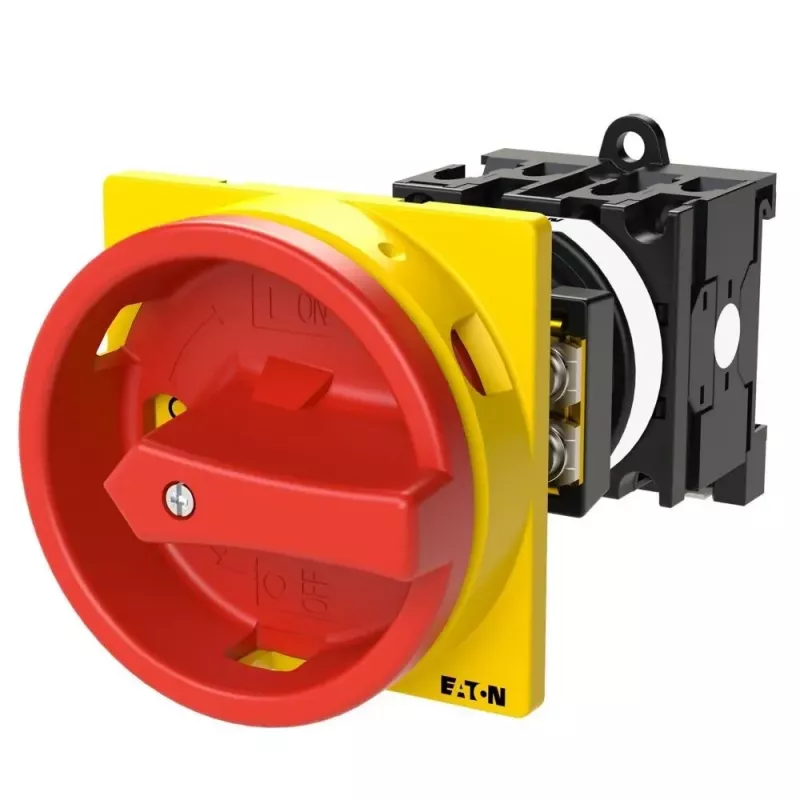

Eaton T0-2-1/V/SVB abschließbarer Nockenschalter 20 A 1-polig 90° Rot/Gelb

Industrielle Schaltschränke benötigen einen Hauptschalter, der für sichere Wartungsarbeiten in der AUS-Position verriegelt werden kann. Der Eaton T0-2-1/V/SVB Nockenschalter bietet eine 20 A, 1-polige EIN-AUS-Schaltfunktion mit einem abschließbaren roten Griff auf einer gelben Frontplatte und gewährleistet die Einhaltung von Lockout/Tagout-Verfahren.

Für wen ist es geeignet

Schaltschrankbauer, Maschinen-OEMs und Wartungsteams, die einen kompakten, frontseitig montierten Hauptschalter mit Vorhängeschloss-Möglichkeit für Motor- und Steuerkreise bis 690 V AC benötigen.

Hauptmerkmale

• 20 A Bemessungsbetriebsstrom (Ie)
• 1-polig, 90° Schaltwinkel, 2 Positionen (0-1)
• Abschließbar in AUS-Position mit bis zu 3 Vorhängeschlössern
• Roter Griff, gelbe Frontplatte für hohe Sichtbarkeit
• Front- oder Zentralmontage, Schraubklemmen
• IP65 Frontschutz, IP20 Klemmen

Spezifikationen

• Schaltertyp: Nockenschalter / Hauptschalter
• Bemessungsbetriebsstrom: 20 A
• Polzahl: 1
• Schaltfunktion: EIN-AUS (0-1)
• Abschließbarkeit: Abschließbar in 0 (AUS)-Position, bis zu 3 Vorhängeschlösser
• Griffarbe: Rot
• Frontplattenfarbe: Gelb
• Montageart: Frontmontage, Zentralmontage
• Schaltwinkel: 90°
• Anzahl der Schaltstellungen: 2
• Bemessungsbetriebsspannung: 690 V AC
• Schutzart (Front): IP65
• Schutzart (Klemmen): IP20
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Bemessungskurzschlussfestigkeit: 0,32 kA (1s)
• Bemessungsbetriebsleistung AC-23A (400V): 5,5 kW
• Bemessungsbetriebsleistung AC-3 (400V): 3 kW
• Klemmentyp: Schraubklemmen

Tipps

Verwenden Sie diesen Schalter als Haupttrennschalter für kleine Maschinen oder als Steuerkreis-Isolator. Zum Abschließen verwenden Sie Standard-Vorhängeschlösser mit einem maximalen Bügeldurchmesser von 6 mm. Stellen Sie sicher, dass die Montagefläche flach und starr ist, um die IP65-Dichtheit zu gewährleisten.
