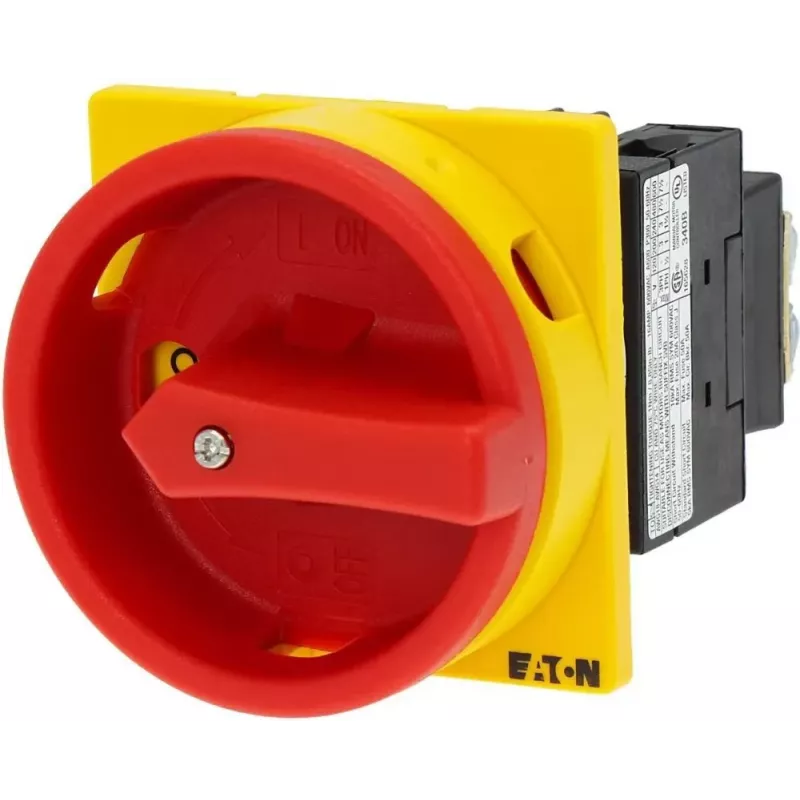

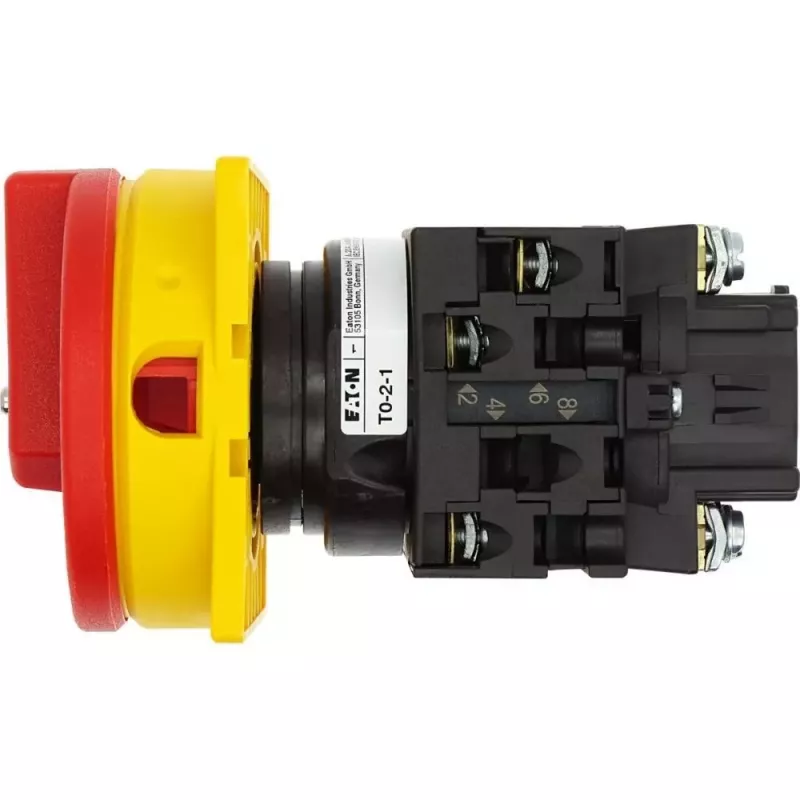

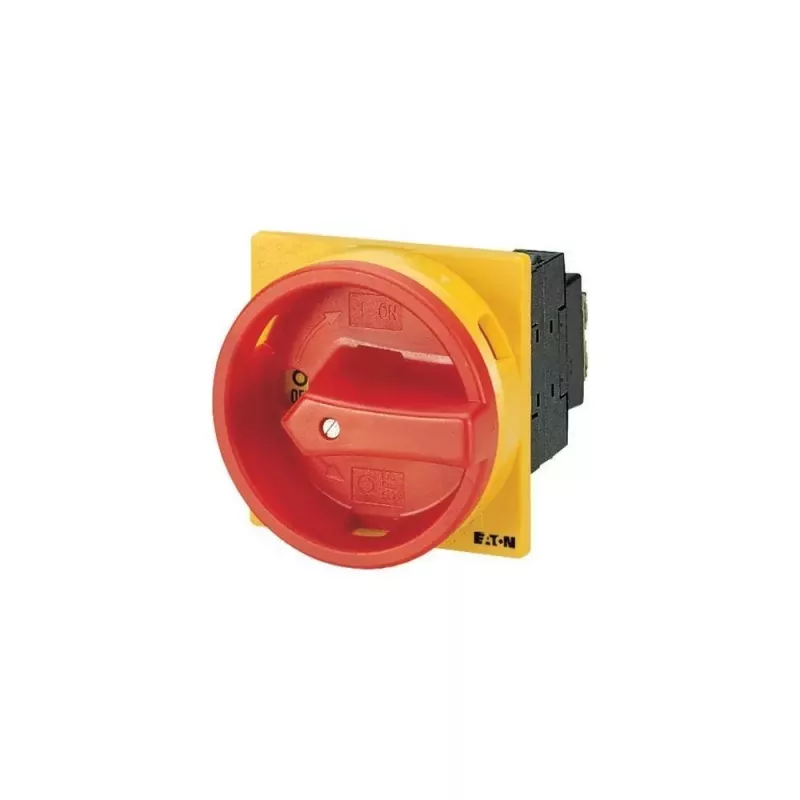

Eaton T0-2-1/EA/SVB abschließbarer Nockenschalter 20 A 690 V 1 x 90° Gelb/Rot 038873

In industriellen Schaltschränken ist die sichere Trennung der Stromversorgung während Wartungsarbeiten entscheidend. Der abschließbare Nockenschalter Eaton T0-2-1/EA/SVB bietet eine robuste EIN-AUS-Schaltlösung mit 90° Schaltwinkel und gewährleistet eine klare und zuverlässige Stromkreisunterbrechung. Sein rot/gelber Griff ist auf hohe Sichtbarkeit ausgelegt und kann in der AUS-Position mit bis zu drei Vorhängeschlössern verriegelt werden, um ein versehentliches Wiedereinschalten zu verhindern.

Für wen ist es geeignet

Dieser Nockenschalter ist für Schaltschrankbauer, Wartungstechniker und Industrielektriker gedacht, die einen zuverlässigen, abschließbaren Trennschalter für Motor- und Steuerstromkreise bis 20 A benötigen. Er eignet sich für Anwendungen, die die Einhaltung von Lockout/Tagout-Verfahren erfordern.

Hauptmerkmale

• 2-polige EIN-AUS-Schaltung mit 90° Drehwinkel.
• Bemessungsbetriebsstrom 20 A bei AC-21A, 400 V; Bemessungsbetriebsspannung bis 690 V AC.
• Abschließbarer Griff in Rot/Gelb, aufnehmbar bis zu 3 Vorhängeschlösser zur sicheren Trennung.
• Fronttafeleinbau mit Frontschutzart IP65.
• Schraubklemmen für sichere Verdrahtung.

Technische Daten

• Schaltertyp: Nockenschalter / Drehschalter
• Funktion: EIN-AUS
• Polzahl: 2
• Bemessungsbetriebsstrom (Ie): 20 A (AC-21A, 400 V)
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schaltwinkel: 90°
• Anzahl der Schaltstellungen: 2
• Betätigungsart: Drehgriff
• Grifffarbe: Rot / Gelb
• Abschließbar: Ja, mit Vorhängeschloss (max. 3 Vorhängeschlösser)
• Montageart: Fronttafeleinbau
• Frontschutzart: IP65
• Klemmschutzart: IP20

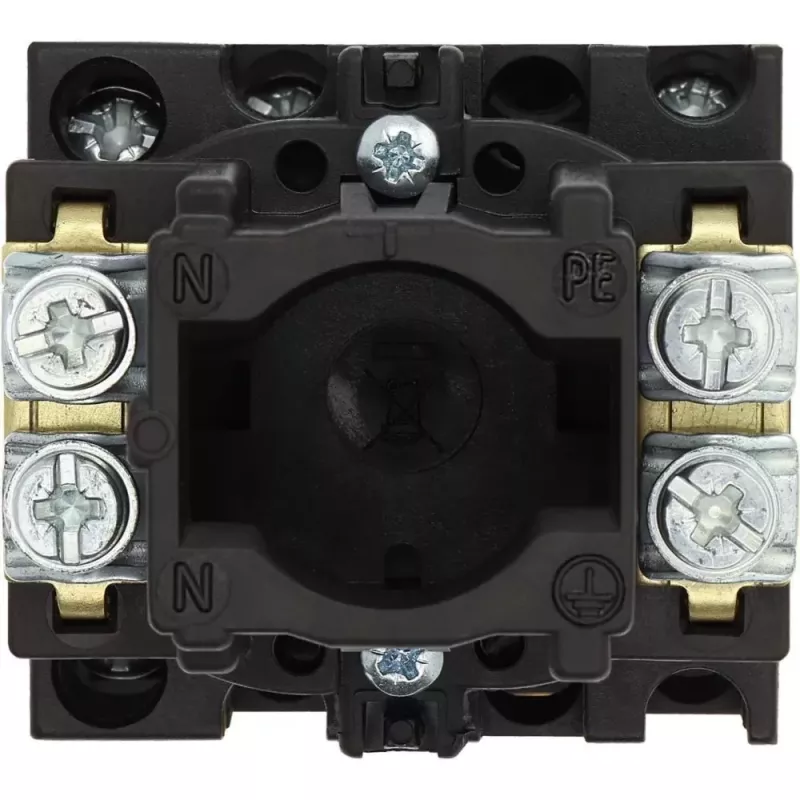

• Klemmenart: Schraubklemmen
• Umgebungstemperatur im Betrieb: -25 bis +50 °C

Tipps

Für Lockout/Tagout-Verfahren verwenden Sie Vorhängeschlösser mit einem Bügeldurchmesser bis 8 mm. Stellen Sie sicher, dass der Schalter an einem trockenen, vibrationsfreien Ort montiert wird, um die Frontschutzart IP65 zu erhalten.
