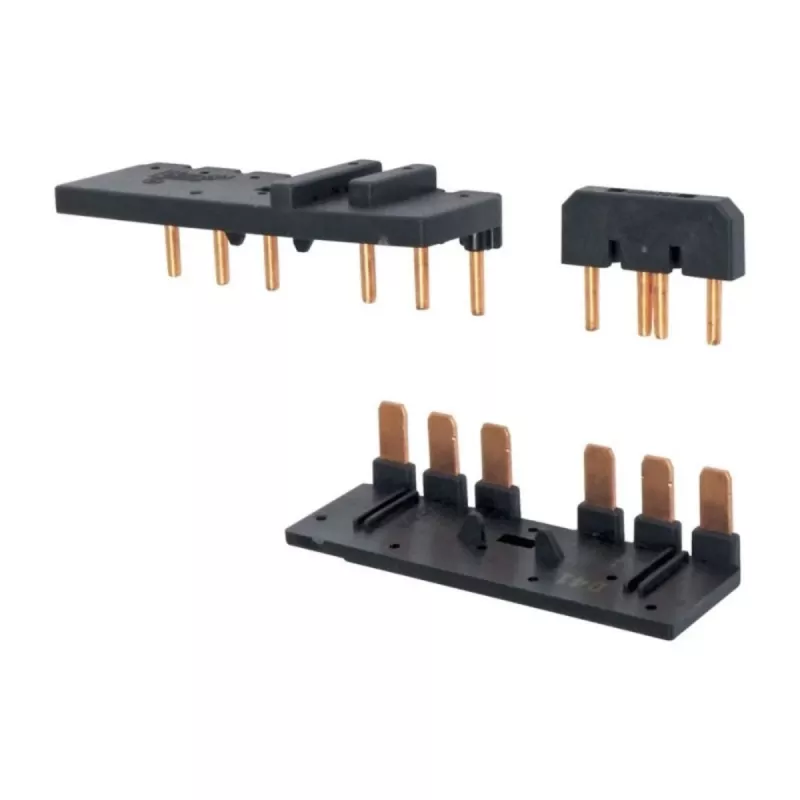

Eaton Stern-Dreieck-Verdrahtungsset für DILM17 bis DILM32 Schütze DILM32-XSL (283131)

Stern-Dreieck-Verdrahtungsset, das die Verdrahtung von Stern-Dreieck-Motorstarterkombinationen mit Eaton DILM Schützen vereinfacht und standardisiert. Dieses vormontierte Kit ist für den direkten Steck-/Schraubanschluss an die Schraubklemmen der Schütze DILM17, DILM25 und DILM32 konzipiert und reduziert den Verdrahtungsaufwand sowie potenzielle Fehler.

Vorteile

Vormontiertes Verdrahtungskit für konsistente und zuverlässige Stern-Dreieck-Konfigurationen. Kompatibel mit 3-poligen DILM Schützen bis 32 A und 690 V AC. Kupferleiter mit PVC-Isolierung gewährleisten eine zuverlässige elektrische Leistung. Direkter Steck-/Schraubanschluss an die Schützklemmen für eine schnelle Installation. Fingersicheres Design im installierten Zustand.

Geeignet für

• Stern-Dreieck-Motorstarterkombinationen mit Eaton DILM17, DILM25 oder DILM32 Schützen
• Industrielle Motorsteuerungsanwendungen, die einen reduzierten Anlaufstrom erfordern
• Standardisierte Verdrahtung in Schaltschränken und Motor Control Centers

Wichtige Spezifikationen

• Zubehörtyp: Stern-Dreieck-Verdrahtungsset
• Kompatible Schützreihe: Eaton DILM
• Kompatible Schützgrößen: DILM17, DILM25, DILM32
• Max. Bemessungsbetriebsstrom: 32 A
• Max. Bemessungsbetriebsspannung: 690 V AC
• Polzahl: 3-polig
• Anschlussart: Für Schraubklemmen von DILM Schützen
• Leitermaterial: Kupfer
• Isoliermaterial: PVC
• Farbe: Grau/Schwarz
• Betriebstemperaturbereich: -25 bis +60 °C
• Lagertemperaturbereich: -40 bis +80 °C

Empfehlungen

Verwendung mit Eaton DILM17, DILM25 oder DILM32 Schützen in Stern-Dreieck-Starterkonfigurationen. Sicherstellen, dass das korrekte Drehmoment an den Schraubklemmen gemäß den Schützspezifikationen eingehalten wird.
