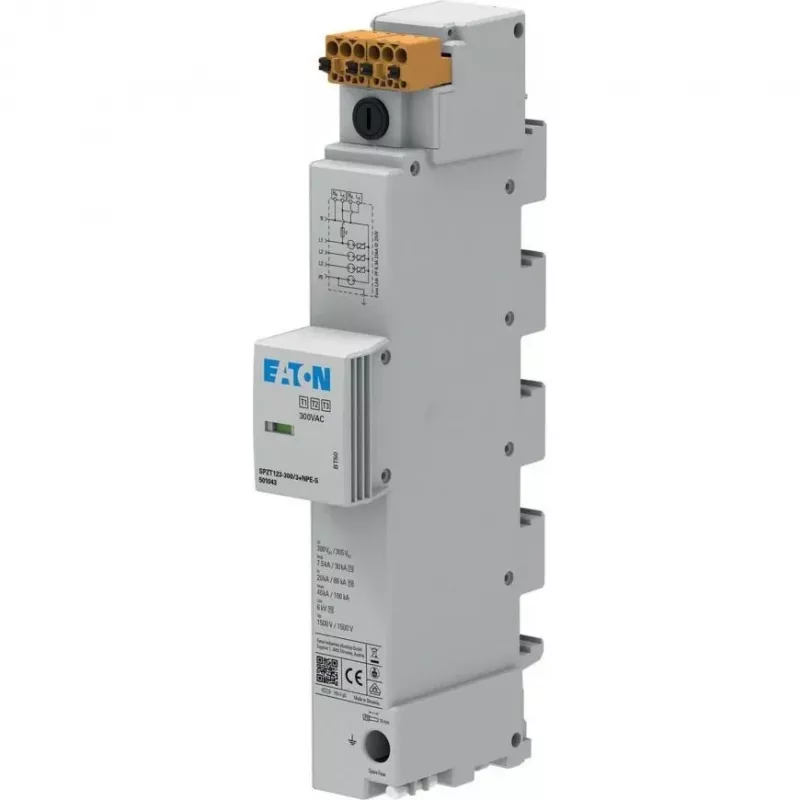

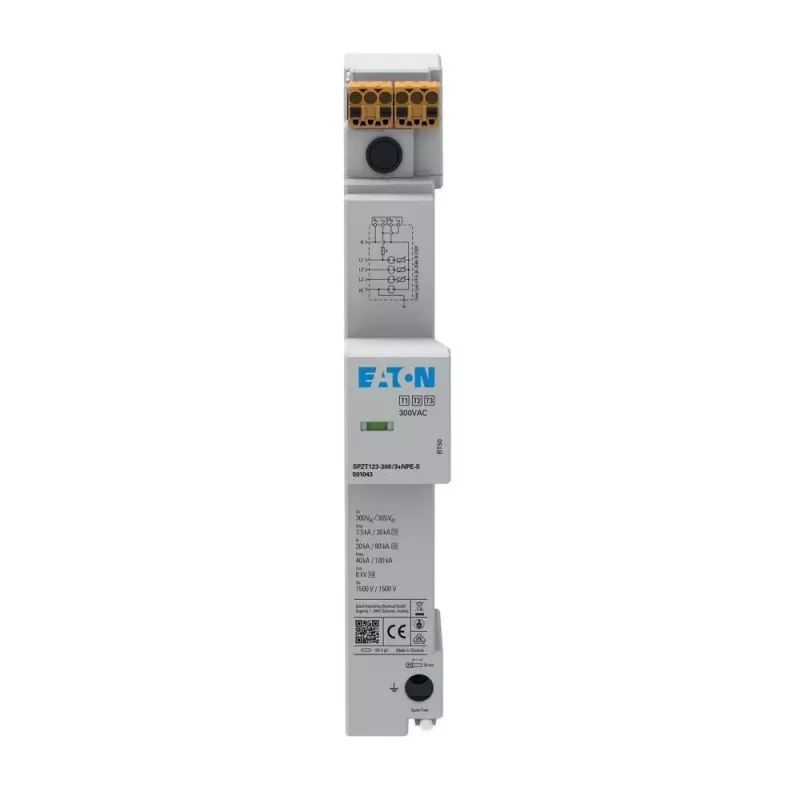

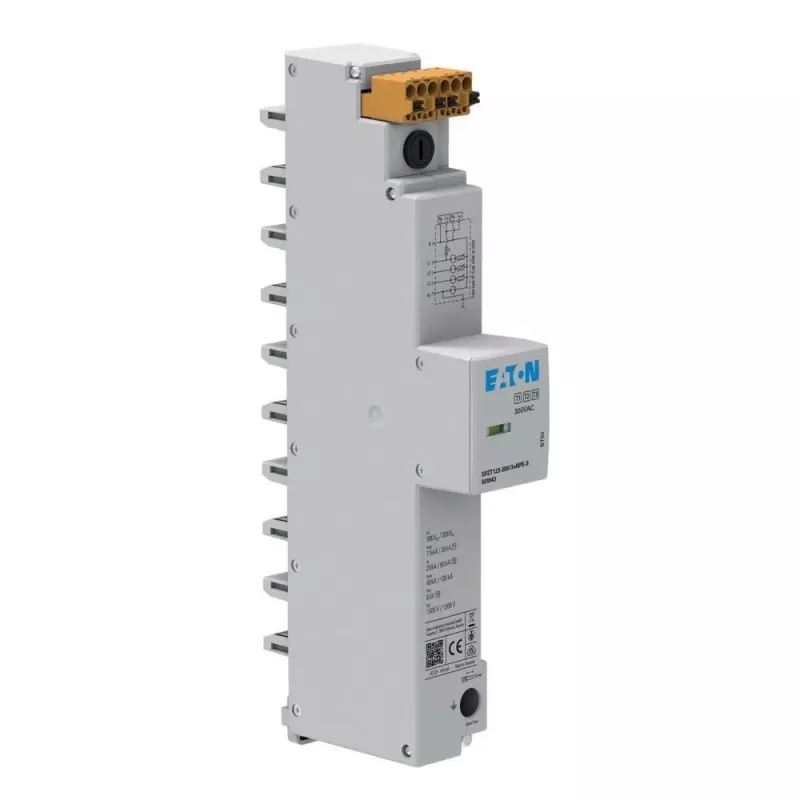

Eaton SPZT123-300/3+NPE-S Typ 2 Überspannungsableiter für 40mm Sammelschiene, 3+NPE, 300V, 20kA/40kA

Spannungsspitzen und transiente Überspannungen können empfindliche elektrische Geräte stillschweigend beschädigen und zu kostspieligen Ausfallzeiten und Reparaturen führen. Der Überspannungsableiter Eaton SPZT123-300/3+NPE-S bietet robusten Schutz für Drehstromsysteme mit Neutralleiter und Schutzleiter und gewährleistet, dass Ihre Installationen auch unter Überspannungsbedingungen sicher und betriebsbereit bleiben. Dieses Gerät vom Typ 2 (Klasse II) ist für die Montage auf 40-mm-Sammelschienen konzipiert und ideal für Unterverteilungen und industrielle Schaltschränke, wo zuverlässiger Überspannungsschutz unerlässlich ist.

Für wen ist es geeignet

Dieser Überspannungsableiter richtet sich an Elektriker, Schaltschrankbauer und Facility-Manager, die dreiphasige elektrische Anlagen in gewerblichen und industriellen Umgebungen schützen müssen. Er eignet sich besonders für TN-S- und TT-Systemkonfigurationen, bei denen ein eigener Neutralleiter und Schutzleiter vorhanden sind. Wenn Ihre Anwendung einen kompakten, sammelschienenmontierbaren SPD mit hoher Entladekapazität und klarer Statusanzeige erfordert, ist dieses Modell eine ausgezeichnete Wahl.

Hauptmerkmale

• Typ-2-Überspannungsschutz gemäß IEC/EN 61643-11, geeignet für Unterverteilungen.
• 3+NPE-Konfiguration schützt alle drei Phasen, Neutralleiter und Schutzleiter.
• Nennableitstoßstrom (In) von 20 kA pro Pol und maximaler Ableitstoßstrom (Imax) von 40 kA pro Pol (8/20 µs Wellenform).
• Schutzpegel (Up) von weniger als 1,5 kV für L-N- und N-PE-Pfade.
• Für die Montage auf 40-mm-Sammelschienen ausgelegt, ermöglicht eine schnelle und sichere Installation.
• Visuelle Statusanzeige: grünes Fenster zeigt OK an, rot zeigt Austausch erforderlich an.
• Weiter Betriebstemperaturbereich von -40°C bis +80°C, geeignet für raue Umgebungen.
• Flammhemmendes Thermoplastgehäuse mit Schutzart IP20.

Technische Daten

• Marke: Eaton
• Modell: SPZT123-300/3+NPE-S
• MPN: 501043
• EAN: 9010653032755
• SPD-Typ: Typ 2 (Klasse II)
• Nennspannung (Un): 230/400 V AC
• Max. Dauerbetriebsspannung (Uc): 300 V AC (L-N, N-PE)
• Nennableitstoßstrom (In) (8/20 µs): 20 kA pro Pol
• Max. Ableitstoßstrom (Imax) (8/20 µs): 40 kA pro Pol
• Schutzpegel (Up): < 1,5 kV (L-N, N-PE)
• Polzahl: 3+NPE
• Montageart: 40mm Sammelschiene
• Kurzschlussfestigkeit (Isccr): 50 kA (mit max. 125 A gG Vorsicherung)
• Ansprechzeit (tA): < 25 ns
• Betriebstemperaturbereich: -40 bis +80 °C
• Schutzart: IP20
• Statusanzeige: Visuell (Grün = OK, Rot = Austausch)
• Normen: IEC/EN 61643-11
• Gehäusematerial: Thermoplast, flammhemmend
• Systemkonfiguration: TN-S, TT
• Energiekoordination: Typ 2

Tipps

Für einen optimalen Schutz installieren Sie den Überspannungsableiter so nah wie möglich am Einspeisepunkt der Verteilung. Stellen Sie sicher, dass die maximale Dauerbetriebsspannung (Uc) mit Ihrer Systemspannung kompatibel ist. Überprüfen Sie regelmäßig das Statusanzeigefenster; wenn es rot wird, tauschen Sie das Gerät sofort aus, um den Schutz aufrechtzuerhalten. Bei Systemen mit hohen Kurzschlussströmen installieren Sie eine geeignete Sicherung (max. 125 A gG) wie empfohlen.
