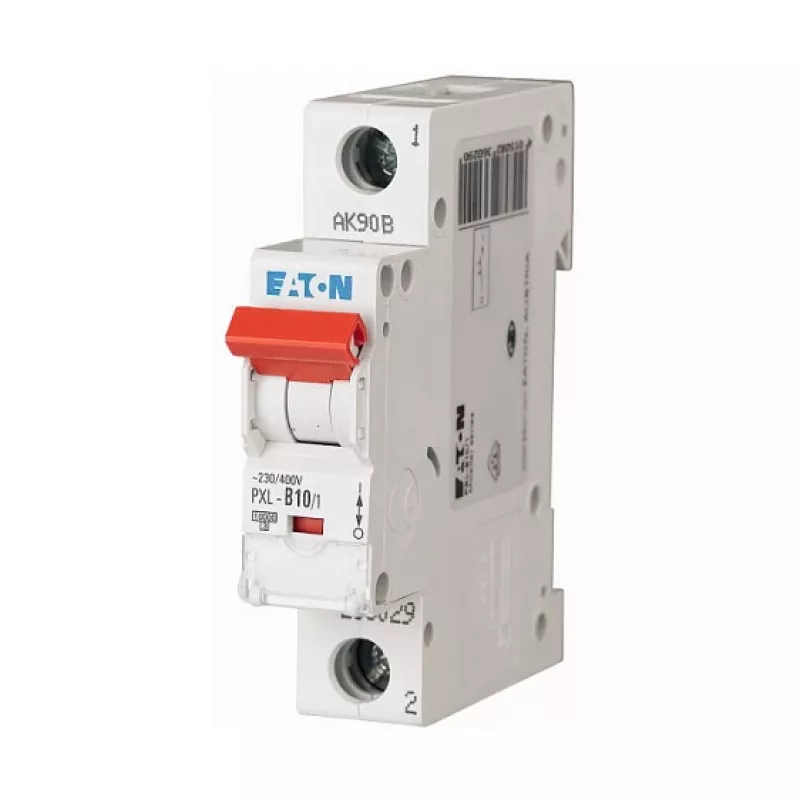

EATON PXL-B10/1 Leitungsschutzschalter 1P 10A B-Charakteristik 6kA

Der EATON PXL-B10/1 Leitungsschutzschalter wurde für zuverlässigen Schutz in Wohn- und Gewerbeinstallationen entwickelt und schaltet sowie schützt Stromkreise sicher vor Überlast und Kurzschluss. Dieser einpolige Schutzschalter mit einem Nennstrom von 10 A und B-Auslösecharakteristik bietet schnelle Reaktion für Beleuchtungs- und Steckdosenstromkreise.

Technische Daten

• Gerätetyp: Leitungsschutzschalter (MCB)
• Polzahl: 1-polig
• Bemessungsstrom (In): 10 A
• Auslösecharakteristik: B
• Bemessungsschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Montageart: Hutschiene (DIN-Schiene)
• Anschlussquerschnitt (starr): 1 - 25 mm²
• Anschlussquerschnitt (flexibel): 1 - 16 mm²
• Schutzart – Klemmen: IP20
• Schutzart – Front: IP40 (im Gehäuse)
• Energiebegrenzungsklasse: 3
• Norm: IEC/EN 60898-1
• Betriebstemperaturbereich: -25 °C bis +75 °C
• Verschmutzungsgrad: 2
• Überspannungskategorie: III
• Baubreite: 17,5 mm (1 TE)

Warum dieses Produkt wählen

Die PXL-Serie von Eaton ist für ihre robuste Konstruktion und präzisen thermisch-magnetischen Schutz bekannt. Die B-Kennlinie löst bei moderaten Überlasten schnell aus und ist damit ideal für allgemeine Verdrahtung in Wohn- und leicht gewerblichen Umgebungen. Mit einem Schaltvermögen von 6 kA bewältigt sie übliche Kurzschlussbedingungen zuverlässig. Die kompakte Baubreite von 1 Modul spart Platz auf der Hutschiene und ermöglicht übersichtliche, effiziente Verteiler.

Ideale Anwendungsfälle

• Beleuchtungsstromkreise
• Steckdosen in Wohn- und leicht gewerblichen Räumen
• Steuerstromkreise mit schneller Überlastreaktion
• Allgemeiner Schutz für Geräte und kleine Transformatoren

Wissenswertes

Dieser Schutzschalter unterstützt sowohl starre als auch flexible Leiter bis 25 mm² bzw. 16 mm² und bietet so Flexibilität bei der Installation. Der IP20-Klemmen-Schutz schützt vor Fingerkontakt, während die Front bei Einbau in ein geeignetes Gehäuse IP40 bietet. Mit einem Betriebstemperaturbereich von -25 °C bis +75 °C arbeitet er zuverlässig auch unter anspruchsvollen Bedingungen. Beachten Sie stets die örtlichen Elektrovorschriften und sorgen Sie für korrekten Anschluss bei der Installation.
