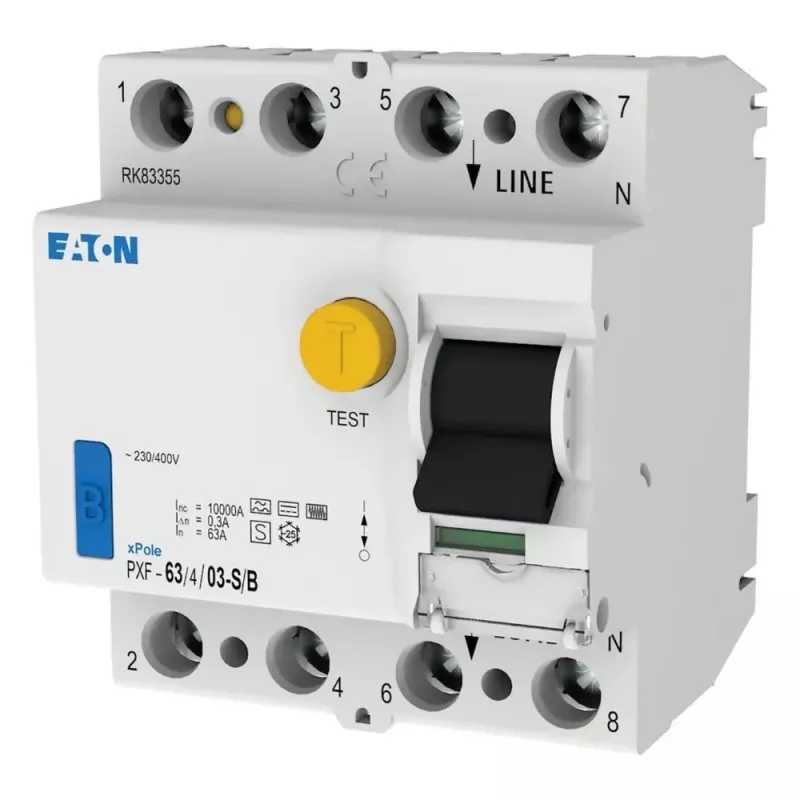

EATON PXF-63/4/03-S/B Fehlerstrom-Schutzschalter, 63A, 4-polig, 300mA, Typ B selektiv 300304

Der EATON PXF-63/4/03-S/B zeichnet sich durch selektive Auslösung und Fehlerstromerkennung vom Typ B aus und eignet sich daher für Stromkreise mit glatten DC-Fehlerströmen, wie sie bei Frequenzumrichtern oder EV-Ladegeräten auftreten. Seine verzögerte Charakteristik gewährleistet die Koordination mit nachgeschalteten RCDs, verhindert Fehlauslösungen und erhält die Systemverfügbarkeit.

Highlights

• Bemessungsstrom 63 A, 4-polig, 300 mA Fehlerstrom
• Typ B selektiv (S/B) für AC-, pulsierende DC- und glatte DC-Fehlerströme
• Selektive Auslösung mit Zeitverzögerung zur Selektivität
• DIN-Schienen-Montage, 4 Module breit
• Kurzschlussfestigkeit 10 kA

Im täglichen Einsatz

Installieren Sie diesen RCCB in Verteilern, um Stromkreise vor Fehlerströmen zu schützen und gleichzeitig die Versorgungskontinuität zu gewährleisten. Sein selektives Verhalten verhindert die Auslösung vorgeschalteter Schutzeinrichtungen, und die Typ-B-Erkennung deckt moderne Lasten mit DC-Anteilen ab. Mit einer Bemessungsspannung von 230/400 V AC und einer Frequenz von 50/60 Hz lässt er sich in Standard-Niederspannungsinstallationen integrieren.

Technische Daten

• Polzahl: 4
• Bemessungsstrom (In): 63 A
• Bemessungsfehlerstrom (IΔn): 300 mA
• RCD-Typ: Typ B selektiv (S/B)
• Bemessungsspannung (Un): 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Kurzschlussfestigkeit (Inc): 10 kA
• Montageart: DIN-Schiene
• Modulbreite: 4 Module (70 mm)
• Schutzart (Klemmen): IP20
• Betriebstemperaturbereich: -25 bis +40 °C
• Klemmenkapazität (starr/flexibel): 1,5 - 35 mm²
• Normen: IEC/EN 61008-1
• Auslösecharakteristik: Selektiv (zeitverzögert)
• Fehlerstrom-Wellenformerkennung: AC, pulsierender DC, glatter DC
• Elektrische Lebensdauer: ≥ 10.000 Schaltspiele
• Mechanische Lebensdauer: ≥ 20.000 Schaltspiele

Abschließende Anmerkung

Der EATON PXF-63/4/03-S/B wurde für zuverlässigen Fehlerstromschutz in anspruchsvollen elektrischen Installationen entwickelt, bei denen Selektivität und Typ-B-Erkennung unerlässlich sind.
