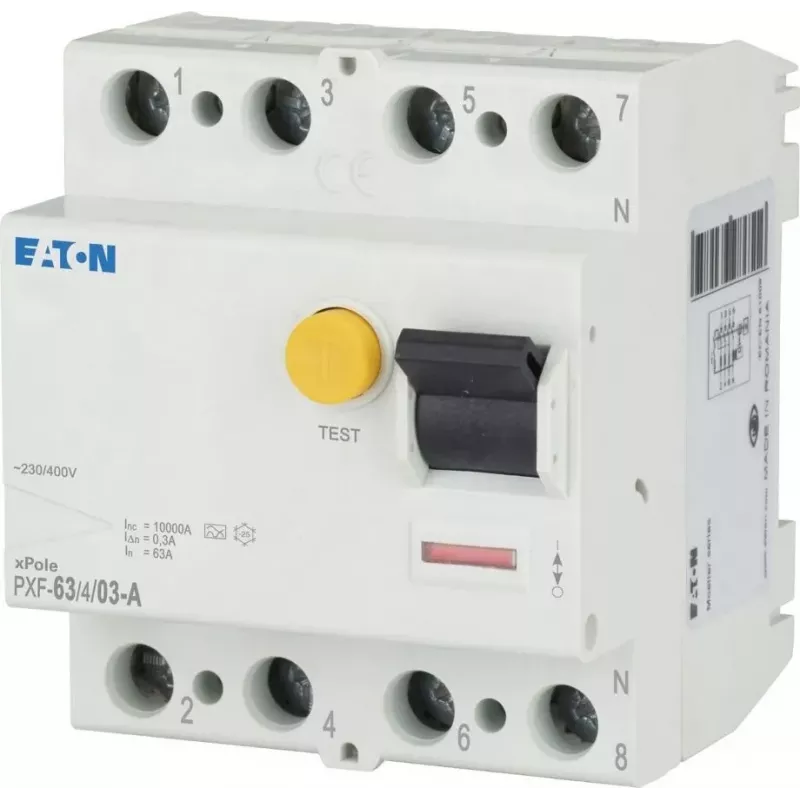

Eaton PXF-63/4/03-A Fehlerstrom-Schutzschalter (RCCB), 63 A, 4-polig, 300 mA, Typ A 236804

Der Eaton PXF-63/4/03-A ist ein 4-poliger Fehlerstrom-Schutzschalter (RCCB) mit einer Bemessungsspannung von 63 A und einem Bemessungsdifferenzstrom von 300 mA, der zuverlässigen Schutz gegen Erdschlussfehler in industriellen und gewerblichen Installationen bietet. Seine Auslösecharakteristik Typ A gewährleistet die Empfindlichkeit gegenüber Wechsel- und pulsierenden Gleichfehlerströmen.

Überblick

Der RCCB der PXF-Serie ist für die Montage auf DIN-Schienen konzipiert und verfügt über eine kompakte Breite von 4 Modulen (70 mm). Er arbeitet mit 230/400 V AC und 50/60 Hz, mit einem bedingten Kurzschlussstrom von 10 kA bei Schutz durch eine vorgeschaltete 63 A gG/gL-Sicherung. Das Gerät verfügt über einen Auslösepositionsanzeiger zur schnellen Statusidentifikation.

Was zeichnet ihn aus

• Bemessungsdifferenzstrom von 300 mA für zuverlässige Fehlererkennung
• Typ A Auslösung geeignet für AC- und pulsierende DC-Fehlerströme
• Breite Anschlusskapazität von 1,5 bis 35 mm² für flexible Verdrahtung
• Hohe elektrische Lebensdauer: über 4.000 Schaltspiele
• Betriebstemperaturbereich von -25 °C bis +40 °C

Technische Details

• Produkttyp: Fehlerstrom-Schutzschalter (RCCB)
• Serie: PXF
• Bemessungsstrom (In): 63 A
• Polzahl: 4
• Bemessungsdifferenzstrom (IΔn): 300 mA
• Bemessungsspannung (Ue): 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Montageart: DIN-Schiene (35 mm)
• Modulbreite: 4 Module (70 mm)
• Bedingter Kurzschlussstrom (Inc): 10 kA (mit vorgeschalteter Sicherung 63A gG/gL)
• Bemessungsstoßstrom (IΔm): 250 A (8/20 µs Welle)
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperaturbereich: -25 °C bis +40 °C
• Anschlusskapazität (starr/flexibel): 1,5 - 35 mm²
• Normen: IEC/EN 61008-1
• Auslösecharakteristik: Sofortauslösung
• Anzeige: Auslösepositionsanzeiger
• Elektrische Lebensdauer: > 4.000 Schaltspiele
• Mechanische Lebensdauer: > 10.000 Schaltspiele

Unser Urteil

Der Eaton PXF-63/4/03-A bietet robusten Erdschlussschutz mit einer hohen Nennleistung von 63 A und einer Empfindlichkeit von 300 mA, was ihn für anspruchsvolle Anwendungen geeignet macht. Sein breiter Betriebstemperaturbereich und seine langlebige Konstruktion gewährleisten langfristige Zuverlässigkeit in industriellen Umgebungen.
