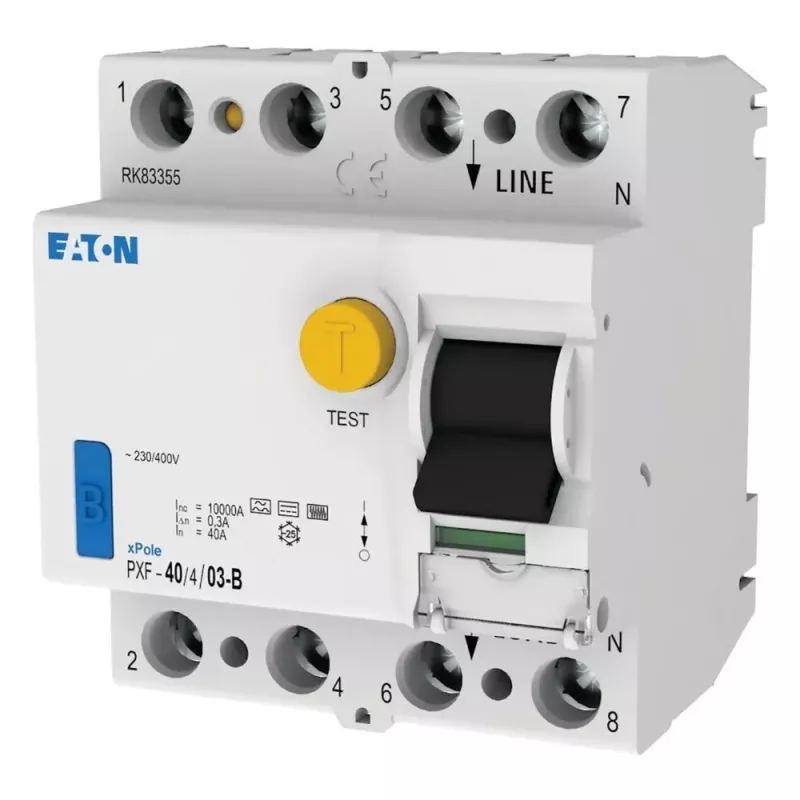

EATON PXF-40/4/03-B Fehlerstrom-Schutzschalter, 40A, 4-polig, 300mA, Typ B 300300

Der EATON PXF-40/4/03-B ist ein Fehlerstrom-Schutzschalter vom Typ B, der auf AC-, pulsierende DC- und glatte DC-Fehlerströme anspricht und sich daher für Stromkreise mit Gleichrichtern oder Frequenzumrichtern eignet. Seine Empfindlichkeit von 300 mA und der Bemessungsstrom von 40 A machen ihn für industrielle Verteilerschränke geeignet, in denen höhere Ableitströme zu erwarten sind.

Highlights

• Bemessungsfehlerstrom: 300 mA
• Bemessungsstrom: 40 A, 4-polig
• Typ B Auslösung für AC-, pulsierende DC- und glatte DC-Fehlerströme
• Bemessungsspannung: 230/400 V AC, 50/60 Hz
• DIN-Schienenmontage, 4 Module breit

Im täglichen Einsatz

Der PXF-40/4/03-B wird auf einer Standard-DIN-Schiene montiert und belegt 4 Module (70 mm). Die Frontseite verfügt über eine Testtaste und eine Positionsanzeige für eine schnelle Statusprüfung. Die Klemmen nehmen starre oder flexible Leiter von 1,5 bis 35 mm² auf.

Technische Daten

• Serie: PXF
• Bemessungsfehlerstrom (IΔn): 300 mA
• Bemessungsstrom (In): 40 A
• Polzahl: 4
• FI-Typ: B
• Bemessungsspannung (Un): 230/400 V AC
• Bemessungsfrequenz: 50/60 Hz
• Kurzschlussfestigkeit (Inc): 10 kA
• Stoßstromfestigkeit: 3 kA
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperaturbereich: -25 bis +40 °C
• Anschlussquerschnitt: 1,5 - 35 mm² (starr/flexibel)
• Auslösecharakteristik: Instantan
• Normenkonformität: IEC/EN 61008-1, IEC/EN 61008-2-1
• Modulbreite: 4 Module (70 mm)
• Testtaste: Ja
• Anzeige: Positionsanzeige (EIN/AUS)

Abschließende Anmerkung

Die PXF-Serie ist für zuverlässigen Fehlerstromschutz in gewerblichen und industriellen Installationen konzipiert, wobei die Typ B-Empfindlichkeit ein breites Spektrum von Fehlerstromwellenformen abdeckt.
