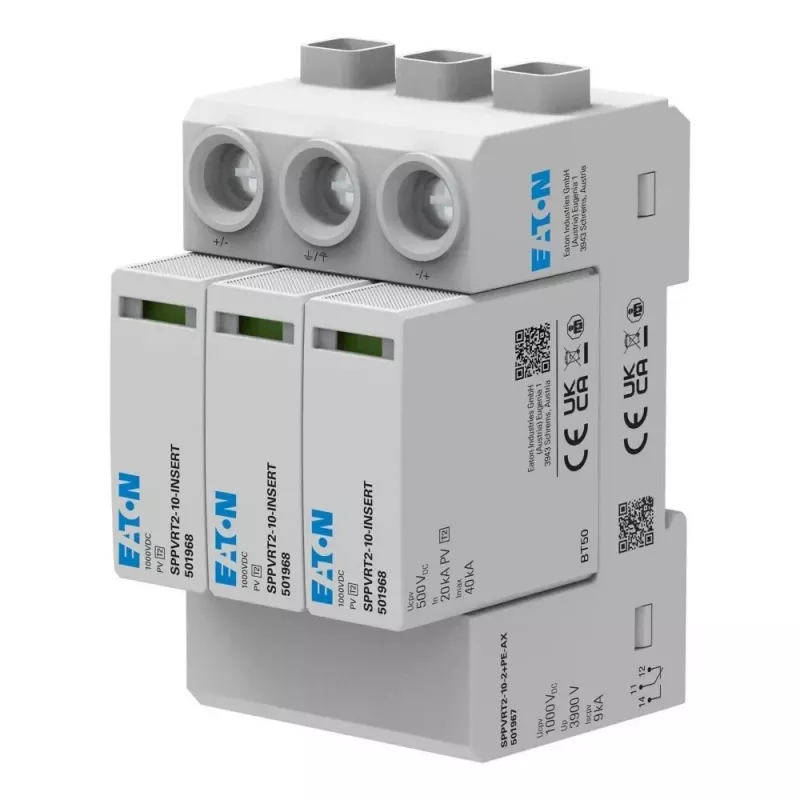

Eaton PV-Überspannungsschutzgerät 1000V Typ 2 getestet (EP-501966)

Dieses Eaton-Überspannungsschutzgerät wurde speziell für Photovoltaikanlagen mit bis zu 1000 V DC entwickelt und bietet zuverlässigen Schutz vor transienten Überspannungen. Die Klassifizierung als Typ 2 gewährleistet einen effektiven Schutz gegen indirekte Blitzeinschläge und Schaltüberspannungen und macht es zu einer robusten Wahl für Solaranlagen.

Highlights

• Nennableitstrom von 20 kA und maximaler Ableitstrom von 40 kA für hohe Stoßstrombelastbarkeit.
• Visuelle Statusanzeige (grün/rot) für schnelle Betriebskontrollen.
• Austauschbare Module für einfache Wartung und verlängerte Lebensdauer.
• DIN-Schienen-Montage für unkomplizierte Installation in elektrischen Gehäusen.
• Betriebstemperaturbereich von -40 °C bis +80 °C für raue Umgebungen.

Im täglichen Einsatz

Auf einer Standard-35-mm-DIN-Schiene montiert, integriert sich das Gerät nahtlos in PV-Generatoranschlusskästen oder AC/DC-Schränke von Wechselrichtern. Die klare Statusanzeige ermöglicht eine sofortige Überprüfung der Schutzbereitschaft, während das modulare Design Ausfallzeiten beim Austausch minimiert. Mit einer Spannungsschutzpegel von ≤4,0 kV schützt es empfindliche Wechselrichterelektronik vor schädlichen Spannungsspitzen.

Vollständige Spezifikationen

• Produkttyp: Überspannungsschutzgerät (SPD)
• Anwendung: Photovoltaik (PV)-Systeme
• SPD-Typ: Typ 2 (gemäß EN 50539-11)
• Nenn-Gleichspannung (Un): 1000 V DC
• Maximale Dauerspannung (Uc): 1060 V DC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs)
• Spannungsschutzpegel (Up): ≤ 4,0 kV
• Anzahl der Pole: 3
• Montageart: DIN-Schiene (35 mm)
• Schutztechnologie: Varistor (MOV)
• Visuelle Statusanzeige: Ja (Grün/Rot)
• Fernmeldekontakt: Nein
• Austauschbare Module: Ja
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Normen: EN 50539-11, IEC 61643-31

Abschließende Anmerkung

Für anspruchsvolle PV-Umgebungen entwickelt, bietet dieses SPD zuverlässigen Überspannungsschutz mit Fokus auf Wartungsfreundlichkeit und klarer Statusanzeige.
