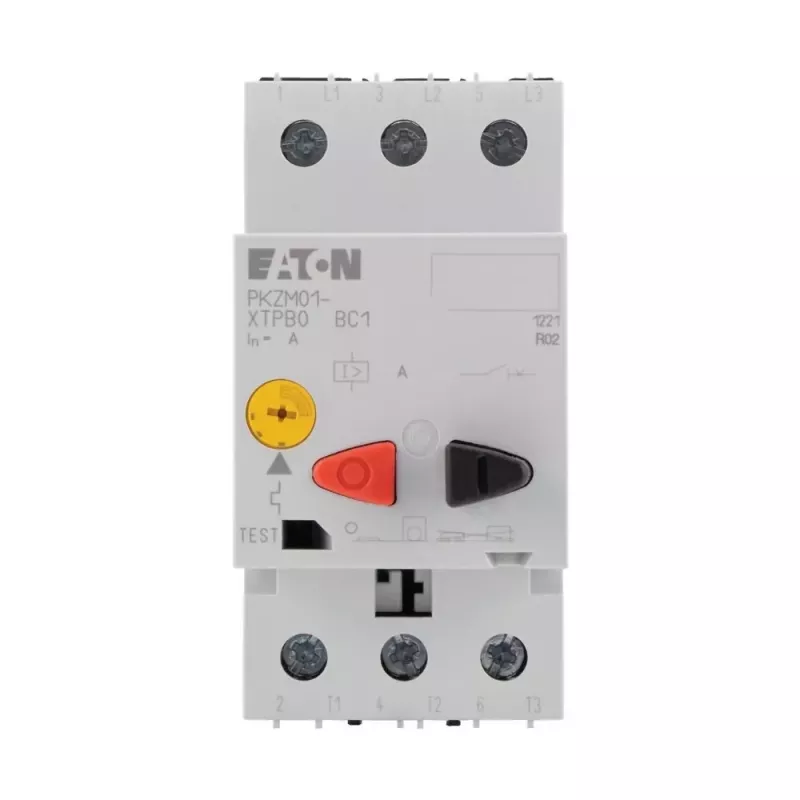

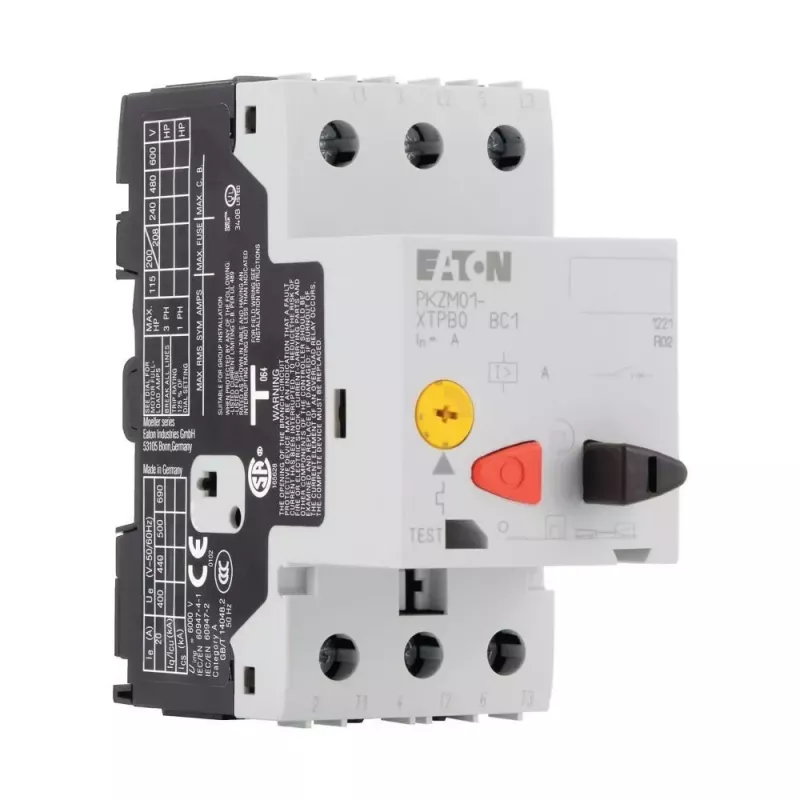

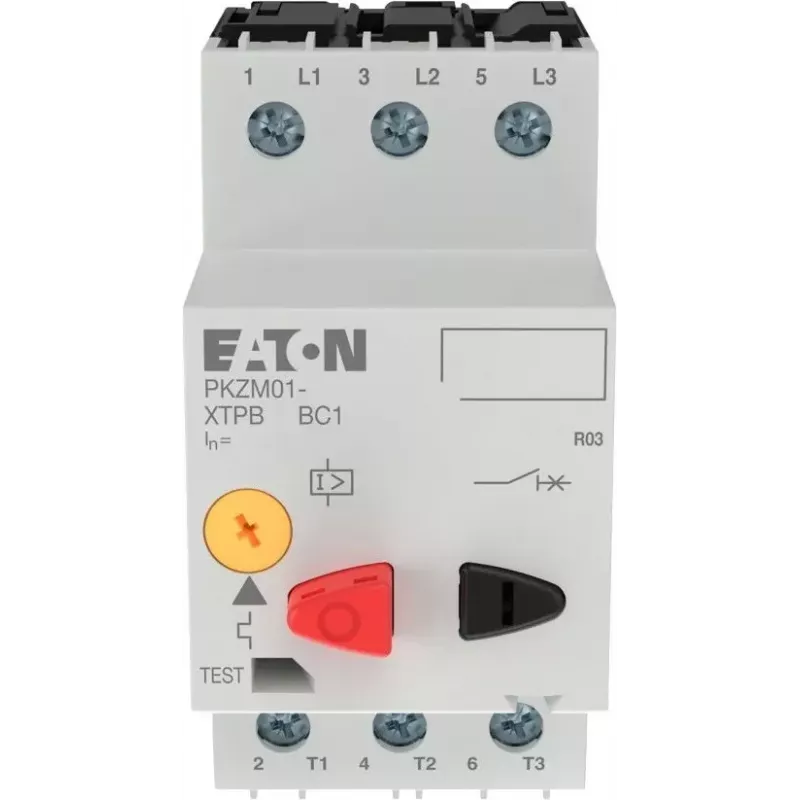

EATON PKZM01-4 Motorschutzschalter 4A 3-polig Drucktaster 278482

Motorschutzschalter mit thermischer und magnetischer Auslösung, bemessen für 4 A zum zuverlässigen Schutz von Drehstrommotoren bis 1,5 kW bei 400 V. Die Drucktasterbetätigung ermöglicht eine einfache manuelle Ein-/Aus-Steuerung, während der feste Kurzschlussauslöser bei etwa 56 A für eine schnelle Fehlerabschaltung sorgt.

Vorteile

Der PKZM01-4 vereint Überlast- und Kurzschlussschutz in einem kompakten 45 mm breiten Gehäuse. Die Phasenausfallempfindlichkeit verhindert Motorschäden durch Einphasenlauf, und die Schraubklemmen gewährleisten eine sichere Verdrahtung. Geeignet für DIN-Schienen- oder Schraubmontage, lässt er sich leicht in Motorsteuerungsschaltanlagen integrieren.

Geeignet für

• Schutz von Drehstrommotoren bis 1,5 kW bei 400 V
• Motorstarter und Steuerkreise, die eine manuelle Rückstellung erfordern
• Industrielle Anwendungen mit Umgebungstemperaturen von -25 bis +55 °C

Wichtige technische Daten

• Bemessungsbetriebsstrom: 4 A
• Einstellbereich des Überlastauslösers: 2,5 – 4 A
• Bemessungsbetriebsspannung: 690 V AC
• Polzahl: 3
• Kurzschlussauslöser: fest, ca. 56 A
• Bemessungs-Kurzschlussausschaltvermögen bei 400 V: 50 kA
• Montage: DIN-Schiene oder Schraubbefestigung
• Klemmen: Schraubklemmen

Empfehlungen

Für einen optimalen Motorschutz stellen Sie den Überlastauslöser auf den Nennstrom des Motors innerhalb des Bereichs von 2,5–4 A ein. Überprüfen Sie die Kurzschlusskoordination mit vorgeschalteten Schutzeinrichtungen gemäß IEC/EN 60947-4-1.
