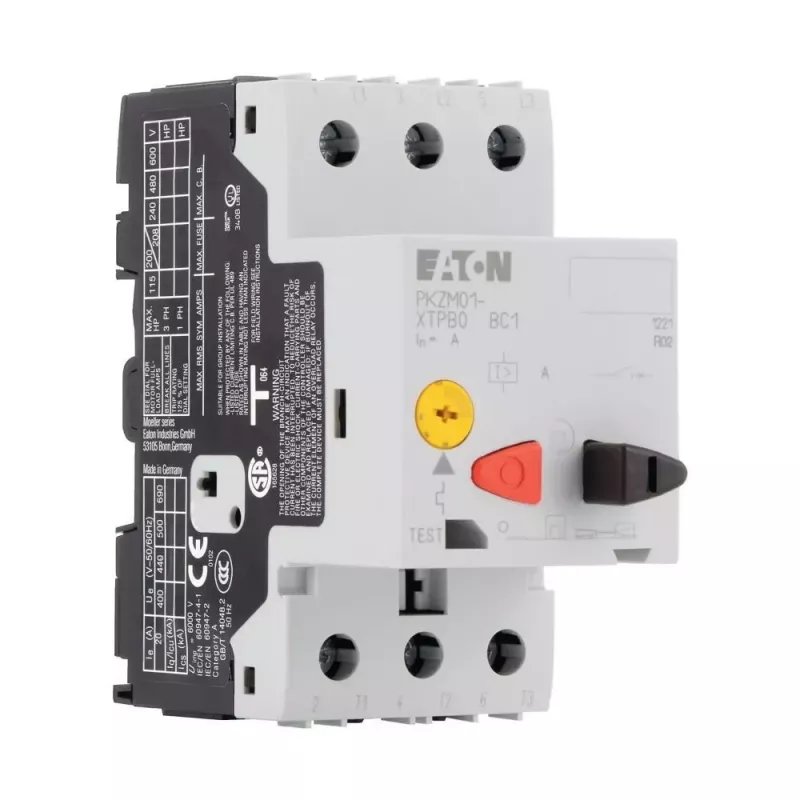

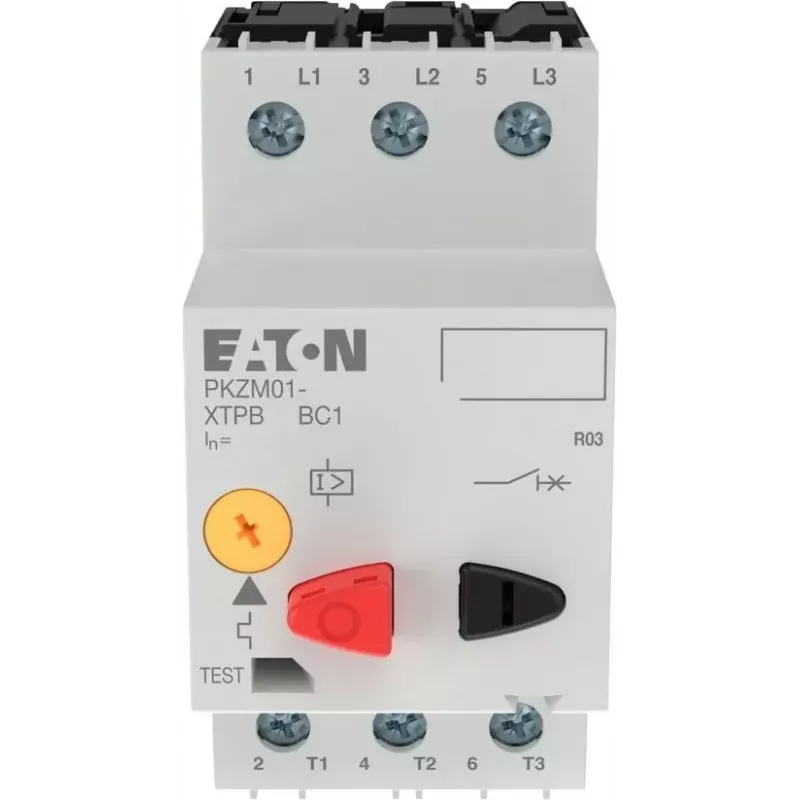

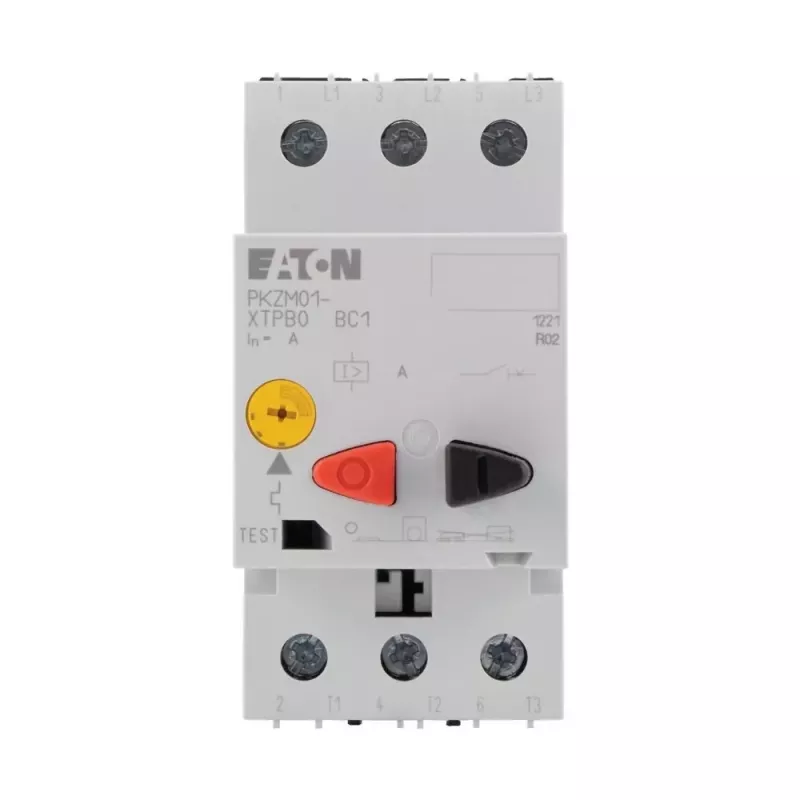

Eaton PKZM01-25 Motorschutzschalter 3-polig 25A 288893

Motorschutzschalter sind entscheidend, um Motorschäden durch Überlast und Kurzschluss zu verhindern. Der Eaton PKZM01-25 ist ein 3-poliger Motorschutzschalter mit einstellbarem thermischem Überlastauslöser und festem magnetischem Kurzschlussauslöser, der zuverlässigen Schutz für Motoren bis 25 A gewährleistet.

Für wen ist es geeignet

Dieses Gerät ist für Industrie-Elektriker und Schaltschrankbauer gedacht, die Drehstrommotoren in Maschinen, Pumpen, Lüftern und anderen Anlagen schützen müssen. Es eignet sich für DIN-Schienen- oder Schraubmontage in Schaltschränken.

Hauptmerkmale

• 3-poliger Motorschutzschalter
• Bemessungsbetriebsstrom: 25 A
• Einstellbarer thermischer Überlastauslöser: 20 - 25 A
• Fester magnetischer Kurzschlussauslöser
• Bemessungsbetriebsspannung: 690 V AC
• Schraubklemmen für sichere Verdrahtung
• Montage: DIN-Schiene oder Schraubbefestigung
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +55 °C

Technische Daten

• Polzahl: 3
• Bemessungsbetriebsstrom (Ie): 25 A
• Einstellbereich des Überlastauslösers: 20 - 25 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungskurzschlussausschaltvermögen (Icu) bei 400V: 50 kA
• Schutzart: thermisch und magnetisch
• Montageart: DIN-Schiene / Schraubbefestigung
• Schutzart: IP20
• Anschlussart: Schraubklemmen
• Auslöseklasse: Klasse 10
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Normen: IEC/EN 60947-2, IEC/EN 60947-4-1
• Kurzschlussauslöser: fest
• Thermischer Auslöser: einstellbar
• Hilfskontakte: nein (Zusatzmodule erhältlich)

Tipps

Bei der Auswahl eines Motorschutzschalters ist darauf zu achten, dass der Einstellbereich des Überlastauslösers dem Nennstrom des Motors entspricht. Der einstellbare thermische Auslöser ermöglicht eine Feinabstimmung auf die spezifischen Motoreigenschaften. Für zusätzliche Funktionen können Hilfskontaktmodule zum PKZM01-25 hinzugefügt werden.
