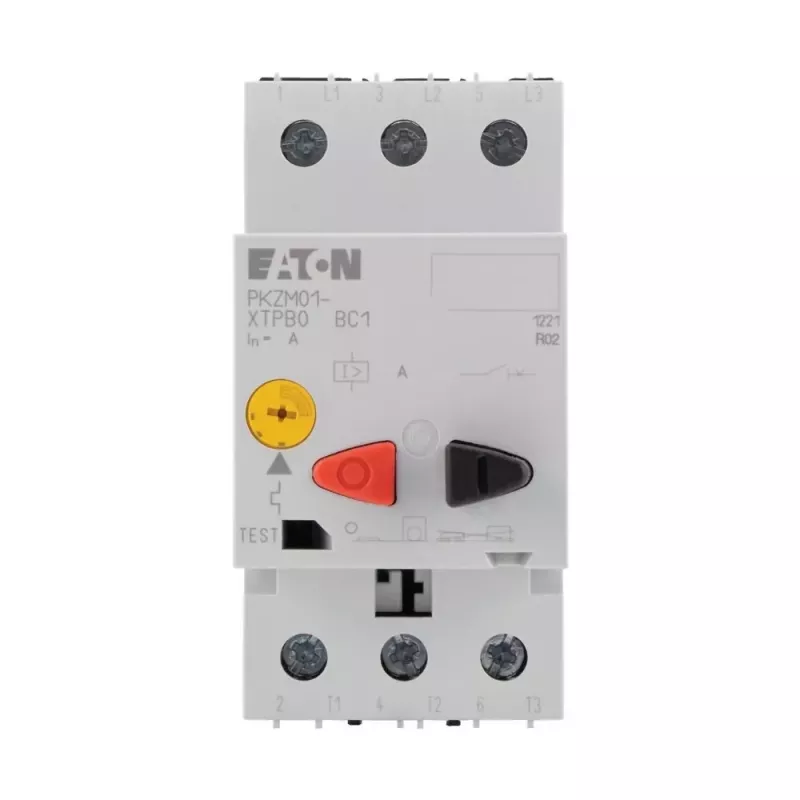

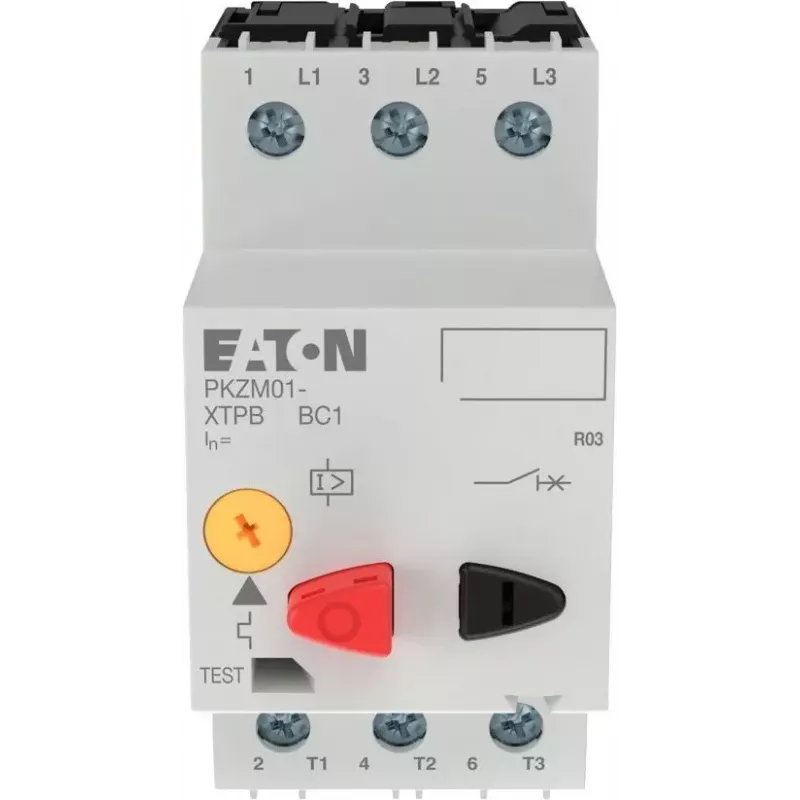

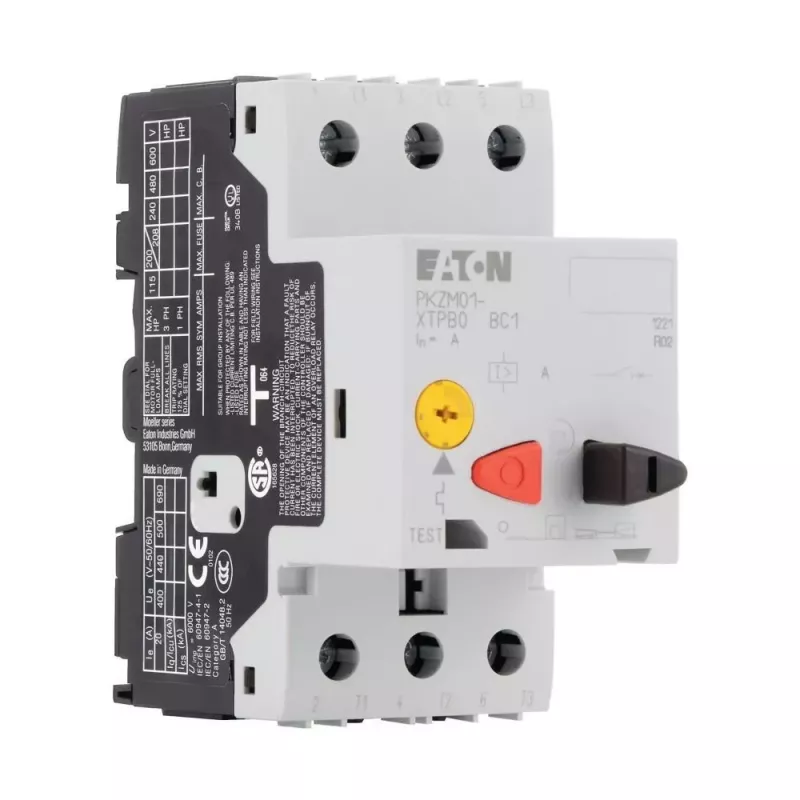

Eaton PKZM01-0.63 Motorschutzschalter, 3-polig, 0,63 A 278478

Der Eaton PKZM01-0.63 ist ein kompakter Motorschutzschalter, der sich durch seinen präzisen thermisch-magnetischen Schutz in einem 45 mm breiten DIN-Schienen-Gehäuse auszeichnet. Im Gegensatz zu herkömmlichen Leitungsschutzschaltern bietet er einen einstellbaren Überlastauslöser von 0,4 A bis 0,63 A und eignet sich damit ideal zum Schutz kleiner Motoren und Transformatoren, bei denen eine exakte Stromanpassung entscheidend ist.

Highlights

• 3-polige Schaltung für Drehstromkreise bis 690 V AC
• Thermischer Überlast- und magnetischer Kurzschlussauslöser in einem Gerät
• Einstellbarer Überlastbereich: 0,4 – 0,63 A
• Hohes Kurzschlussausschaltvermögen von 50 kA bei 400 V
• Schraubklemmen für sichere Verdrahtung, DIN-Schienen- oder Schraubmontage

Im täglichen Einsatz

Installieren Sie den PKZM01-0.63 auf einer Standard-35-mm-DIN-Schiene und stellen Sie den Überlastdrehregler auf den Nennstrom des Motors ein. Der thermische Auslöser reagiert auf anhaltende Überströme, während der magnetische Auslöser bei Kurzschlüssen mit etwa dem 14-fachen Nennstrom sofort anspricht. Der IP20-Klemmschutz und der weite Betriebstemperaturbereich (-25 bis +55 °C) eignen sich für die meisten industriellen Schaltschränke.

Technische Daten

• Gerätetyp: Motorschutzschalter
• Polzahl: 3
• Nennbetriebsstrom (Ie): 0,63 A
• Einstellbereich des Überlastauslösers (Ir): 0,4 – 0,63 A
• Nennbetriebsspannung (Ue): bis 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussausschaltvermögen (Icu) bei 400 V: 50 kA
• Magnetischer Auslösestrom (Ii): ca. 8,82 A (14 x Ie)
• Auslöseart: thermisch-magnetisch
• Montageart: DIN-Schiene (35 mm) / Schraubmontage
• Schutzart: IP20 (Klemmen)
• Anschlussart: Schraubklemmen
• Normkonformität: IEC/EN 60947-4-1, VDE 0660
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Nennfrequenz: 50/60 Hz
• Überlastschutz: Ja (thermisch)
• Kurzschlussschutz: Ja (magnetisch)

Abschließende Anmerkung

Für zuverlässigen Motorschutz auf kompaktem Raum bietet der PKZM01-0.63 präzise Einstellung und robuste Leistung.
