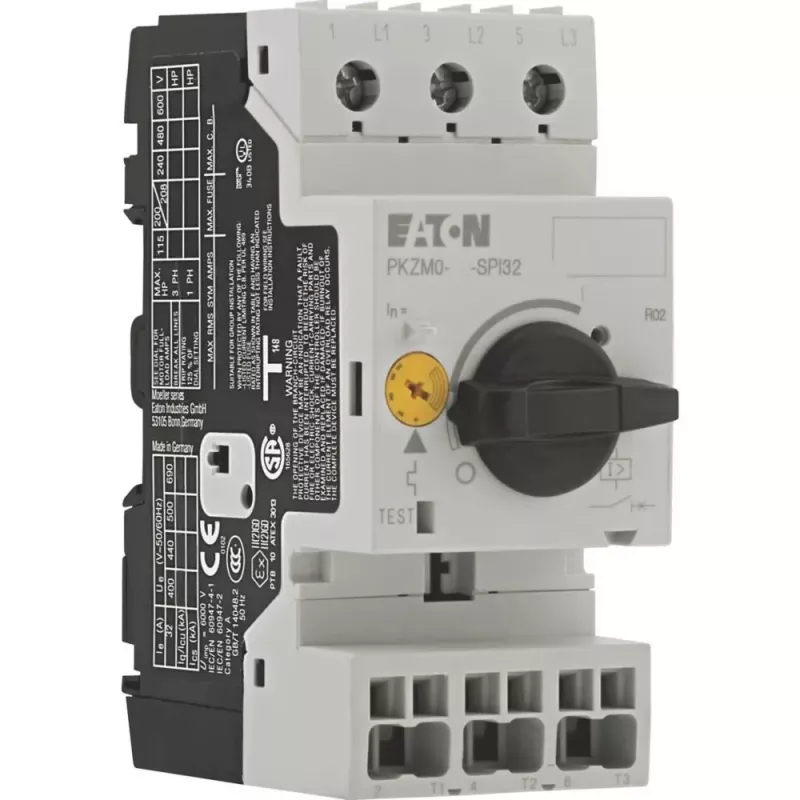

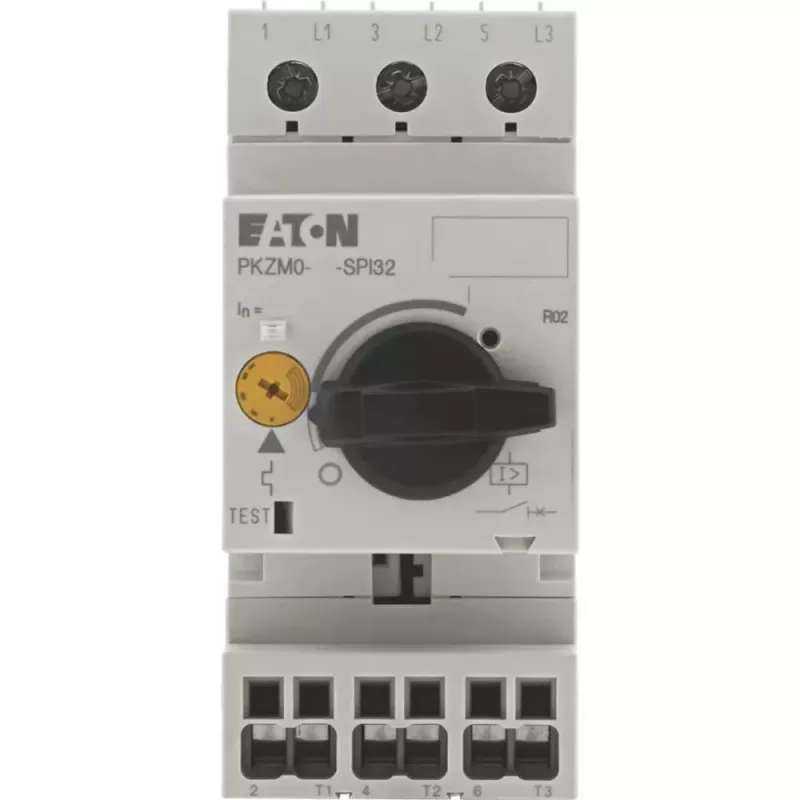

Eaton PKZM0-25-SPI3 Motorschutzschalter, 25A, 3-polig, thermisch-magnetisch 199202

In industriellen Schaltschränken und Motor Control Centern schützt der Eaton PKZM0-25-SPI3 Motorschutzschalter Drehstrommotoren vor Überlast- und Kurzschlussfehlern. Mit einem Bemessungsbetriebsstrom von 25 A und einem einstellbaren Überlastauslösebereich von 20 bis 25 A eignet er sich für den Schutz von Motoren bis ca. 11 kW bei 400 V AC. Das thermisch-magnetische Auslöseprinzip gewährleistet eine zuverlässige Abschaltung unter Fehlerbedingungen, während das Kurzschlussausschaltvermögen von 50 kA bei 400 V einen robusten Schutz in anspruchsvollen Installationen bietet. Das Gerät ist für DIN-Schienen- oder Schraubbefestigung ausgelegt und verfügt über Schraubklemmen für eine sichere Verdrahtung. Die Schutzart IP20 macht es für den Einsatz in geschlossenen elektrischen Gehäusen geeignet. Konform mit IEC/EN 60947-4-1 und VDE 0660 ist dieser Schutzschalter eine zuverlässige Wahl für den Motorschutz in der industriellen Automatisierung, HLK- und Pumpenanwendungen.

Wichtige Spezifikationen

• Bemessungsbetriebsstrom: 25 A
• Einstellbereich Überlastauslöser: 20 - 25 A
• Kurzschlussausschaltvermögen (Icu) bei 400 V: 50 kA
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V AC
• Auslöseklasse: Klasse 10
• Montageart: DIN-Schiene / Schraubbefestigung
• Anschlussart: Schraubklemmen
• Schutzart: IP20
• Thermischer Überlastschutz: Ja, einstellbar
• Kurzschlussschutz: Ja, magnetisch
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Bemessungsfrequenz: 50/60 Hz
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Gebrauchskategorie: AC-3
• Auslöseprinzip: thermisch-magnetisch
• Normen: IEC/EN 60947-4-1, VDE 0660

Warum dieses Produkt wählen

Der PKZM0-25-SPI3 bietet präzisen Motorschutz mit einstellbarem thermischem Auslöser, der Motoren vor Überlastungen schützt und gleichzeitig Fehlauslösungen vermeidet. Sein hohes Kurzschlussausschaltvermögen und die robuste Konstruktion machen ihn für anspruchsvolle industrielle Umgebungen geeignet. Das kompakte Design und die flexiblen Montageoptionen vereinfachen die Installation in Schaltschränken.

Ideale Anwendungsfälle

• Schutz von Drehstrommotoren in industriellen Maschinen
• HLK-Systeme, Pumpen und Ventilatoren
• Motor Control Center und Verteilerschränke
• Anwendungen, die die Einhaltung internationaler Normen erfordern

Gut zu wissen

Das Gerät enthält keine integrierten Hilfskontakte, aber es können zusätzliche Hilfskontaktmodule für Signal- und Steuerungsfunktionen montiert werden. Der Schutzschalter ist aufgrund seiner IP20-Schutzart für den Einsatz in geschlossenen elektrischen Gehäusen vorgesehen. Stellen Sie immer eine ordnungsgemäße Dimensionierung basierend auf dem Motorvollaststrom und den Anwendungsanforderungen sicher.
