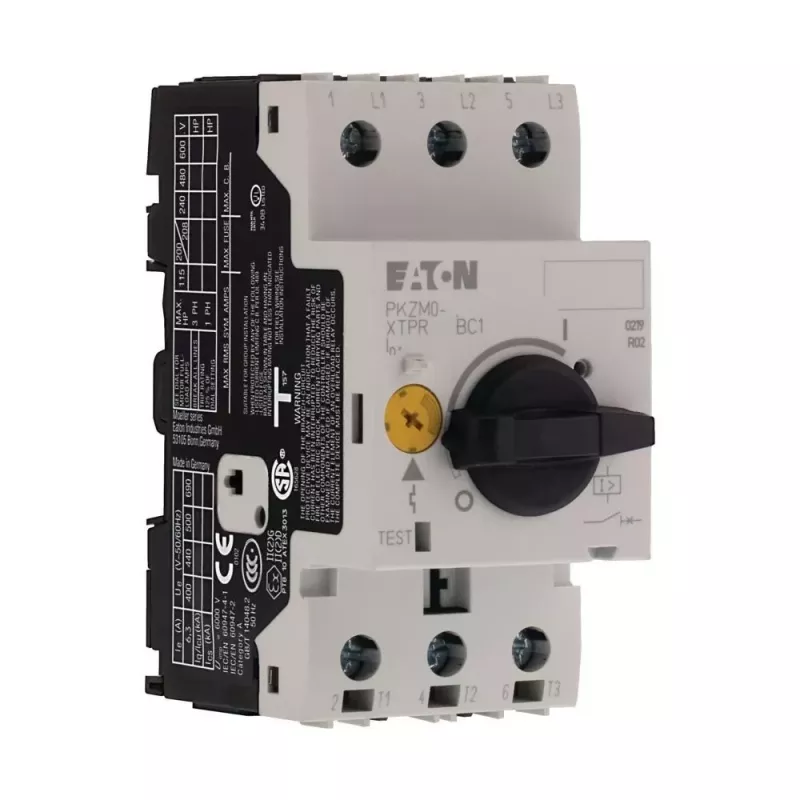

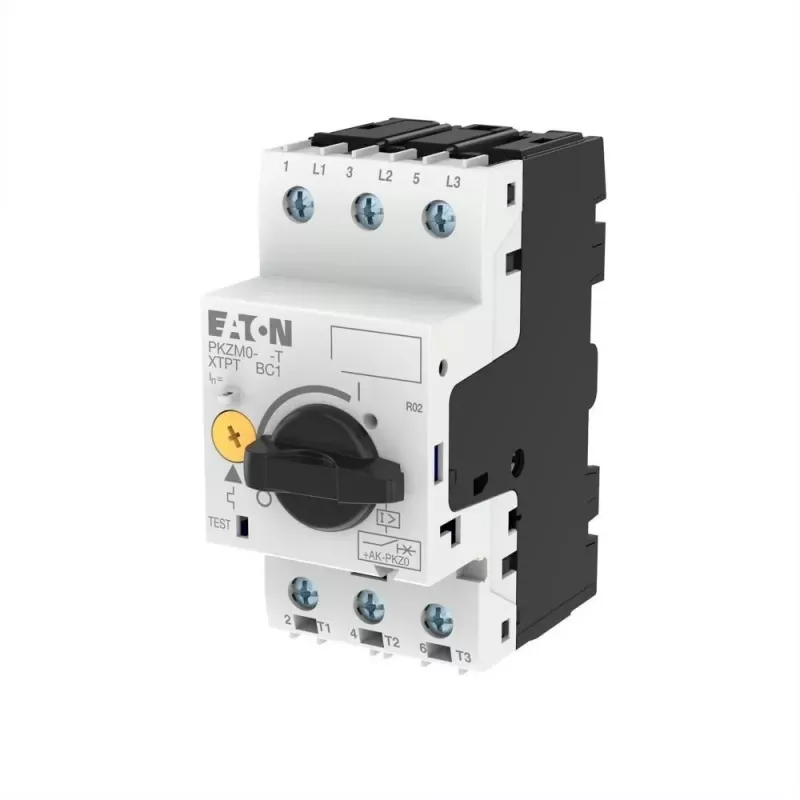

Eaton PKZM0-20-T Motorschutzschalter 3-polig 16-20A 088918

Der Eaton PKZM0-20-T zeichnet sich unter den Motorschutzschaltern durch seine kompakte Bauform und sein robustes Kurzschlussausschaltvermögen aus und ist damit eine zuverlässige Wahl für anspruchsvolle industrielle Motorsteuerungsanwendungen. Mit einem Bemessungsstrombereich von 16 bis 20 A und einem hohen Schaltvermögen von 100 kA bei 400 V AC gewährleistet dieses 3-polige Gerät zuverlässigen Schutz gegen Überlast und Kurzschluss in platzsparender Bauweise.

Highlights

• Einstellbarer thermischer Überlastauslöser: 16–20 A, Klasse 10
• Fester magnetischer Kurzschlussauslöser bei ca. 14 × Iu (280 A bei max. Einstellung)
• Hohes Kurzschlussausschaltvermögen: 100 kA bei 400 V AC
• Weite Betriebsspannung bis 690 V AC
• Kompakte DIN-Schienen- oder Schraubmontage, ideal für Motorstarter
• IP20-Schutz an den Klemmen, geeignet für Schaltschrankinstallation

Im täglichen Einsatz

Der PKZM0-20-T ist für den Dauerbetrieb ausgelegt und bietet präzisen Motorschutz in industriellen Umgebungen. Seine Schraubklemmen gewährleisten eine sichere Verdrahtung, während der Umgebungstemperaturbereich von -25 bis +55 °C den Einsatz unter anspruchsvollen Bedingungen unterstützt. Das Gerät entspricht IEC/EN 60947-4-1 und VDE 0660 und garantiert internationale Standards für Sicherheit und Leistung.

Technische Daten

• Marke: Eaton
• Serie: xStart PKZM0
• Modell: PKZM0-20-T
• MPN: 088918
• EAN: 4015080889182
• Bemessungsstromeinstellbereich: 16–20 A
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): bis 690 V AC
• Bemessungsstoßspannung (Uimp): 6 kV
• Bemessungskurzschlussausschaltvermögen (Icu): 100 kA bei 400 V AC
• Kurzschlussauslöser: fest magnetisch, ca. 14 × Iu (280 A bei 20 A max.)
• Thermische Überlastauslöseklasse: Klasse 10
• Montage: DIN-Schiene (35 mm) oder Schraubmontage
• Anschluss: Schraubklemmen
• Schutzart: IP20 (Klemmen)
• Umgebungstemperatur: -25 bis +55 °C
• Normen: IEC/EN 60947-4-1, VDE 0660
• Funktion: Motorschutz, Überlast, Kurzschluss

Abschließende Bemerkung

Der PKZM0-20-T kombiniert bewährte Eaton-Qualität mit kompaktem Design und bietet zuverlässigen Motorschutz für eine Vielzahl industrieller Anwendungen.
